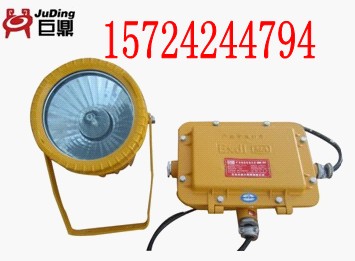

DGS70/127B(F)、DGS100/127B(F) 、DGS250/127B(D)、DGS175/127B(D)礦用隔爆型泛光燈樂清市靈肯防爆電氣有限公司說明書一、 概述表面噴塑燈體可壁掛式、座式、吊頂式安裝，便于適合多種安裝方式。采用側面開蓋，便于換燈泡。采用桔紋漫反射板，使光線柔和且照射角大。主要用途及適用范圍本系列燈具適用于有甲烷、煤塵等爆炸性混合物氣體的煤礦井下巷道及峒室內作固定式局部照明用，泛光燈使用于礦井下停車場周圍，中心變電所，泵房和主要巷道作照明用，產品出廠不帶鎮流器，如需要，訂貨時提出，本公司配套供應。 2．使用環境相對濕度不大于95% 有甲烷或煤塵爆竹的場所。無破壞金屬和絕緣材料的腐蝕性氣體的場所。污染等級：3級產品執行標準： MT221-2005（煤礦用防爆燈具） GB3836-2000（爆炸性氣體環境用電氣設備） Q/HRKY 526 258JT-2010（DGS系列礦用隔爆型泛光燈）二、 產品結構特征總體結構及其工作特性 1、 泛光燈由燈具本體、支撐調節系統組成，燈具本體由殼體、鋼化玻璃罩等部分組成，殼體采用鋁合金壓鑄而成，表面噴塑，內裝反光罩經過精心設計，采用雙拋物線結構，導線通過引入裝置進入接線腔，殼內外均設有接地螺釘，光源腔側壁設有維修蓋，方便快捷更換光源。 2、 配有固定支架，整燈照射角度可以根據現場調整。三、 產品技術參數產品型號 額定電壓 額定功率 電纜外徑 重量 出線口螺紋 DGS70/127B（f） 127 70 10-14 4 3/4 DGS100/127B（f） 127 100 10-14 4 3/4 四、 產品使用操作方法 1、使用前的準備和檢查使用前應檢查產品連接是否松動、脫落現象并檢查燈是否損壞。安裝前應檢查泛光燈銘牌上所列基本參數是否符合實際使用條件。電源線必須與接線柱可靠固定，并保持規定的電氣間隙與爬電距離。泛光燈應可靠接地。 2、使用與操作方法首先結合工作現場的實際需要確定燈具及配套整流器的安裝位置和方式，再根據整流器到127V電源接點的距離準備相應長度10-14三芯電纜線，打開燈具接線腔蓋，旋松燈具電纜引入的壓緊螺母，將電纜線穿過壓緊螺母，再蓋上接線腔蓋。 3、 打開整流器箱端蓋，旋開整流器箱電纜引入口的壓緊螺母，將燈具電纜線、電源電纜線分別穿過壓緊螺母引入到整流器箱內部接線端子處，按箱內標識接好電纜，再旋緊壓緊螺母，蓋上整流器箱蓋。 4、 將整流器箱輸入電纜的另一端按防爆要求接通127V電源即可照明。 5、 旋松支架上的螺釘，可將燈具在一定范圍內放置到需要位置，再固定好燈具支架螺釘。 6、 更換燈泡時需用螺絲刀或一圓桿通過檢修蓋上的兩個凹臺放置擰開檢修蓋，將燈泡取下，換上新燈泡，再將檢修蓋裝回即可。五、 參數設定及調試根據電氣原理圖連接好線路及相關配件，并核對電壓等級及相關技術參數無誤后，才可以送電進行調試（警告：電壓過高會損壞產品內的元器件，使產品不能正常工作）六、 故障分析及排除故障現象 原因分析 排除方法 備注不亮 電壓低或燈泡損壞 調整電壓或更換燈泡 燈泡閃爍 接觸點不好 檢查各接觸點是否良好 七、 保護、維護日常維護、保養使用與維護過程中，每隔半年應當進行一次隔爆接合面的檢查，發現銹斑，須用0號砂布把銹斑打磨干凈后再進行防銹處理。無論何種布線，均應將引入裝置密封圈壓緊，以確何其密封性能。在安裝、維修時，應保證接線腔內電氣間隙不小于3、2mm,爬電距離不小于5mm. 在維修過程中,嚴禁帶電打開,必須斷電后打開. 八、 運輸、貯存要求吊裝、運輸注意事項搬運過程中，應避免強烈振動，嚴禁翻滾。貯存條件及注意事項應存放在通風、干燥處，以防止銹蝕。九、 開箱及檢查檢查包裝箱及箱內物品、資料開箱后應檢查產品是否與用戶所定購的產品相符、產品合格證、使用說明書等重要文件。開箱后檢查產品在運輸過程中外觀是否有明顯的裂縫或損壞。十、 注意事項使用和維修時注意事項使用前應檢查產品出廠電壓與實際使用電壓是否相符，并核對其它主要技術參數。
