疏水閥原理圓盤式疏水閥CS19H

疏水閥原理圓盤式疏水閥CS19H

產品價格：￥1000（人民幣）

規格： CS19H

發貨地：上海

品牌：

最小起訂量：1只

QQ洽談點擊詢價進入商鋪

上海玉武閥門有限公司

免費會員

會員級別：

試用會員

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：上海玉武閥門有限公司

聯系人：周文水（先生）

聯系手機：

固定電話：

企業郵箱：ywfmyxgs@163.com

聯系地址：上海市嘉定區南翔鎮勝利路398號

郵編：201800

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

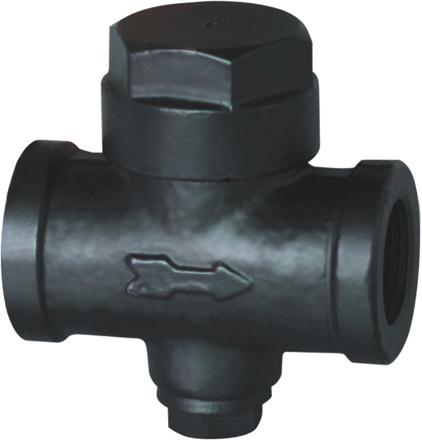

圓盤式疏水閥CS19H

熱動式圓盤式蒸汽疏水閥 Thermodynamic disc steam trop

產品介紹：圓盤式蒸汽疏水閥是根據熱動力學原理，利用蒸汽和凝結水的熱動力學不同熱性，引起動能和勢能動靜壓變化，使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻氣排水目的。廣泛用于蒸汽主管道，伴熱管線、夾套鍋及各種小型蒸汽設備。
結構特點：1、本閥結構結實、重量輕、體積小使用壓力范圍大，不需任何調節。
2、具有空氣排放裝置，迅速排除初時空氣、保證快速啟動。
3、可承受過熱蒸汽、抗冰凍能力強，安裝位置不受限制，均能正常工作。
Introduction:According to the thermodynatic principle,the disc trap drives the change of the power,causing differences between the upper and lower valve discs.The valve disc will be opened and closed accordingly to resist gas and discharge water.This kind of trap enjoys an extensive application in main pipelines,heat accompanying pipelines and small steam equipments.
Structure:1.This trap is featured with solid structure,light weight,small volume and different pressure without any adjustment.
2.Hving gas discharging equipment for rapidly discharging gas to ensure fast start.
3.Excellent abilities to endure steam and to resist frozen.It can be installed in free way.

主要零件材料和性能參數 Main parts and apecifications

主要零部件材料表 Main parts materials	Parts 零部件名稱	Materials 材料
	Body/Bonnet 閥體、閥蓋	Carbon Steel/Stainless Steel A105碳鋼、不銹鋼
	Seat/Valve plate 閥座、閥片	Stainless Steel 不銹鋼
	Fiter screen 過濾網	Stainless Steel 不銹鋼

技術參數表 Technological parameter date

Model 產品型號	Nominal diameter 公稱通徑（DN）	Connection 連接方式	Pressure rating（MPa）使用壓力	Max allowable（℃）最高允許溫度	Extermal dimensions(mm)外型尺寸				Re.weight參考重量（kg）
					L	H1	H2	W
CS19H(Y)	15	Thread Socker weld 螺紋、承插焊	0.01~4.0	350	85	57	47	53	1.7
	20
	25				95
CS49H(Y)	15	Flange 法蘭	0.01~4.0	350	150	57	47	53	4.8
	20				150
	25				160
CS19H (北京式)	15	Thread Socker weld 螺紋、承插焊	0.01~4.0	350	75	60	45	53	1.2
	20				85	60	45	53	1.3
	25				95	60	45	53	1.5
	32~50				130	75	45	70	4.2
CS49H (北京式)	15~20	Flange 法蘭	0.01~4.0	350	150	60	45	53	3.0
	25				160	60	45	53	3.3
	32~50				230	75	45	70	9.5
CS49H-16c25c40c	65	Flange 法蘭	0.01~4.0	350	270	107	107	90	18
	80				280	115	115	100	20
	100				320	120	120	120	22

上海玉武疏水閥系列疏水閥原理疏水閥型號

　　疏水閥是用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。

　　根據蒸汽疏水閥工作原理的不同，蒸汽疏水閥可化為以下三種類型：

機械型：依靠蒸汽疏水閥內凝結水液衛高度的變化而動作，包括：

浮球式：浮子為封閉的空心球體
敞口向上浮子式：浮子為開口向上的桶型
敞口向下浮子式：浮子為開口向下的桶型

熱靜力型：依靠液體溫度的變化而動作，包括：

雙金屬片：敏感原件為雙金屬片
蒸汽壓力式：敏感原件為波紋管或墨盒，內部充入揮發性液體

熱動力型：依靠液體的熱動力學性質的變化而動作。

圓盤式：由于在相同的壓力下，液體與氣體的流速不同，所產生的不同的動，靜壓力，驅使圓盤閥片動作
脈沖式：由于不同溫度的凝結水通過兩極串連節流孔板式，坐在兩極節流孔板之間形的不同壓力，驅使閥瓣動作。
