疏水閥原理高溫高壓圓盤式疏水閥HRF3

疏水閥原理高溫高壓圓盤式疏水閥HRF3

產品價格：￥1000（人民幣）

規格： HRF3

發貨地：上海

品牌：

最小起訂量：1只

QQ洽談點擊詢價進入商鋪

上海玉武閥門有限公司

免費會員

會員級別：

試用會員

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：上海玉武閥門有限公司

聯系人：周文水（先生）

聯系手機：

固定電話：

企業郵箱：ywfmyxgs@163.com

聯系地址：上海市嘉定區南翔鎮勝利路398號

郵編：201800

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

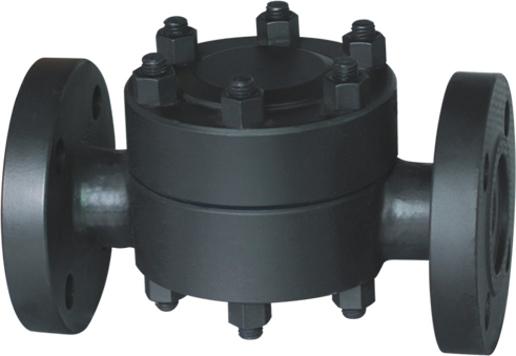

高溫高壓圓盤式疏水閥HRF3

高溫高壓圓盤式蒸汽疏水閥 Disc trap of high temperature and pressure

產品介紹：蒸汽保溫型高溫高壓圓盤式蒸汽疏水閥閥體材料采用合金鋼制造，能耐550℃高溫，動作靈敏，工作質量高，適用于高溫高壓惡劣工況下的疏水工作，是高壓過熱蒸汽管線和高壓過熱蒸汽設備最理想的疏水閥之一。
結構特點：1、閥內部裝有自動吹除裝置，新型皇冠式閥片，密封極為可靠。蒸汽保溫裝置，高效節能。
2、可迅速排除設備啟動時的空氣及凝結水，排量大，漏汽率小。
3、抗腐蝕性強，動作可靠，經久耐用。
4、在工作壓力范圍內，無需調整，節能效果顯著。

Introduction:The valve body of the disc trap of high temperature and pressure is made of alloyed steel.It can operate in the environment of 550℃ with agile action and high quality.It is appropriate for the water discharge in the environment of high temperature and pressure.It is one of the optimal traps for the steam pipelines and steam equipment of high pressure.
Structure:1.The automatic blowing equipment is equipped inside the valve.With new crow-type valve disc and reliable sealing performance;warm-keeping,high effective and energy-saving;
2.Being able to rapidly discharge the gas and condensed water when started,with large amount of water discharged,and small rate of steam leakage;
3.Strong abilities to resist corruption and enduring performances.
4.There needs no adjustment within working pressure,excellent,excellent abilities to save energy.

主要零件材料和性能參數Main parts and specifitions

主要零部件材料表 Main parts materials	Body/Bonnet 閥體、閥蓋	WCB、WC6、Wc9	性能參數 Performance parameter	Max Pressure rating	6.5MPa、15.0MPa、26.0MPa
	Valve piece 閥片	Chromium stainless steel 鉻不銹鋼		Applied medium 適用介質	Has been suitable the hot steam sondensing water 過熱蒸汽、飽和蒸汽、凝結水
	Valve seat/valve core 閥座、閥芯	Tungsten chromium cobalt alloy 鎢鉻鈷合金		Highest permission back pressure rate 最高允許背壓率	＞50%
	In sets Filters 內置過濾網	Stainless Steel 不銹鋼		Highest permissible temperature 最高允許溫度	鑄鋼425℃ Cast steel 425℃ 鉻鉬鋼550℃ Cast irons550℃

技術參數表 Technological parameter date

Model 產品型號	Nominal diameter 公稱通徑（DN）	Connection 連接方式	Pressure rating（MPa）使用壓力	Max allowable（℃）最高允許溫度	Extermal dimensions（mm）外型尺寸				Re.weight 參考重量（Kg）
Model 產品型號	Nominal diameter 公稱通徑（DN）	Connection 連接方式	Pressure rating（MPa）使用壓力	Max allowable（℃）最高允許溫度	L	H1	H2	W	Re.weight 參考重量（Kg）
HR3	15~25	Thread 螺紋	0.6~6.5	475	150	92	45	160	10.5
HRW3	15~25	Socket weld 承插焊	0.6~6.5	475	150	92	45	160	10.5
HRF3	15~25	Flange 法蘭	0.6~6.5	475	230	92	45	160	10.5
HRF3	25	Flange 法蘭	0.6~6.5	475	240	92	45	160	10.5
HRF3	32~50	Flange 法蘭	0.6~6.5	475	270	130	40	160	19
HRF150	15	Flange 法蘭	1.0~15.0	550	400	122	58	230	45
	20				400	122	58	230	45
	25				400	122	58	230	45
CS49YH-160I	32				400	122	58	320	70
	40				400	122	58	320	70
	50				400	122	58	320	70
HRW150	15	Socket weld 承插焊	1.0~15.0	550	220	122	58	230	37
	20				220	122	58	230	37
	25				220	122	58	230	37
CS49Y-160I	32				320	122	58	320	60
	40				320	122	58	320	60
	50				320	122	58	320	60

上海玉武疏水閥系列疏水閥原理疏水閥型號

　　疏水閥是用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。

　　根據蒸汽疏水閥工作原理的不同，蒸汽疏水閥可化為以下三種類型：

機械型：依靠蒸汽疏水閥內凝結水液衛高度的變化而動作，包括：

浮球式：浮子為封閉的空心球體
敞口向上浮子式：浮子為開口向上的桶型
敞口向下浮子式：浮子為開口向下的桶型

熱靜力型：依靠液體溫度的變化而動作，包括：

雙金屬片：敏感原件為雙金屬片
蒸汽壓力式：敏感原件為波紋管或墨盒，內部充入揮發性液體

熱動力型：依靠液體的熱動力學性質的變化而動作。

圓盤式：由于在相同的壓力下，液體與氣體的流速不同，所產生的不同的動，靜壓力，驅使圓盤閥片動作
脈沖式：由于不同溫度的凝結水通過兩極串連節流孔板式，坐在兩極節流孔板之間形的不同壓力，驅使閥瓣動作。
