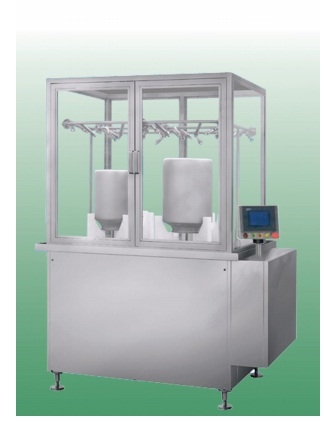

全自動鋁桶清洗機

（一）概述

全自動鋁桶清洗洗機是我廠科研人員，按規范及機電一體化要求進行制造的。是醫藥行業鋁桶洗滌設備。

本設備采用了先進的可編程控制器（PLC）作為總控制器，并且采用了電子觸摸屏進行操作，全部過程漢字顯示，操作容易。各種工藝參數如、精洗時間、噴淋時間，氣吹時間可事先預置，只需按下“運行”鍵，整個過程可自動完成。

設備具有結構緊湊、體積小、性能好、操作方便，主要零部件均采用316L不銹鋼材料。模塊、控制器、觸摸屏等部件系采用進口設備。

（二）主要技術參數

1、生產能力：4-8個桶/次

3、進料方式：手動

4、注射水耗用量約：0.4－0.5T/h

5、噪音：≤65dB

6、用電功率約：3KW  380V   50Hz

7、控制方式：PLC+觸摸屏

8、設備重量：約300kg

9、與注射用水接觸的材料：316L

10、外型參考尺寸：1200×1200×1950mm（長×寬×高）

（三）設備特點：

1、鋁桶清洗機由噴淋沖洗機構、水管升降機構、鋁桶回轉機構和機架等組成。

2、噴淋沖洗系統：

1）由水泵、噴水管、噴淋裝置等組成。

2）由水泵增壓注射水，通過內噴水管和外噴淋裝置進行清洗。

3）噴水管能自動升降動作，桶體作旋轉動作，二個動作組合達到均勻沖洗桶的內壁，噴淋裝置沖洗桶的外部。

3、水管升降系統：

由電機、減速機、升降座和鏈條等組成。由它帶動噴水管的上下運動。

桶體回轉機構：

由擺線針輪減速機通過齒輪傳動帶動鋁捅旋轉，完成回轉的噴水動作。

4、清洗方式：

1）機門關閉后，設備才能通過啟動開關運行，否則設備無法運行。

2）桶的內、外壁可同時用注射用水清洗；

3）桶旋轉的同時，噴水管開始上升，上升時間約為45秒（可調）。

4）噴嘴升到頂部后停留5秒以上，保證桶在頂部旋轉一周以上（停留時間可調）

5）內壁用注射水自上而下清洗，噴頭落到底部停止噴水，清洗程序結束（下降速度可調）。

6、吹氣方式：

鋁桶清洗完成的同時噴氣管上升，到頂部接通氣源，噴氣管邊吹氣邊下降，噴氣管落到底部，桶停止旋轉，洗桶、吹氣工序完成后，機器即停止工作。

7、設備工作區域與設備傳動部份隔離，傳動部份全部密封，確保無介質泄漏。設備的潤滑介質采用符合標準要求的衛生級產品，確保不會污染產品。整臺設備運行平穩，無沖擊或碰撞，無機械摩擦，運行中設備自身不會對環境形成污染以及不對產品產生污染。

8、設備工作區域與設備電器部分隔離，電器防水、防塵。
