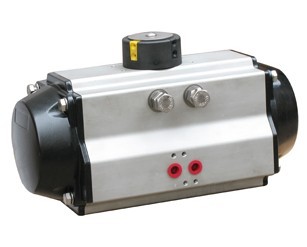

當壓縮空氣從A管咀進入氣動執行器時，氣體推動雙活塞向兩端作直線運動，活塞上的齒條帶動旋轉軸上的齒輪然后逆時針方向呈直角轉動，閥門就被打開。此刻氣動執行閥兩端的氣體隨著B管咀排出。反之，當壓縮空氣從B官咀進入氣動執行器的兩端時，氣體推動雙塞向中間作直線運動，活塞上的齒條帶動旋轉軸上的齒輪順時針方向直角轉動，閥門即被關閉。此時氣動執行器中間的氣體就順著A管咀排出來。以上就是標準型的傳動原理�？筛鶕�用戶自己的要求，氣動執行器可以裝置成與標準型相反的傳動原理，就是選準軸順時針方向轉動為開啟閥門，逆時針方向轉動為關閉閥門。單作用(彈簧復位型)氣動執行器A管咀當進氣口，B管咀當排氣孔。A管咀進氣就是開啟閥門，斷氣的時候要靠彈簧力來關閉閥門。
