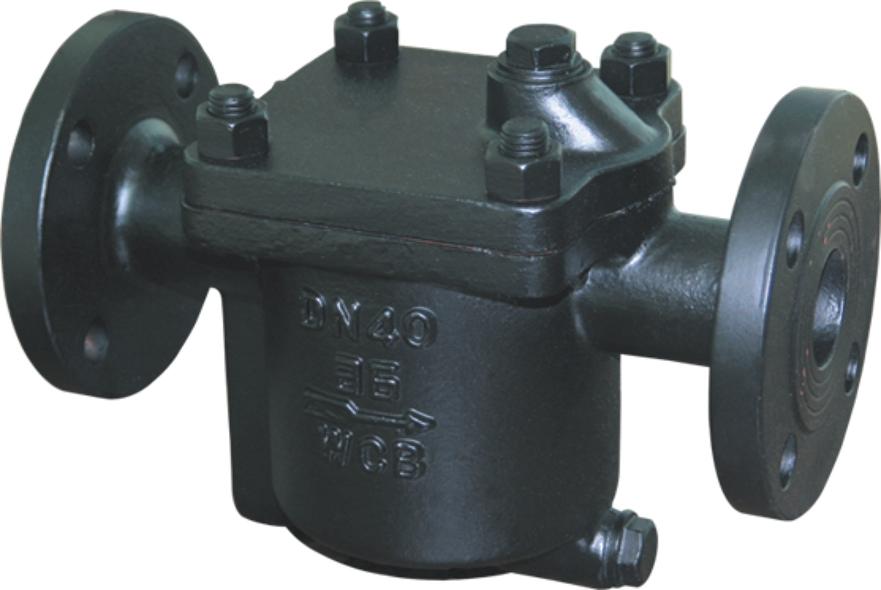

疏水閥原理疏水閥型號倒置桶式蒸汽疏水閥CS45H

產品價格：￥100（人民幣）

規格： CS45H

發貨地：上海

品牌：

最小起訂量：1只

QQ洽談點擊詢價進入商鋪

上海玉武閥門有限公司

免費會員

會員級別：

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：上海玉武閥門有限公司

聯系人：周文水（先生）

聯系手機：

固定電話：

企業郵箱：ywfmyxgs@163.com

聯系地址：上海市嘉定區南翔鎮勝利路398號

郵編：201800

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

工作原理 Working principle
倒吊桶式蒸汽疏水閥的開啟和關閉時根據凝結水和蒸汽的密度
差來動作的，其動作標準，可靠。
The opening and closing of inverted bucket steam trap depends
On the density contrast of condensation water and steam ,the action
is accurate and reliable.

最低工作壓力 Minmum working pressure	0.01MPa	鑄鋼最高允許溫度 Maximum allowable temperure for cast steel	425℃
最小過冷度 Minmum degree of supercooling	≤0℃	不銹鋼最高允許溫度 Maximum allowable temperature for stainless steel	525℃
最高負荷漏氣率 Leakage rate with loading	≤0	使用介質 Working medium	飽和蒸汽、凝結水 Saturated vapour 、condensrd、water
最高允許背壓率 Maximum allowable of back pressure	85%	排空氣裝置 Exhaust plant	合金/不銹鋼 Stainless steel/alloy
閥體、閥蓋 Valve body cap	WCB/304	吊桶 Bocket	不銹鋼 Stainless steel
閥座 Valve seat	2Cr13/304	過濾網 Filtering net	不銹鋼 Stainless steel

技術參數表 Technological parameter date

Model 產品型號	Nominal Diameter 公稱通徑（DN）	Connection 連接方式	Pressure Rating（Mpa）使用壓力	Max allowable TMP（℃）最高允許溫度	Extermal dimensions（mm）外型尺寸				Pe。weight 參考重量（kg）
Model 產品型號	Nominal Diameter 公稱通徑（DN）	Connection 連接方式	Pressure Rating（Mpa）使用壓力	Max allowable TMP（℃）最高允許溫度	L	H1	H2	W	Pe。weight 參考重量（kg）
ES5 (CS15H-3.7.11.16)	15~25	Thread 螺紋	0.01~0.3、0.7、1.1、1.6	400	140	85	90	103	5
ES5F (CS15H-3.7.11.16)	15~25	Flange 法蘭	0.01~0.3、0.7、1.1、1.6	400	210	85	90	103	7.5
ES8 (CS15H-5.8.16)	15~25	Thread 螺紋	0.01~0.5、0.8、1.6	350	140	85	90	103	5
ES8F CS45H-5.8.16)	15~25	Flange 法蘭	0.01~0.5、0.8、1.6	350	210	85	90	103	7
ES10 CS15H-8.12.16	25~50	Thread 螺紋	0.01~0.8、1.2、1.6	350	200	105	140	120	10.5
ES10F (CS15H-8.12.16)	15~25 32~50	Flange 法蘭	0.01~0.8、1.2、1.6	350	270	105	140	120	14 15.5
ES12N (CS65H-16	15~25	Socket weled 承插焊	0.01~1.6	350	220	110	140	120	14
ESH21W	15~25	Socket weled 承插焊	0.01~2.1、44	425	300	130	150	200	28
ES12NF (CS45-16)	15~50	Flange 法蘭	0.01~1.6	350	290	105	140	120	17
ESH21F	15~25	Flange 法蘭	0.01~2.1、44	425	310	130	150	200	33.5

上海玉武疏水閥系列疏水閥原理疏水閥型號

　　疏水閥是用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。

　　根據蒸汽疏水閥工作原理的不同，蒸汽疏水閥可化為以下三種類型：

機械型：依靠蒸汽疏水閥內凝結水液衛高度的變化而動作，包括：

浮球式：浮子為封閉的空心球體
敞口向上浮子式：浮子為開口向上的桶型
敞口向下浮子式：浮子為開口向下的桶型

熱靜力型：依靠液體溫度的變化而動作，包括：

雙金屬片：敏感原件為雙金屬片
蒸汽壓力式：敏感原件為波紋管或墨盒，內部充入揮發性液體

熱動力型：依靠液體的熱動力學性質的變化而動作。

圓盤式：由于在相同的壓力下，液體與氣體的流速不同，所產生的不同的動，靜壓力，驅使圓盤閥片動作
脈沖式：由于不同溫度的凝結水通過兩極串連節流孔板式，坐在兩極節流孔板之間形的不同壓力，驅使閥瓣動作。
