法蘭連接的截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
公稱壓力
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
試驗壓力（MPa）
|
殼體強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15
|
24
|
上密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11
|
18
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11
|
18
|
|

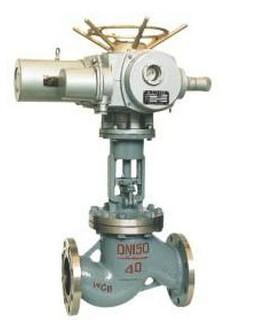

四、J941H電動截止閥應用規范：
設計與制造
|
GB/T12235
|
|
連接端尺寸
|
結構長度
|
GB/T12221
|
法蘭尺寸
|
JB/T79
|
|
檢驗與試驗
|
JB/T9092
|
|
材 料
|
碳鋼
|
GB/T12229
|
不銹鋼
|
GB/T12230
|
|
合金鋼
|
Q/ZB66
|
|
標 志
|
GB/T12220
|
|
供 貨
|
JB/T7928
|
|
產品類型
|
適用介質
|
適用溫度（℃）
|
J41HY-C型
J941HY-C型 |
水、蒸汽、油品
|
≤425℃
|
≤450℃
|
||
J41W-P型
J941W-P型 |
硝酸類
|
≤2000℃
|
J41W-R型
|
醋酸類
|
≤200℃
|
J41Y-I型
J941Y-I型 |
水、蒸汽、油品
|
≤550℃
|
產品類別
|
零件名稱
|
|||||||
閥體 閥蓋
|
閥桿
|
閥瓣
|
密封面
|
閥桿螺母
|
填料
|
緊固件
|
手輪
|
|
J41HY-C型
J941HY-C型 |
25、WCB
|
鉻不銹鋼
|
2Cr13
25 |
H：不銹鋼
Y：鈷基硬 質合金剛 |
鋁青銅
|
柔性
石墨 |
優質碳鋼
|
可鍛鑄鐵
|
J41W-P型
J941W-P型 |
鉻鎳鈦鋼
|
鉻鎳鈦鋼
|
鉻鎳鈦鋼
|
鉻鎳鈦鋼
|
不銹鋼
|
|||
J41W-R型
|
鉻鎳鉬鈦鋼
|
鉻鎳鉬鈦鋼
|
鉻鎳鉬鈦鋼
|
鉻鎳鉬鈦鋼
|
不銹鋼
|
|||
J41Y-I型
J941Y-I型 |
鉻鉬鋼
|
鉻鉬鋼
|
鈷基硬質
合金鋼 |
鈷基硬質合金鋼
|
合金鋼
|
|||
公稱壓力
PN（MPa） |
公稱通徑
DN（mm） |
標準值
|
參考值
|
||||||||||
L
|
D
|
D1
|
n2
|
D6
|
b
|
f
|
f1
|
Z-φd
|
L1
|
H
|
質量（kg）
|
||
1．6
|
50
|
230
|
160
|
125
|
100
|
16
|
3
|
4-φ18
|
590
|
645
|
48
|
||
65
|
290
|
180
|
145
|
120
|
18
|
3
|
4-φ18
|
590
|
690
|
60
|
|||
80
|
310
|
195
|
160
|
135
|
20
|
3
|
8-φ18
|
590
|
715
|
65
|
|||
100
|
350
|
215
|
180
|
155
|
20
|
3
|
8-φ18
|
590
|
770
|
71
|
|||
125
|
400
|
254
|
210
|
185
|
22
|
3
|
8-φ18
|
590
|
780
|
119
|
|||
150
|
480
|
280
|
240
|
210
|
24
|
3
|
8-φ23
|
590
|
810
|
210
|
|||
200
|
600
|
335
|
295
|
265
|
26
|
3
|
12-φ23
|
810
|
967
|
320
|
|||
250
|
622
|
405
|
355
|
320
|
30
|
3
|
12-φ25
|
810
|
1143
|
550
|
|||
300
|
698
|
460
|
410
|
375
|
30
|
4
|
12-φ25
|
830
|
1292
|
785
|
|||
2.5
|
50
|
230
|
160
|
125
|
100
|
20
|
3
|
4-φ18
|
590
|
645
|
50
|
||
65
|
290
|
180
|
145
|
120
|
22
|
3
|
8-φ18
|
590
|
690
|
65
|
|||
80
|
310
|
195
|
160
|
135
|
22
|
3
|
8-φ18
|
590
|
715
|
67
|
|||
100
|
350
|
230
|
190
|
160
|
24
|
3
|
8-φ23
|
590
|
770
|
73
|
|||
125
|
400
|
270
|
220
|
188
|
28
|
3
|
8-φ25
|
590
|
780
|
127
|
|||
150
|
480
|
300
|
250
|
218
|
30
|
3
|
8-φ25
|
810
|
810
|
215
|
|||
200
|
600
|
360
|
310
|
278
|
34
|
3
|
12-φ25
|
810
|
967
|
322
|
|||
250
|
622
|
425
|
370
|
332
|
36
|
3
|
12-φ30
|
830
|
1143
|
585
|
|||
300
|
698
|
485
|
430
|
390
|
40
|
4
|
16-φ30
|
830
|
1292
|
795
|
|||
