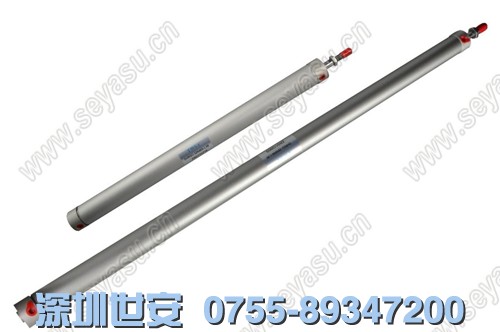

深圳世安機械手專用上下行氣缸具備的特點：1.具有可高速作動設計(1米/秒)；2.在高速及快速擺動下缸管不會斷裂；3.具有導向套及括塵加強設計，能使抵抗側向力及惡劣；4.前后兩端裝設有防撞墊片，避免活塞體與前后蓋直接撞。
世安機械手專用上下行氣缸的選型：
上下行氣缸訂購碼對應的表示：
① |
DHR：注塑機取料機械手用高速氣缸 |
② |
1=前端蓋外牙固定式 2=前端蓋內螺絲孔固定安裝方式 |
③ |
U:上下行氣缸 P:引拔缸 S:擺動缸 |
④ |
氣缸內徑尺寸Φ32mm |
⑤ |
M=活塞內附加磁環 N=活塞內無加磁環 |
⑥ |
550=氣缸行程550mm |
⑦ |
可調整緩沖功能 PPV=前后附可調緩沖型 |
⑧ |
客戶使用編號 |
世安機械手專用DHR1型號上下行氣缸的尺寸外形圖：
世安機械手專用DHR1型號上下行氣缸的缸徑參數：
缸徑 |
記號 |
AM |
W |
H |
KK |
KY |
KX |
KU |
φMM |
KW |
KV |
KG |
D3 |
L4 |
L6 |
L7 |
G |
F |
φA |
φB |
φC |
L2+st |
L3+st |
K |
EE |
φD |
φ20 |
18 |
17 |
35 |
M8×1.25 |
6 |
12 |
7 |
φ8 |
8 |
27 |
24 |
M20×1.5 |
25 |
12 |
10 |
20 |
18 |
25 |
26 |
25 |
37.5 |
75.5 |
5 |
PT1/8 |
12 |
|
φ25 |
22 |
18 |
40 |
M10×1.25 |
6 |
17 |
8 |
φ10 |
9 |
30 |
28 |
M25×2.0 |
25 |
13 |
12 |
20 |
20 |
30 |
31 |
30 |
39.5 |
79.5 |
6 |
PT1/8 |
14 |
|
φ32 |
22 |
18 |
40 |
M10×1.25 |
6 |
17 |
10 |
φ12 |
9 |
36 |
35 |
M30×2.0 |
25 |
12 |
12 |
20 |
21.5 |
37 |
38 |
37 |
50.5 |
88 |
6 |
PT1/8 |
18 |
|
φ40 |
30 |
20 |
50 |
M12×1.25 |
7 |
19 |
14 |
φ16 |
9 |
41 |
43 |
M35×2.0 |
25 |
13 |
12 |
24 |
21.5 |
45 |
48 |
45 |
53 |
98.5 |
6 |
PT1/8 |
25 |
|
缸徑 |
記號
|
AM |
W |
H |
KK |
KY |
KX |
KU |
φMM |
EW |
φD |
KG |
FD |
L6 |
L7 |
EE |
G |
F |
φA |
φB |
φC |
L2+st |
L3+st |
K |
φ20 |
35 |
15 |
50 |
M8×1.25 |
6 |
12 |
7 |
φ8 |
14 |
12 |
24 |
M4×0.7×7 |
12 |
10 |
PT1/8 |
20 |
18 |
26 |
26 |
25 |
37.5 |
75.5 |
5 |
|
*18 |
*17 |
*35 |
||||||||||||||||||||||
φ25 |
35 |
15 |
50 |
M10×1.25 |
6 |
17 |
8 |
φ10 |
29 |
14 |
31 |
M5×0.8×9 |
13 |
12 |
PT1/8 |
20 |
20 |
31 |
31 |
30 |
39.5 |
79.5 |
6 |
|
*22 |
*18 |
*40 |
||||||||||||||||||||||
φ32 |
35 |
15 |
50 |
M10×1.25 |
6 |
17 |
10 |
φ12 |
20 |
18 |
36 |
M5×0.8×11 |
12 |
12 |
PT1/8 |
20 |
21.5 |
38 |
38 |
37 |
50.5 |
92 |
6 |
|
*22 |
*18 |
*40 |
||||||||||||||||||||||
φ40 |
35 |
15 |
50 |
M12×1.25 |
7 |
19 |
14 |
φ16 |
26 |
25 |
44 |
M6×1.0×12 |
13 |
12 |
PT1/8 |
24 |
21.5 |
48 |
48 |
45 |
53 |
98.5 |
6 |
|
*30 |
*20 |
*50 |
||||||||||||||||||||||
