· 電液動腭式閘門

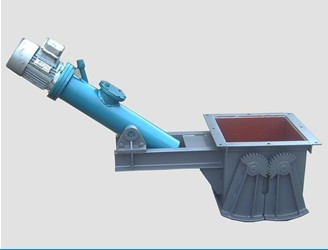

DEZ QEZ電、氣、手、電液動腭式閘門
腭式閘門產品概述:
濰坊濰高高中壓閥門有限公司專業產品各種閥門，閘閥 截止閥 隔膜閥 蝶閥 球閥 止回閥襯氟球閥,襯氟截止閥,襯氟蝶閥,襯氟止回閥及調節閥,閘閥,截止閥,柱塞閥,電磁閥,安全閥,減壓閥等，價格低，質量好，服務更好！歡迎前來洽談��！通用網址： http://www.wfvalve.com/ 聯系人：張娜 電話：0536-8383966
腭式閘門主要性能參數
型號規格 |
DEZ-50 |
公稱壓力 |
0.05MPa |
殼休試驗壓力 |
0.075MPa |
電源電壓 |
380V.50Hz |
驅動方式 |
電液動 氣動 手動 |
卸灰量 |
6-80m3/h |
適用溫度（℃） |
350 |
適用介質 |
干燥粉體物料、晶體料等 |
腭式閘門主要零部件材料
零件名稱 |
閥體 |
閥板 |
閥桿 |
電液動裝置 |
材料 |
Q235-A |
Q235-A |
45#鋼 |
成品件 |
腭式閘門結構特點：
本閥主要由閥體、閥軸、扇形閥板、銷齒齒輪及曲柄機構、電液動推桿或（電動推桿、）組成，采用優質鋼板焊接結構、具有體積小、重量輕、阻力小。工作時，電液動推桿的直線往復運動，通過曲柄帶動閥軸齒輪，使兩個閥板作相對角度的擺動，從而達到控制物料之目的。
腭式閘門產品主要連接尺寸
型號 |
主要尺寸 |
|||||||||||
Ａ |
Ｂ |
Ｖ |
Ｄ |
Ｅ |
Ｆ |
Ｈ |
Ｍ |
Ｎ |
Ｎ×a |
n1-φ１ |
n-φ |
|
DEZ-３0Ⅰ(Ⅱ) |
300 |
400 |
180 |
156 |
100 |
400 |
300 |
320 |
260 |
2×180 |
8-14 |
4-28 |
DEZ-４0Ⅰ(Ⅱ) |
400 |
500 |
240 |
156 |
120 |
460 |
360 |
2×230 |
||||
DEZ-５0Ⅰ(Ⅱ) |
500 |
626 |
290 |
240 |
150 |
510 |
480 |
3×190 |
12-18 |
|||
DEZ-６0Ⅰ(Ⅱ) |
600 |
726 |
340 |
240 |
180 |
560 |
600 |
3×224 |
||||
DEZ-７0Ⅰ(Ⅱ) |
700 |
850 |
390 |
320 |
220 |
610 |
660 |
4×198 |
16-22 |
|||
DEZ-８0Ⅰ(Ⅱ) |
800 |
950 |
440 |
320 |
240 |
660 |
760 |
4×222 |
||||
