球閥主要用于截斷或接通管路中的介質,亦可用用于流體的調節與控制,它與其它閥類相比,具有以下一些優點。

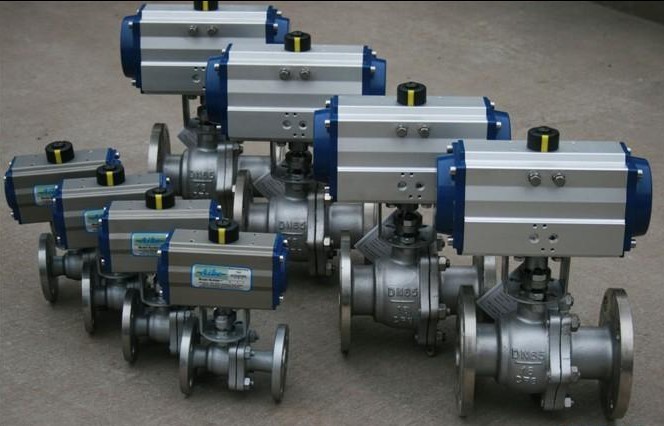

不銹鋼氣動球閥結構特點

1,流體阻力小,球閥是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。
2,止推軸承減小閥桿磨擦力矩,可使閥桿長期操作平穩靈活。
3,閥座密封性能好,采用聚四氟乙烯等彈性材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增高而增大。
4,閥桿密封可靠,由于閥桿只作彷轉動運而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增高而增大。
5,由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的磨擦損失小,故球閥的使用壽命長。
6,下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接觸,確保閥桿密封。
7, 防靜電功能：在球體,閥桿,閥體之間設置彈簧,能將開關過程產生的靜電導出。

不銹鋼氣動球閥執行機構

采用新型系列GT型氣動執行器,有雙作用式和單作用式（彈簧復位）,齒輪齒條傳動,安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。

1,齒輪式雙活塞,輸出力矩大,體積小。
2,氣缸選用鋁金材料,重量輕,外形美觀。
3,可在頂部,底部安裝手動操作機構。
4,齒條式連接可調節開啟角度,額定流量。
5,執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6,IS05211標準連接為產品的安裝更換提供了方便。
7,兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

不銹鋼氣動球閥附件的選項

根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥,雙電控電磁閥,限位開關回訊器。
調節型附件：電氣定位器,氣動定位器,電氣轉換器。
氣源處理附件：空氣過濾減壓閥,氣源處理三聯件。
手動機構：HVSD手操機構

不銹鋼氣動球閥執行標準

1, 設計與制造：GB12237-89,API608,API 6D,JPI 7S-48,BS5351,DIN3357。

2,法蘭尺寸：JB/T74～90（JB74～90）,GB9112～9131,HGJ44～76,SH3406,ANSI B16.5,JIS B2212～2214,NF E29-211,DIN2543。
3,結構長度：GB12221-89,ANSI B16.10,JIS B2002,NF E29-305,DIN3202。
4,檢驗主試驗：JB/T 9092,API 598。

不銹鋼氣動球閥性能規范

不銹鋼氣動球閥安裝尺寸表
