    1. 【手輪排污閥|法蘭排污閥★TPJ41Y節流截止排污閥廠家|型號】

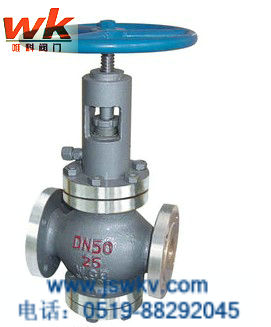

      【手輪排污閥|法蘭排污閥★TPJ41Y節流截止排污閥廠家|型號】
      產品價格:¥0.00(人民幣)
    2. 規格:TPJ41Y DN25-250
    3. 發貨地:江蘇
    4. 品牌:
    5. 最小起訂量:1臺
    6. 誠信商家
      會員級別:金牌會員
      認證類型:企業認證
      企業證件:通過認證

      商鋪名稱:常州北澤閥門有限公司

      聯系人:黃龍飛(先生)

      聯系手機:

      固定電話:

      企業郵箱:jsvico@163.com

      聯系地址:江蘇省常州市天寧區龍城大道

      郵編:213000

      聯系我時,請說是在焊材網上看到的,謝謝!

      商品詳情
        節流截止排污閥結構特點:
        1、本閥是一種新型的節流、截止、放空產品,該閥門采用籠形迷軍團節流,具有多級節流效果,節流效果明顯、密封可靠、操作維護方便等特點。
        2、閥門采用雙重密封(硬、軟質密封)使密封可靠、硬質合金封面可以更耐氣流沖刷、耐磨損,雙重密封能做到在高壓氣體介質條件下的零泄漏。閥門使用壽命長。
        3、閥座的密封面采用錐度密封,有利于閥門自身清洗附在密封面上的臟物。
        4、閥門的閥瓣上設置了平衡孔,活塞式密封,保證了啟/閉全壓差條件下穩定操作,開啟輕便靈活、啟閉扭矩小。
        5、填料采用帶自密封能力的V形填料結構,無需調節,開、關極為輕便。填料函處設有輔助密封油脂注入結構,使閥門填料密封性能可靠。
        6、本閥門可以進行在線維修,管線可以帶壓狀態下更換填料等一系列易損件。
        7、本閥在閥門的底部設置了較大的排污孔,必要時要以打開,清理閥內污物。
        8、排污閥閥瓣的外園處高有O形密封圈,在啟/閉時具有自清掃功能和密封,排污時具有節流降壓功能。

        工作原理:
        1、常閉狀態:閥瓣硬密封付壓在閥座凸臺上,形成一道硬質密封,同時嵌在閥瓣上的軟質密封與閥座端面緊壓,形成第二道密封,雙質密封結構保證了閥門的零泄漏,再由于閥瓣開設了平衡孔,使閥門在關閉、開啟時,閥瓣受到較小的作用力,也使閥門開啟、關閉時具有較小的力矩。
        2、節流排污狀態:閥瓣密封付離開閥座,由于在閥瓣處設有了平衡孔,使閥門開啟極為輕便。閥門開啟后,管道中的介質、雜質一同流過閥套、閥座,同時實現節流與排污。閥瓣、閥座密封面利用套墊斜角改變介質流向,具有自清掃功能,使密封付不夾帶雜質。
        3、關閉狀態:管道中介質排放后關閉閥門,介質從套墊斜角處進入閥座通道,流阻系數增加,流速加快,斜角改變介質流向方向,產生渦流,閥座端面介質徑向力增加,實現閥座啟封的吹掃。閥瓣密封付接近閥座時,套墊與閥座通道的配合間隙阻止較大顆粒介質流向密封付,加之流速的進一步增大和介質橫向力的吹掃,閥門關閉時密封付雜質已完全清掃干凈,保證了閥門排污后的密封性能,從而進一步保證排污后密封性也能達到無泄漏。因此大大提高了能力并延長了使用壽命。


        產品性能規范:

        壓力等級
        常溫試驗壓力(MPa)
        適用溫度()
        適用介質
        殼體
        密封
        上密封
        氣體低壓密封
        G
        D
        D

        普通
        抗硫型
        普通
        公稱壓力
        (MPa)

        1.6
        2.4
        1.76
        1.76
        0.6
        -29250
        -45121
        -29121
        H2S
        CO2>500mg/m3
        的介質
        石油、天然氣、
        水等
        2.5
        3.8
        2.75
        2.75
        0.6
        4.0
        6.0
        4.4
        4.4
        0.6
        6.4
        9.6
        7.04
        7.04
        0.6
        10.0
        15.0
        11.0
        11.0
        0.6
        16.0
        24.0
        17.6
        17.6
        0.6


        產品采用標準:
        設計標準
        GB/T 12235
        結構長度
        法蘭連接
        GB/T 12221
        對焊連接
        GB/T 15188.1
        連接法蘭
        JB/T79GB/T9113
        對焊端
        GB/T 12224
        試驗和檢驗
        JB/T9092
        主要零件材料
        序號
        零件名稱
        材質
        1
        雙頭螺柱
        35CrMo
        2
        螺母
        35
        3
        底蓋
        20
        4
        O形圈
        NBR
        5
        閥體
        WCB
        6
        排污套
        1Cr18Ni9
        7
        慮網
        1Cr18Ni9
        8
        閥座
        20+Ni45
        9
        內六角圓柱頭螺釘
        35
        10
        壓板
        20
        11
        密封圈
        NBR
        12
        芯套
        20+ENP
        13
        閥瓣
        2Cr13+Ni60
        14
        鋼球
        Gcr15
        15
        閥桿
        2Cr13
        16
        閥蓋
        25
        17
        下填料墊
        1Cr13
        18
        中填料
        PTFE
        19
        中填料
        NBR
        20
        上填料墊
        1Cr13
        21
        隔環
        PTFE
        22
        填料壓蓋
        45
        23
        支架
        WCB
        24
        閥桿螺母
        ZQAL9-4
        25
        手輪
        20
        26
        螺母
        35
        27
        注脂閥
        25+鍍鋅(組件)

        主要外形尺寸及重量
        PN
        (MPa)

        DN
        (mm)

        尺寸(mm)
        重量(kg)
        L
        H
        H1
        D0
        1.6
        25
        216
        243
        86
        180
        18
        40
        230
        265
        108
        250
        25
        50
        230
        346
        115
        250
        28
        80
        310
        409
        146
        300
        53
        100
        350
        433
        163
        300
        62
        150
        480
        521
        202
        350
        128
        200
        600
        594
        292
        350
        168
        250
        730
        621
        355
        400
        289
        2.5
        25
        216
        243
        86
        180
        18
        40
        230
        265
        108
        250
        25
        50
        230
        346
        115
        250
        28
        80
        310
        409
        146
        300
        57
        100
        350
        433
        163
        300
        69
        150
        480
        521
        202
        350
        145
        200
        600
        594
        292
        350
        188
        250
        730
        621
        355
        400
        315
        4.0
        25
        216
        243
        86
        180
        21
        40
        230
        265
        108
        250
        31
        50
        230
        346
        115
        250
        35
        80
        310
        409
        146
        300
        70
        100
        350
        433
        163
        300
        85
        150
        480
        521
        202
        350
        172
        200
        600
        594
        292
        350
        219
        250
        730
        621
        355
        400
        378
        PN
        (MPa)

        DN
        (mm)

        尺寸(mm)
        重量(kg)
        L
        H
        H1
        D0
        6.4
        25
        216
        243
        86
        180
        21
        40
        230
        265
        108
        250
        37
        50
        230
        346
        115
        250
        42
        80
        310
        409
        146
        300
        84
        100
        350
        433
        163
        300
        100
        150
        480
        521
        202
        350
        208
        200
        600
        594
        292
        350
        265
        250
        730
        621
        355
        400
        452
        10.0
        25
        230
        245
        78
        200
        30
        40
        260
        265
        106
        250
        44
        50
        300
        287
        110
        300
        58
        80
        380
        409
        152
        350
        98
        100
        430
        433
        169
        350
        125
        150
        559
        531
        225
        400
        245
        200
        660
        709
        321
        500
        316
        250
        787
        817
        399
        500
        540
        16.0
        25
        230
        215
        78
        200
        36
        40
        260
        265
        105
        250
        54
        50
        300
        237
        110
        300
        69
        80
        390
        414
        155
        350
        120
        100
        450
        440
        175
        350
        150



          江蘇唯科閥門有限公司產品廣泛應用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。產品暢銷全國各地,優質的質量,高效的服務,深得用戶的信賴和廣泛的贊譽。

        訂貨須知:

        一、①節流截止排污閥產品名稱與型號②節流截止排污閥口徑③節流截止排污閥是否帶附件以便我們的為您正確選型④節流截止排污閥的使用壓力⑤節流截止排污閥的使用介質的溫度。
        二、若已經由設計單位選定江蘇唯科閥門公司的節流截止排污閥型號,請按節流截止排污閥型號直接向我司銷售部訂購。
        三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的唯科公司專家為您審核把關。
        感謝您訪問我們的網站【http://www.jswkv.com江蘇唯科閥門有限公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
