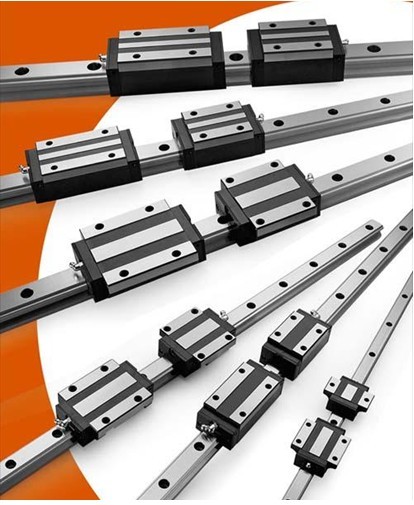

1． HIWIN HG系列線性滑軌HG系列線性滑軌，為四列式單圓弧牙型接觸線性滑軌，同時整合最佳化結構設計之超重負荷精密線性滑軌，比其他同類型之四列式線性滑軌提升30%以上之負荷與剛性能力；具備四方向等負載特色，及自動調心功能，可吸收安裝面的裝配誤差，得到高精度的訴求。
特點：
1、 容許負荷大
2、 所有方向皆具備有高剛 性
3、 潤滑構造簡單
4、 自動調心能力
5、 具有互換性
2． HIWIN MGN/MGW系列線性滑軌
MGN系列特性：
體積小、輕量化，特別適合小型化設備使用。
滑塊、滑軌材質提供不銹鋼及合金鋼兩種。不銹鋼材
質之線性滑軌，包含滑塊、滑軌及其它金屬配件如鋼
珠、保持器等，皆使用不銹鋼材質。具備防銹特性。
采用歌德型四點接觸設計，可承受各方向負荷，具備
鋼性強，精度高特性。
有鋼珠保持器設計，在精度允許下具備互換性。
MGW系列特性：
加寬滑軌之設計大幅提升力矩負荷能力，可單軸使用。
歌德型四點接觸設計，可承受各種方向之負荷并具備高鋼性之特點。
滑塊裝有微小型保持鋼絲，取下滑塊鋼珠也不會脫落。
滑軌、滑塊及所有金屬配件均采用不銹鋼材質，具抗腐蝕之特性
3．HIWIN 自潤式（E1系列）線性滑軌
特性：自動給油潤滑，無需其他潤滑機構，維護保養容
易，提高環境清潔度，節省潤滑油使用量
用途：半導體設備、自動化設備、精密量測儀器
4．HIWIN 金屬端蓋式線性滑軌
特性：耐熱、耐冷性極佳，使用環境溫度可達150°C
用途：焊接機器，半導體設備，玻璃生產設備，熱處理
設備高溫環境.
臺灣（hiwin）上銀－－常見的直線導軌規格型號
HG系列直線導軌（精密級現貨）
HGR15-R1000-H，HGR20-R1000-H，HGR25-R1000-H，HGR30-R1000-H
HGR35-R1000-H，HGR45-R1000-H，HGR55-R1000-H，HGR65-R1000-H
HGH系列重負荷滑塊（精密級現貨）
HGH15CAZ1H，HGH20CAZ1H，HGH25CAZ1H，HGH30CAZ1H，HGH35CAZ1H，HGH45CAZ1H，HGH55CAZ1H，HGH65CAZ1H
HGW系列重負荷滑塊（精密級現貨）
HGW15CCZ1H，HGW20CCZ1H，HGW25CCZ1H，HGW30CCZ1H
HGW35CCZ1H，HGW45CCZ1H，HGW55CCZ1H，HGW65CCZ1H
HGH系列超重負荷滑塊（精密級現貨）
HGH20HAZ1H，HGH25HAZ1H，HGH30HAZ1H，HGH35HAZ1H
HGH45HAZ1H，HGH55HAZ1H，HGH65HAZ1H
HGW系列超重負荷滑塊（精密級現貨）
HGW20HCZ1H，HGW25HCZ1H，HGW30HCZ1H，HGW35HCZ1H
HGW45HCZ1H，HGW55HCZ1H，HGW65HCZ1H
EG系列直線導軌（精密級現貨）
EGR15-R1000-H，EGR20-R1000-H，EGR25-R1000-H，EGR30-R1000-H
EGH系列重負荷滑塊（精密級現貨）
EGH15CAZ1H，EGH20CAZ1H，EGH25CAZ1H，EGH30CAZ1H
EGW系列重負荷滑塊（精密級現貨）
EGW15CAZ1H，EGW20CAZ1H，EGW25CAZ1H，EGW30CAZ1H
EGW15CBZ1H，EGW20CBZ1H，EGW25CBZ1H，EGW30CBZ1H
EGH系列中負荷滑塊（精密級現貨）
EGH15SAZ1H，EGH20SAZ1H，EGH25SAZ1H，EGH30SAZ1H
EGW系列中負荷滑塊（精密級現貨）
EGW15SAZ1H，EGW20SAZ1H，EGW25SAZ1H，EGW30SAZ1H，
EGW15SBZ1H，EGW20SBZ1H，EGW25SBZ1H，EGW30SBZ1H
MGN系列不銹鋼直線導軌（精密級現貨）
MGN7-R1000-H-M，MGN9-R1000-H-M，MGN12-R1000-H-M，
MGN15-R1000-H-M
MGN系列不銹鋼滑塊（精密級現貨）
MGN7-C-H-M，MGN9-C-H-M，MGN12-C-H-M，MGN15-C-H-M
MGN系列不銹鋼加長滑塊（精密級現貨）
MGN7-H-H-M，MGN9-H-H-M，MGN12-H-H-M，MGN15-H-H-M
MGW系列寬幅型不銹鋼直線導軌（精密級現貨）
MGW7-R1000-H-M，MGW9-R1000-H-M，MGW12-R1000-H-M，
MGW15-R1000-H-M
MGW系列寬幅型不銹鋼滑塊（精密級現貨）
MGW7-C-H-M，MGW9-C-H-M，MGW12C-H-M，MGW15C-H-M

東莞市中昊機電設備有限公司
聯系人：楊小姐 手機：13620425260
傳真：0769-21683430
郵箱：332114016@qq.com
QQ：332114016 / 1035885623


以下內容與本公司無關：

直線導軌又稱線軌、滑軌、線性導軌、線性滑軌，用于直線往復運動場合，擁有比直線軸承更高的額定負載，同時可以承擔一定的扭矩，可在高負載的情況下實現高精度的直線運動.

[1]分為方形滾珠直線導軌，雙軸芯滾輪直線導軌，單軸芯直線導軌。

大陸稱直線導軌，臺灣一般稱線性導軌，線性滑軌。

直線運動導軌的作用是用來支撐和引導運動部件，按給定的方向做往復直線運動。依按摩擦性質而定，直線運動導軌可以分為滑動摩擦導軌、滾動摩擦導軌、彈性摩擦導軌、流體摩擦導軌等種類�！蛑本�軸承主要用在自動化機械上比較多,直線導軌的移動元件和固定元件之間不用中間介質。像德國進口的機床,折彎機,激光焊接機等等,當然直線軸承和直線軸是配套用的.像直線導軌主要是用在精度要求比較高的機械結構上,

滑塊-使運動由曲線轉變為直線。新的導軌系統使機床可獲得快速進給速度，主軸轉速相同的情況下，快速進給是直線導軌的特點。直線導軌與平面導軌一樣，有兩個基本元件；一個作為導向的為固定元件，另一個是移動元件。由于直線導軌是規范部件，對機床制造廠來說．唯一要做的只是加工一個安裝導軌的平面和校調導軌的平行度。當然，為了保證機床的精度，床身或立柱少量的刮研是必不可少的多數情況下，裝置是比較簡單的作為導向的導軌為淬硬鋼，經精磨后置于安裝平面上。與平面導軌比較，直線導軌橫截面的幾何形狀，比平面導軌復雜，復雜的原因是因為導軌上需要加工出溝槽，以利于滑動元件的移動，溝槽的形狀和數量，取決于機床要完成的功能。例如：一個既承受直線作用力，又承受顛覆力矩的導軌系統，與僅承受直線作用力的導軌相比．設計上有很大的不同。

而用滾動鋼球。因為滾動鋼球適應于高速運動、摩擦系數小、靈敏度高，滿足運動部件的工作要求，如機床的刀架，拖板等。直線導軌系統的固定元件(導軌)基本功能如同軸承環，裝置鋼球的支架，形狀為“v字形。支架包裹著導軌的頂部和兩側面。為了支撐機床的工作部件，一套直線導軌至少有四個支架。用于支撐大型的工作部件，支架的數量可以多于四個。
