【主要技術參數】

產品商標

徐工牌

公告批次

232

產品名稱

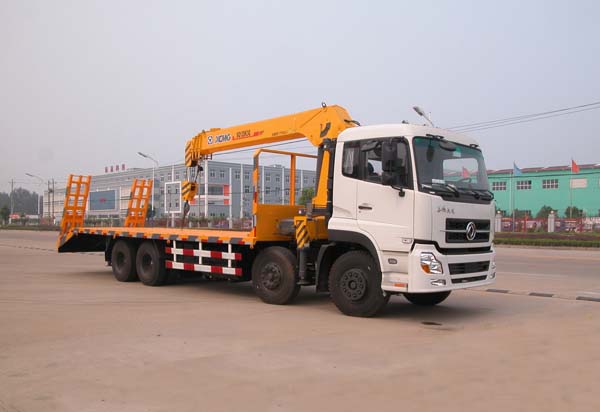

XZJ5254JSQ型隨車起重運輸車

產品號

ZH8NC3NL06K

總質量

24900

罐體容積

額定載質量

9125,9325,9925,10225,9060,9260,9860,10160,8685,8885,9485

外形尺寸

10960,11960×2500×3800,3790,3640,3630

整備質量

15645,15445,14845,14545,16085,15885,15285,14985

貨廂尺寸

7000,7300,7350,7400,8000,8300,8150,8450×2294×800,550

額定載客

準拖掛車總質量

駕駛室準乘人數

2,3

載質量利用系數

接近角/離去角

20/13,20/10

前懸/后懸

1460/2850,1460/3450

軸數

3

軸距

5350+1300,5700+1300

軸荷

6990/17910(并裝雙軸)

最高車速

90

其它

選裝上車起重機型式為折臂式起重機型號、額定起升質量及重量分別為(Kg): SQ12S:12000,4600,SQ12Z:12000,4400,SQ10S:10000,3800, SQ10Z:10000,3500,當外形長度尺寸10960(mm)時參數對應關系為:貨廂欄板內尺寸長(mm):7200,7300,7350,7450,整備質量(Kg):15645,15445,14845,14545,額定載質量(Kg): 9125,9325,9925,10225(駕駛室準乘人數為2人), 9060,9260,9860,10160(駕駛室準乘人數為3人)/離去角:13/后懸: 2850,當外形長度尺寸11960(mm)時參數對應關系為:貨廂欄板內尺寸長(mm):8200,8300,8350,8450,整備質量(Kg):16085,15885,15285,14985,額定載質量(Kg):8685,8885,9485,9785(駕駛室準乘人數為2人),8620,8820,9420,9720(駕駛室準乘人數為3人)/ 離去角:10/后懸: 3450;額定載質量(kg)還可為:9785,8620,8820,9420,9720..貨廂長(mm)還可為:8350,8450.額定質量(kg)還可為:10160,8685,8885,9485.整備質量(kg)還可為:15285,14985.隨底盤選裝前下視鏡安裝位置。側、后防護裝置為金屬護欄,材質Q235,連接方式為焊接連接,后部防護斷面高度:100mm,斷面寬:35mm,離地高度:500mm。

【底盤技術參數】

底盤型號

DFL1250A9

底盤名稱

載貨汽車底盤

商標名稱

東風牌

生產企業

東風汽車有限公司

外形尺寸

10460,10810,10640,10990,11080,11430×2480×3030,3600,3690

輪胎數

10

接近角/離去角

20/16,15,13

輪胎規格

10.00-20,10.00R20,11.00-20,11.00R20

鋼板彈簧片數

8/9

前輪距

1986

燃料種類

柴油

后輪距

1860/1860

排放標準

GB3847-2005,GB17691-2005國Ⅲ

發動機型號

發動機生產企業

排量

功率

ISDe230 30

ISDe245 30

ISDe270 30

C245 33

C230 33

C260 33

東風康明斯發動機有限公司

東風康明斯發動機有限公司

東風康明斯發動機有限公司

東風康明斯發動機有限公司

東風康明斯發動機有限公司

東風康明斯發動機有限公司

6700

6700

6700

8300

8300

8300

169

180

198

180

170

191
