公稱壓力：PN10～PN16
通徑范圍：DN50～DN2000
連接形式：對夾
傳動機構：蝸輪
工作溫度：常溫
主要材質：304
適用介質：各種高腐蝕化學介質
產品說明：
1、啟閉方便迅速、省力、流體阻力小，可以經常操作。
2、結構簡單，體積小，重量輕。
3、可以運送泥漿，在管道口積存液體最少。
4、低壓下，可以實現良好的密封。
5、調節性能好。

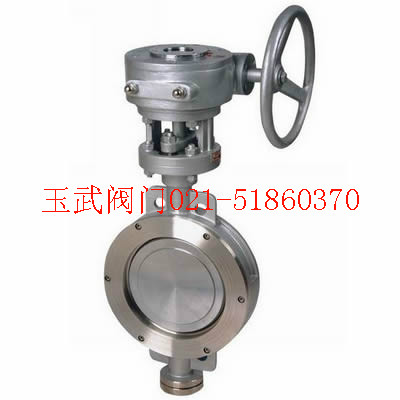

D371W不銹鋼蝸輪對夾式蝶閥產品型號：D371W-6P、D371W-6R、D371W-6RL、D371W-10P、D371W-10R、D371W-10RL、D371W-16P、D371W-16R、D371W-16RL、D371W-25P、D371W-25R、D371W-25RL
一、D371W不銹鋼蝸輪對夾式蝶閥主要技術參數
公稱通經DN（mm)
|
50～2000
|
|||
公稱藥理PN（MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
適用溫度
|
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
|
|||
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|||
泄漏率
|
符合GB/T13927-92標準
|
|||
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
|||
二、D371W不銹鋼蝸輪對夾式蝶閥主要零部件材料
零件名稱
|
材料
|
閥體
|
WCB、合金鋼、不銹鋼、QT450-10
|
蝶板
|
WCB、合金鋼、不銹鋼、QT450-10
|
閥軸
|
2Cr13不銹鋼、合金鋼
|
密封圈
|
不銹鋼圈
|
填料
|
柔性石墨
|
三、D371W不銹鋼蝸輪對夾式蝶閥采用標準
制造標準
|
JB/T 8527-97
|
法蘭標準
|
GB9113-2000
|
結構長度標準
|
GB12221-89
|
檢驗標準
|
GB/T 13927-92
|
D371W-10/16/25 P.R.L.RL不銹鋼蝸輪對夾式蝶閥主要外形連接尺寸
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
