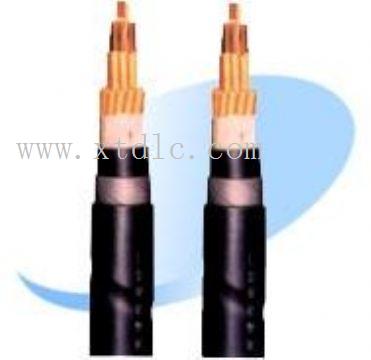

MKVV(2-14)×(0.71.01.52.5mm2礦用控制電纜 煤礦用控制電纜、MKVVP煤礦用塑料控制電纜、MKVV22煤礦用塑料絕緣電纜

執行標準：企標Q/TX001-2006 本標準適用于煤礦用銅芯聚氯乙烯護套阻燃控制電纜。

電纜型號、名稱、規格及用途

型號 名 稱 規格 用途

MKVV 銅芯聚乙烯絕緣聚氯乙烯護套阻燃礦用控制電纜 (2-14)*(4-6)

(2-61)*(0.75-2.5) 鋪設在室內、電纜內、管道等固定場合

MKVV22 銅芯聚乙烯絕緣聚氯乙烯護套鋼帶鍇裝阻燃煤礦用控制電纜 (7-61)*(0.75-1.5)

(4-14)*(4-6) 鋪設在室內、電纜內、管道、直埋，能承受較大機械外力的固定場合

MKVV32 銅芯聚乙烯絕緣聚氯乙烯護套鋼絲鍇裝阻燃礦用控制電纜 (2-61)*(0.75-2.5)

(4-14)*(4-6) 鋪設在室內、電纜內、管道、直埋、垂掛，能承受較大拉力的固定場合

MKVVP22 煤礦用銅芯聚乙烯絕緣聚氯乙烯護套編織屏蔽鋼帶鍇裝阻燃控制電纜 (4-14)*(4-6)

(4-61)*2.5mm2 鋪設在大磁場室內、電纜內、管道、直埋、垂掛，能承受較大拉力的固定場合

MKVVRP 煤礦用銅芯聚乙烯絕緣聚氯乙烯護套編織屏蔽阻燃控制軟電纜 (4-61)*(0.5-2.5)

(4-37)*(1.5-2.5) 鋪設在大磁場室內、電纜內、管道等固定場合

MKVV電纜,MKVVP電纜,MKVVP2電纜,MKVV22電纜,MKVV32電纜,MKVVR電纜,MKVVRP電纜,MKVVP22電纜等規格型號的煤礦用阻燃控制電纜，推薦電纜芯數為2,3,4,5,7,8,10,12,14,16,19,24,27,30,37,44,48,52,61芯



MKVV(2-14)*(4-6)mm2 ,(2-10)*10mm2 (2-61)*(0.75-2.5)mm2 MKVV22(7-61)*(0.75-1.5)mm2 (4-61)*2.5mm2 (4-14)*(4-6)mm2 MKVVP(7-61)*(0.75-1.5)mm2 (4-61)*2.5mm2 (4-14)*(4-6)mm2 MKVVP22(7-61)*(0.75-1.5)mm2 (4-61)*2.5mm2 (4-14)*(4-6)mm2

1、額定電壓450/750v

2、電纜導體的長度允許工作溫度為70攝氏度

3、電纜的敷設溫度應不低于0攝氏度，推薦的允許彎曲半徑；

4、無鎧裝層的電纜，應不小于電纜外徑的6倍

5、有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍。

6、有屏蔽結構的軟電纜，應不小于電纜外徑的6倍

采煤系統，掘進系統，機電系統，運輸系統，通風系統，排水系統，簡稱“采掘機系統”+排水系統。另外，我國將在全國煤礦建立完善監測監控、人員定位、緊急避險、壓風自救、供水施救和通信聯絡等井下安全避險六大系統

　　1、監測監控、 系統主機必須雙機備份，備機能在5分鐘內啟動。主機或顯示終端必須設在調度室。

　　機房及監控系統地面設備檢查

　　從系統內選擇一個重點采煤工作面，找出工作面上隅角甲烷傳感器、及其控制的斷電控制器和相應的饋電設備，通過上隅角甲烷傳感器每次調校時的甲烷超限斷電情況，檢查當甲烷超限時，上隅角甲烷傳感器控制的斷電器的執行情況和相應饋電傳感器反饋狀態，另外，可通過曲線圖的變化反應出斷電與饋電穩定性。

　　模擬圖顯示。在具有說明巷道、設備布置等背景圖上，將實時監測到的開關量狀態，用相應的圖樣在相應的位置模擬顯示；將實時監測到的模擬量數值在相應位置顯示。同時用紅色等標注報警、斷電及饋電異常。點擊設備模擬圖或模擬量顯示值，可以彈出相關信息的選擇菜單，供進一步查詢

　　采煤工作面采用串聯通風時，被串工作面的進風巷必須設置甲烷傳感器。

　　2、人員定位、

　　 煤礦井下人員定位系統又稱煤礦井下人員位置監測系統和煤礦井下作業人員管理系統。煤礦井下人員位置監測系統具有:人員位置、攜卡人員出入井時刻、重點區域出入時刻、限制區域出入時刻、工作時間、井下和重點區域人員數量、井下人員活動路線等監測、顯示、打印、存儲、查詢、異常報警、路徑跟蹤、管理等功能。

　　煤礦井下人員位置監測系統在遏制超定員生產、事故應急救援、領導下井帶班管理、特種作業人員管理、井下作業人員考勤等方面發揮著重要作用。

　　煤礦井下人員位置監測系統一般由識別卡、位置監測分站、電源箱（可與分站一體化）、傳輸接口、主機（含顯示器）、系統軟件、服務器、打印機、大屏幕、UPS電源、遠程終端、網絡接口、電纜和接線盒等組成。

　　3、通訊聯絡、

　　通信距離

　　系統的有效通信距離應不小于10km；無線通信距離應不小于100m。

　　容量

　　系統中信號裝置數量、終端設備數量、信號裝置或系統內終端設備并發數量由相關標準規定。

　　終端設備輸出功率

　　系統終端設備的輸出功率由相關標準規定。

　　信號設備輸出功率

　　系統信號設備的輸出功率由相關標準規定。

　　無線設備工作頻率

　　系統中無線設備的工作頻率由相關標準規定。

　　備用電源工作時間

　　電網停電后，系統中設備的備用電源連續工作時間應不小于2小時。天纜小貓集團公司（天津市電纜總廠橡塑電纜廠）
