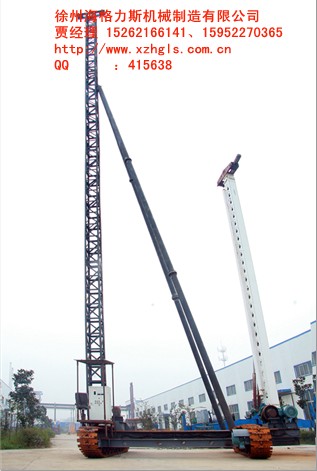

插板機 20米履帶插板機

徐州海格力斯機械制造有限公司15262166141、15952270365賈經理插板機，插板機是軟基礎處理中常用的地基處理設備。插板機因為打的是排水板和袋裝砂井，所以插板機又叫排水板打樁機、袋裝砂井打樁機。插板機的結構及工作原理插板機就位后通過振動錘對準插孔位下沉，排水板從套管內穿過與端頭的錨靴相連，套管頂住錨靴將排水板插到設計入土深度，拔起套管后，錨靴連同排水板一起留在土中，然后剪斷連續的排水板，即完成一個排水孔插板操作。徐州海格力斯機械制造有限公司生產的插板機分為1、鋼軌式插板機 2、履帶式插板機 3、壓步履式插板機　其中鋼軌式插板機用于較軟地質，履帶式用于偏硬地質，液壓步履式行走方便靈活，可360°回轉�！　�1.鋼軌式插板機按照打設深度分為，最大打樁深度為20米鋼軌插板機和25米鋼軌插板機；2.履帶插板機按照打設深度分為20米履帶插板機、25米履帶插板機和30米履帶插板機；3、液壓步履插板機，最大打樁深度為分為20米液壓步履插板機、25米液壓步履插板機和30米液壓步履插板機，插板機的動力系統 ：配11KW-33KW振動錘，通電后產生激振力將插管打入土中。插板機整機行走也有電動機或者液壓系統控制。公司生產的履帶插板機是一種用于向陸地軟基層中插入排水板或設置袋裝沙袋的履帶行走式插板機，該履帶插板機機包括主架，主架上端連接有滑輪頭，卷揚機鋼絲繩繞過滑輪頭與振動錘相連，振動錘與排水板插管上端相連，主架中部與大梁后端之間連接有斜撐桿，主架下端通過鉸鏈和螺栓與大梁相連，大梁上面連接有A型架、卷揚機和電控柜，大梁下面連接有履帶行走底盤。采用履帶行走式結構，直線前進，不限距離長短，施工中不需象鋼軌式插板機那樣人工頻繁地挪移鋼軌和枕木，勞動強度小。轉向也很方便，以內側定點不動，只啟動外側驅動減速機，插板機便可在360度范圍內任意轉向沒有樁位死角，行走靈活、迅速，移位非常方便快捷，大大提高了勞動生產效率。絕不會發生步履式樁架經常因支腿下陷而移動困難的情形。該履帶插板機機有利于城市施工和環境保護。采用電動機驅動噪音小，不干擾居民；不燃燒柴油，無廢氣排放；維修簡單。電動機的故障率和維修成本均遠低于柴油機和液壓驅動系統
該履帶插板機主要用于沿海軟基處理，圍海造地等施工領域。立柱采用井字架結構，具有重量輕，強度高的特點；結構簡單，維護方便，轉移工地靈活便捷等優點。

20米履帶插板機參數及性能：

  型號 ZTL20-20

    插 管 直 徑 φ133 mm

    打 設 深 度 20m

    振動錘電機功率 22 kw

    行走速度 5.67 m/min

    地面允許最大坡度 2°

    主架高度 20 m

    電源要求 75KVA

    樁錘形式 偏心振子式

    距離 ＜100m

    振動錘激震力 140KN

    偏心軸轉速 970r/min

    卷揚機功率 30kw

賈惠 15952270365

    提升速度 12.7 m/min

    鋼絲繩直徑 19.5 mm

    工作狀態尺寸 21.8×7.8×5.8m

    卷筒容繩量 150m

    自重 13.9 T

    優點：

    質保期三到六個月，終身維護。

如您對20米履帶插板機有任何疑問，可以撥打電話15262166141、15952270365賈經理咨詢�；蛘叩顷懢W站http://www.xzhgls.cn 查詢。
