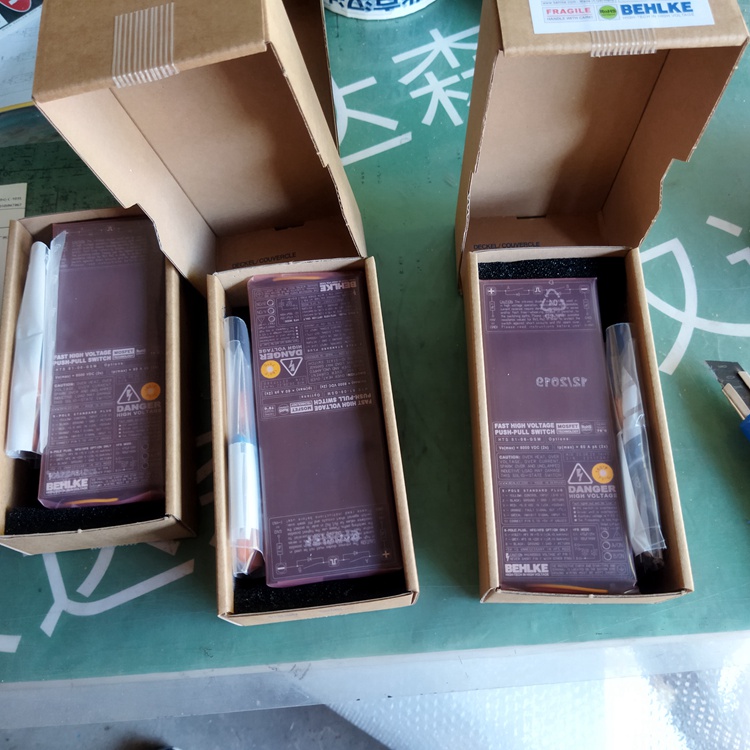

德國BehlkeHTS 101-03高壓開關帶液體冷卻用于大學實驗室
Behlke產品型號介紹：
1)帶屏蔽輸入的HTS 101-03（選件 LS-C）包括 1m 聯動電纜和第二個插座。高品質自鎖系統 (LEMO)。外殼：阻燃耐熱硬塑料。
2) 扁平外殼中的HTS 101-03（選項 FC），帶有用于控制連接的焊針（選項 PIN-C）。尺寸 89x64x17 毫米。符合 UL94-V0 的阻燃和耐熱外殼。
3)帶有陶瓷冷卻表面的HTS 101-03（選項 CCS）。開關模塊的頂部由陶瓷制成，以降低對環境的熱阻。推薦強制對流。
4)高溫超導 101-03帶鍍鎳銅散熱片（選項 CF）。提供各種尺寸、形式和厚度（-X1、-X2、-XS、-LC、-1）。帶有選項 CF 的開關也可以浸入油箱中。
5)帶有石墨散熱片的HTS 101-03 （選項 CF-GRA）。
與銅相比，石墨具有相似的冷卻性能，但重量僅為銅的 20%。請注意降低的熱容量
6) HTS 101-03帶有選項 CF-CER（陶瓷散熱片）。
陶瓷散熱片是無電位的，可以降低噪聲關鍵應用中的 EMI。我們建議強制對流。
7)高溫超導 101-03
 帶有無電位銅冷卻法蘭 (opt.GCF) 和高頻開關選項 (opt. HFS)。法蘭可以安裝在散熱器上。對于中等 f(max) 和中等 Pd(max)。
8)帶間接液體冷卻的HTS 101-03（選項 ILC）。
用于自來水和其他導電冷卻劑。內部熱交換器由陶瓷制成。對于中等 f(max) 和中等 Pd(max)。
9)帶直接液體冷卻的HTS 101-03（選項 DLC）。
用于非導電流體（例如 GALDEN HT-135 或低粘度油）。最適合功耗非常高的高頻應用。

10)高溫超導 101-03 脈沖發生器配置（選項 PC），帶高壓尾纖（選項 PT-HV）、屏蔽輸入（LS-C）和塑料法蘭外殼（選項 FH）。

可以 集成 HV 插座和其他零件組件以制作定制的 OEM 脈沖器。選件 PC 也可以與上述冷卻選件結合使用。

11) HTS 101-03帶有獨立的控制單元（選項 SEP-C）。將控制電子設備放置在距離電力電子設備最遠 1m 的地方。帶自鎖迷你插頭的插頭連接。

12) 如果它必須非常�。盒碌� HTS 緊湊型系列。(12 kV/15A) 帶有選項 FC 和 PIN-C（扁平外殼 + 輸入引腳）。

尺寸 79x38x17 毫米 緊湊型系列開關的直流電壓高可達 24kV，交流電壓高可達 12kV。推挽式開關可提供高達 12kV 的電壓和高達 6 kV 的推挽式交流開關

Behlke型號舉例
Behlke HTS  40-06
Behlke HTS  50-05
Behlke HTS  80-03
Behlke HTS  160-01
Behlke HTS  20-08
Behlke HTS  30-06
Behlke HTS  150
Behlke HTS  180
Behlke HTS  300
Behlke HTS  340
Behlke HTS  100-202
Behlke HTS  200-10
