東碩機機械數控立式鋼筋彎曲中心SYGTB-32數控鋼筋彎曲機

數控立式鋼筋彎曲中心 鋼筋籠自動成型機 數控彎箍機

數控鋼筋剪切生產線 鋼筋彎曲機型號規格 鋼筋液壓彎曲機

鋼筋籠滾焊機 鋼筋數控彎曲中心 鋼筋籠繞筋機

技術參數：

鋼筋直徑   12—32mm ，二級和三級螺紋鋼均可達32mm

彎曲方向   雙向

彎曲間距   最小500mm

彎曲最大角度  ±0°——180°

彎曲速度   60°/秒

移動速度   0.6m/s

長度精度   ±1mm

角度精度   ±1°

總功率    20KW

一次彎曲支數

直徑   D12  D16  D18  D20  D25  D28  D32

支數    5    4    4    3   2   1   1

產品詳情

數控鋼筋彎曲機是濟寧東碩機械設備有限公司專為高層建筑、高速公路、高速鐵路、大型橋梁等工程混凝土結構內主骨架鋼筋的彎曲加工高性能產品,最大能加工直徑φ36mm的高強度螺紋鋼。本機特點是中間有一個鋼筋加緊機構，有兩個機頭在特定的軌道上可以自由移動彎曲。具備在一個工作單元內同時進行

彎曲的加工能力。是我公司獨立研發的具有自主知識產權的鋼筋加工設備。我們在研發上力求人性化，能滿足各個層次的人群操作使用，同時加工精度高、效率高滿足工程工期要求, 每個工作班相比普通彎

可替代10名操作工的加工量，可給客戶帶來實實在在的效率和收益。

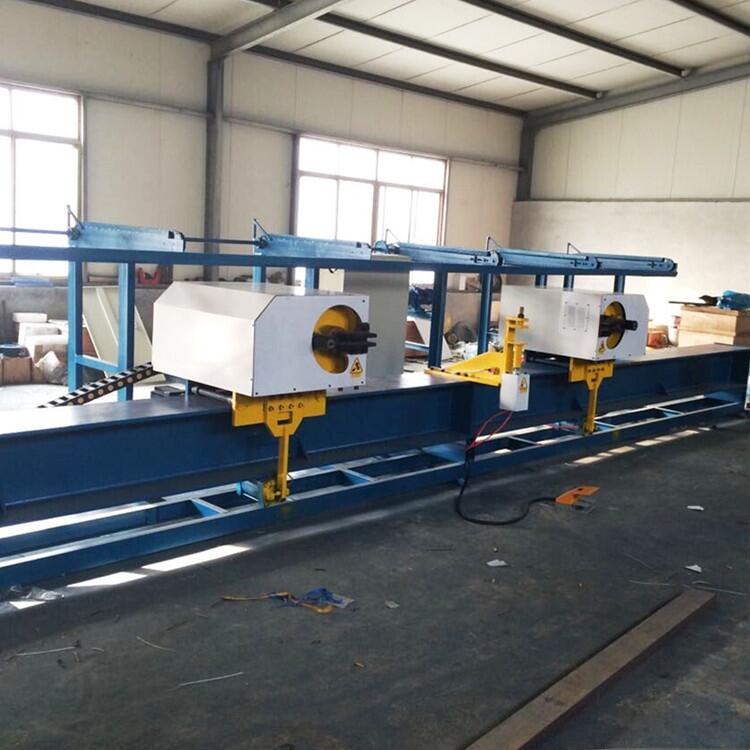

設備大圖

數控鋼筋彎曲機說明:

SYGTB-32雙機頭數控鋼筋加工中心是用于鋼筋彎曲的專用裝備。該設備具有操作簡單，維護方便，經濟實用的特點。特別適用于各種工程

標段、鋼筋集中加工工廠等鋼筋批量加工的場合使用。

彎曲機頭裝置：

彎曲機頭結構緊湊，加工鋼筋范圍廣，具有自主知識產權。彎曲機頭移動由伺服電機驅動，鋼筋彎曲長度實現數字控制，機頭移動響應快，定位精度高。彎曲電機采用變頻技術，鋼筋加工準確，高效，節能�？赏瑫r彎曲多根鋼筋。

支架及機身

彎曲平臺導軌采用高強度移動導軌，經久耐用，不易變形。高強度自動儲料架，可實現連續生產。

自動定尺裝置：

   自動定尺裝置用于確定鋼筋端頭位置，由伺服電機控制自動定位，無需人工測量和固定，定位精度高，安全可靠。具有自動鎖定機構，確保鋼筋端頭定位精度。該裝置的擺動式擋板自動避讓鋼筋，確保鋼筋彎曲精度。

性能優勢：

 1、該設備有兩個獨立彎曲中心,能同時或獨立正反彎曲各種形狀箍筋,大大提高效益及工作速度,降低人工及成本

2、彎曲主機唯一采用日本原版技術和機械原理，結構設計合理，彎曲力量大，角度調節方便，準確。

   3、自動移動系統，采用伺服電機驅動和齒輪齒條傳動，誤差小，反應快。

   4、電控系統采用PLC可編程控制，可實現故障自動識別、圖形編輯、技術等功能。

   5、是鋼筋加工場實現標準化施工的必選利器。

技術參數：

鋼筋直徑   12—32mm ，二級和三級螺紋鋼均可達32mm

彎曲方向   雙向

彎曲間距   最小500mm

彎曲最大角度  ±0°——180°

彎曲速度   60°/秒

移動速度   0.6m/s

長度精度   ±1mm

角度精度   ±1°

總功率    20KW

一次彎曲支數

直徑   D12  D16  D18  D20  D25  D28  D32

支數    5    4    4    3   2   1   1

設備配置（高端）

承料架 1套，電機驅動，自動上料，可載重2T以上 ，數控彎曲機頭 2臺，立式自動彎曲；伺服驅動，彎曲力量強大；兩機同時或獨立正反彎曲各種形狀箍筋,大大提高效益及工作速度,降低人工及成本

自動行走機構 1套，伺服驅動，高精齒輪齒條嚙合傳動 ，確保鋼筋長度精準

電控系統 1臺， PLC控制。人機界面（觸摸屏）立式操作臺；程序實用、易學，適合工地工人現場作業 空壓機 1臺，隨機工具及說明書 1套

設備技術配置
