LBY-3A型頂板離層指示儀是監測頂板巖層分離時所產生位移量的專用儀器，用于監視監測頂板位移(圍巖離層)量,避免頂板(圍巖)塌方冒頂。LBY-3A型頂板離層指示儀主要適用于采用錨桿、錨索支護的巷道頂板及需要測量頂板位移的工作面。為煤礦工程技術人員和檢測工作人員提供確定錨桿的長度、抗拉強度，是了解所使用錨桿、錨索的合理性、經濟性的科學依據。e5fkbVbww0609

通過對各類錨網巷道的的頂板離層觀測，普遍認識到頂板離層觀測對錨網巷道的支護、改革起到一定的指導和作用。根據頂板離層儀觀測到的數據分析，得出不同的地質條件、巖性變化等情況，總結出了錨網巷道錨網范圍內離層量，及時采取其它有效的支護措施，防止頂板塌落事故的發生，確全生產。

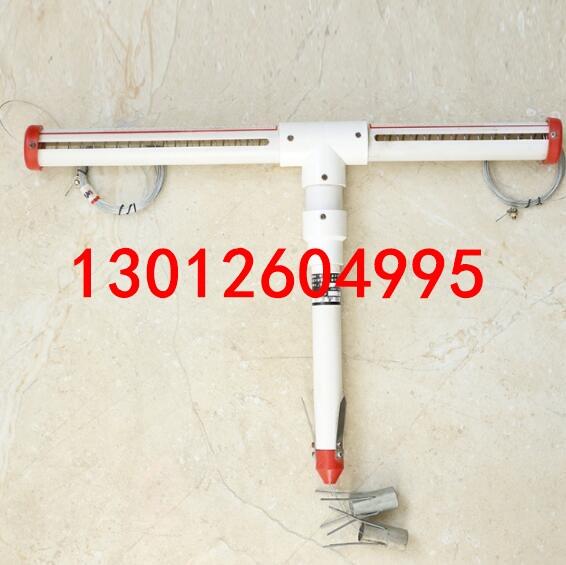

頂板離層指示儀主要由基點錨頭、測繩、套筒、防水牌、內測筒、外測筒組成

主要性能參數

⑴測量方式：彩色顯示

⑵測量點數：2個（3個）

⑶量程：200 mm

⑷讀數精度：1 mm

⑸安裝錨孔直徑：28.42 mm

頂板離層儀的使用規定

1、巷道每隔5m—10m安設一個LBY-3頂板離層指示儀；離層指示儀安裝位置距迎頭不得超過1.5m,否則無法頂板離層的全過程；

2、鋼繩應事先盤好，推入錨固器時逐圈展開，以防糾纏打結；

3、淺部基點錨固器一定要準確定位，為此可提前在安裝桿上做好標記；

4、安裝后，兩個刻度游標均應處于自由伸縮狀態，不得有任何卡阻現象；

5、施工區隊要將頂板離層指示儀的設置、安裝、顯示標志牌的掛設納入巷道施工的責任制。如巷道每隔5m—10m按1個LBY-3頂板離層指示儀

安裝步驟：

用錨桿鉆機φ28mm鉆頭打7m—8m深的孔；

深部基點：用安裝桿將深部基點錨固器推入孔中，直至孔底，抽出安裝桿后，手拉一下鋼絲繩，確認錨固器已卡住，深部基應固定頂板以上7m—8m處；

淺部基點：用安裝桿推入淺部基點錨固器至2.3米處，抽出安裝桿后用手拉一下鋼絲繩，確認錨固器已固定住；

兩端固定螺絲對準刻度：記下淺部、深部的初始讀數，用螺絲卡死，并截去多余鋼繩。
