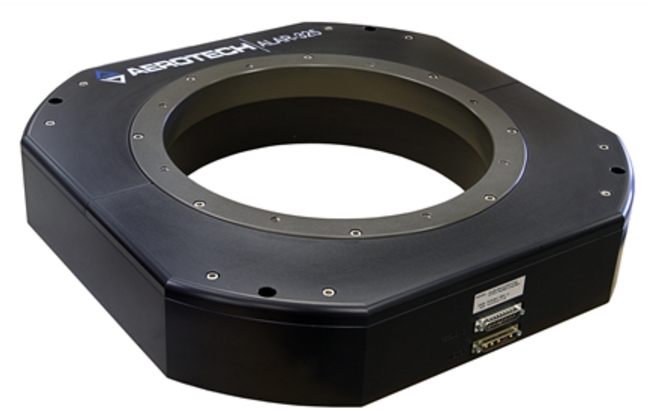

Aerotech阿拉爾ALAR低壓大口徑旋轉工作臺

型號

ALAR100LP

ALAR150LP

ALAR200LP

ALAR250LP

ALAR325LP

機械軸承，直接驅動旋轉臺，薄型

1設計特點

2外形小巧，整個舞臺高度短至65毫米

3直接驅動扭矩馬達提供極其、平滑、無齒輪的旋轉

4慷慨的軸向和徑向負載能力適用于線性/旋轉平臺組合和某些萬向節配置

5長期使用壽命和一致的性能

6專為輕松集成到多軸系統和機器而設計

Aerotech的ALAR系列直接驅動旋轉平臺提供卓越的角度ding位和速度控制。ALAR-LP(低剖面)提供了大的有效載荷能力和短的總高度，使其成為需要垂直旋轉軸的空間或重量受限應用的理想選擇。ALAR系列的其他成員包括ALAR-SP和ALARXP，前者提供負載能力、扭矩和外形尺寸的平衡，后者提供水平的扭矩。更多技術內容及應用請王義鑫 186-12-88-99-38

優勢:ALAR

ALAR-LP提供了許多優于蝸桿傳動級的優點。因為ALAR級使用直接驅動扭矩馬達，所以它們沒有齒隙、振動和通常與齒輪驅動級相關的過度磨損，并且它們還能夠有更高的速度和加速度。這些優勢轉化為更高的系統精度、可重復性和壽命，以及更大的吞吐量。用戶可以在更短的時間內更地制造、檢查或加工更多的零件，從而降低運營成本并提高利潤。

無刷無槽直接驅動電機

Aerotech的無刷直接驅動電機在所有ALAR階段都有特色。因為既沒有電刷需要磨損，也沒有齒輪系或聯軸器需要維護，所以ALAR級能夠高速和加速，并且隨著時間的推移具有一致、穩定的性能，沒有齒隙、卷繞或滯后現象。此外，ALAR

電機既無槽又無鐵，從而消除齒槽和扭矩波動，以提供異常平滑的運動。ALAR級非常適合需要出色輪廓運動、平滑掃描速度和增量步進的應用。更多技術內容及應用請王義鑫 186-12-88-99-38

低剖面大有效載荷容量

大直徑角接觸軸承提供了高軸向和徑向載荷能力，限度地提高了軸誤差運動、剛度和旋轉摩擦方面的ding位性能。ALAR-LP比ALAR-SP短40%，輕50%，這種低調的舞臺在空間和重量受限的應用中極具吸引力。當以垂直旋轉軸定向時，ALAR-LP表現。

簡化集成的靈活配置

ALAR-LP具有便于集成到多軸運動系統和子系統的特性和選項。它提供100 mm至325 mm的透明孔徑范圍，以及各種反饋選項，包括模擬1 Vpp、數字RS422和編碼器。連續的，更多技術內容及應用請王義鑫 186-12-88-99-38

360度的行程是標準的，有10度到340度的有限行程選項。ALAR-LP級甚至可以適用于真空環境。

應用程序

ALAR-LP平臺的常見應用包括單軸和多軸傳感器測試、dao彈導引頭測試、天線測試、慣性導航設備測試、光子元件對準、高精度激光加工和精密晶圓檢測。由于它們的高度和質量較低，ALAR-LP級

非常適合線性/旋轉工作臺組合，它們也可以用作萬向節布置中的方位角軸。大直徑透明孔和直接驅動電機使ALAR成為更傳統蝸輪的更好的替代品

Aerotech提供標準和定制集成服務，幫助您盡快使系統全面運行。以下標準集成選項可用于該系統。如果您不確定需要什么級別的集成，或者您希望與您的系統進行定制集成支持，更多技術內容及應用請王義鑫 186-12-88-99-38
