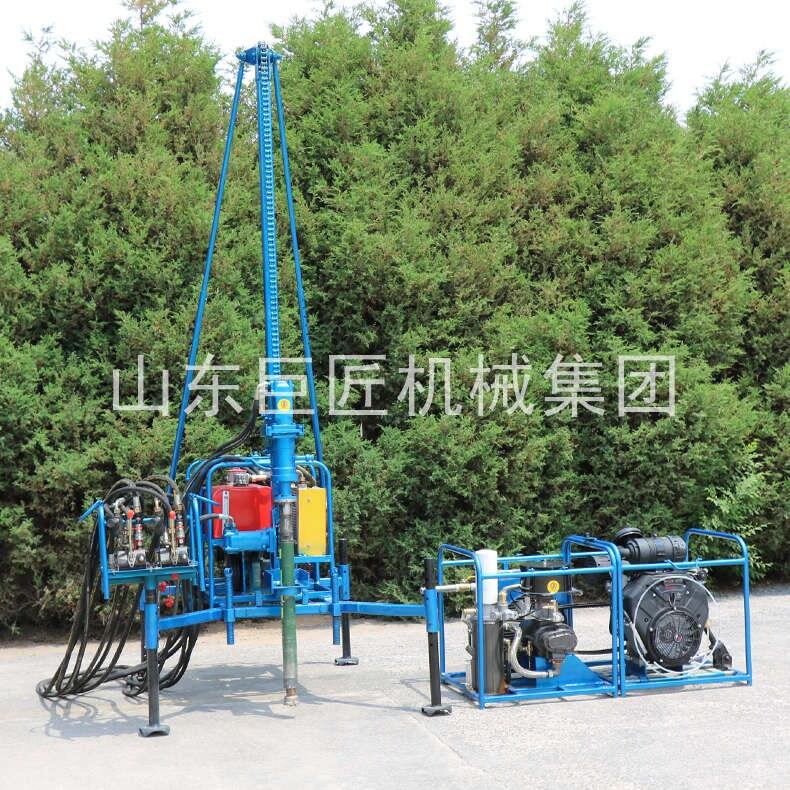

一、SDZ-30S氣動山地鉆機簡介
SDZ-30S氣動山地鉆機可滿足空氣震擊鉆孔等工藝施工要求，以適應不同地質環境的鉆孔作業。SDZ-30S氣動山地物探鉆機現已廣泛適用于山地、叢林、丘陵、戈壁、黃土塬、季節性農田等復雜無水地帶進行石油天然氣地震勘探、礦場勘探、地質結構調查等鉆孔工程施工作業。
二、 SDZ-30S氣動山地鉆機MAX點
1.采用輕量模塊化設計，拆裝快速，便于搬運。
2.鉆機底座和鉆架加強、加固，更加抗震，使用更長久。
3.底座前端設計有兩組絲杠支撐，提鉆時鉆機更穩定。
4.采用全新優化的液壓系統，效率更高、操控更好。
5.液壓油箱采用鈑金工藝制作成形，減少焊縫，經久使用不漏油。
6.加長液壓泵站和操作臺之間的油管，可實現3米外操作。
7.采用螺桿式空壓機，相比活塞機具備能耗低、噪音低、出氣品質高、排氣壓力穩定無脈動、運行故障率低等顯著優點。
三、SDZ-30S氣動山地鉆機技術參數
|
SDZ-30S氣動山地鉆機 |
|||
|
鉆機能力 |
鉆孔方式 |
|
空氣震擊鉆孔 |
|
鉆孔直徑 |
mm |
76 |
|
|
鉆孔深度 |
m |
30 |
|
|
鉆桿 |
mm |
Φ60*1500 |
|
|
給進行程 |
mm |
1850 |
|
|
液壓泵站 |
汽油機功率 |
hp |
35 |
|
額定壓力 |
Mpa |
20 |
|
|
額定流量 |
L/min |
60 |
|
|
動力頭 |
輸出扭矩 |
N.m |
1000 |
|
輸出轉速 |
r/min |
0～140 |
|
|
加壓提升系統 |
額定加壓力 |
KN |
7.5 |
|
額定提升力 |
KN |
15 |
|
|
提升速度 |
m/s |
0.77 |
|
|
螺桿空壓機 |
汽油機功率 |
hp |
35 |
|
排氣量 |
m3/min |
3.5 |
|
|
排氣壓力 |
Mpa |
0.8 |
|
四、SDZ-30S氣動山地鉆機配置清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
底座總成 |
套 |
1 |
包含底盤、支腿、絲杠支撐。 |
|
2 |
鉆架總成 |
套 |
1 |
包含斜拉桿、桅桿、鏈輪、鏈條、提升馬達、回轉馬達、進氣座。 |
|
3 |
泵站動力包 |
套 |
1 |
包含框架、發動機、皮帶輪、皮帶。 |
|
4 |
泵站總成 |
套 |
1 |
包含框架、液壓油泵、液壓油箱、液壓油管、散熱器。 |
|
5 |
液壓油管 |
套 |
1 |
包含液壓油管、連接頭。 |
|
6 |
操作臺 |
套 |
1 |
包含框架、平衡閥、控制閥、操作手柄、節流閥。 |
|
7 |
空壓機動力包 |
套 |
1 |
包含框架、發動機、皮帶輪、皮帶。 |
|
8 |
螺桿空壓機 |
套 |
1 |
包含框架、空壓機、散熱器。 |
|
9 |
氣帶 |
盤 |
1 |
用于連接空壓機和鉆機。 |
|
10 |
Φ60鉆桿 |
米 |
30 |
1.5米/根 |
|
11 |
Φ70沖擊器 |
支 |
1 |
Φ70 |
|
12 |
Φ76沖擊鉆頭 |
個 |
1 |
Φ76 |
產品不斷更新中，以上參數和配置如有變動，恕不另外通知，請以實物為準。山東巨匠機械集團有限公司專業供應山地物探鉆機，山地鉆機主要型號有YQZ-30液壓山地鉆機、SDZ-30S氣動山地鉆機。
