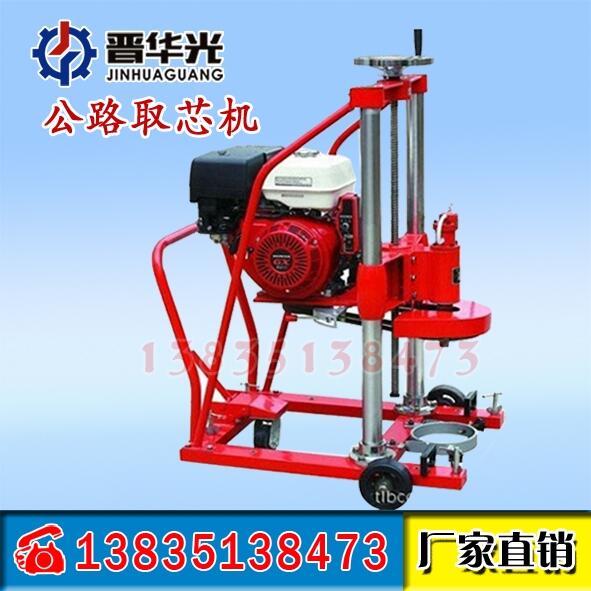

HZ-20型混凝土取芯機.取芯鉆頭

HZ-20型混凝土鉆孔取芯機該機是采用汽油發動機為動力（進口原機）起動方便，并配備了人造金剛石薄壁鉆頭。主要用于公路、、港口、大壩等混凝土，瀝青路面檢測設備、本機能取深度700厘米，主要在高等級公路能取混凝土、石灰石基礎等，進行抗壓、抗折試驗。

混凝土取芯機的技術參數：
1、鉆孔直徑200mm（50mm、100mm 150mm）
2、鉆孔深度700mm
3.功率：4KW
4.主軸轉速：800-1200/min
5.機器重量：140Kg
6.外型尺寸：1080×780×1150
7.可對砼試件進行切、割、磨平、一機多用。

砼鉆孔取芯機(混凝土鉆孔取芯機)主要用途：
20型工程鉆機采用高速切割技術，與薄壁金剛石鉆頭配套，廣泛用于工程建筑、市政工程、設備安裝工程和建筑檢查工程等領域的鉆孔與取芯。
1、在公路、、港口、大壩等混凝土、瀝青路面、石灰石基礎上取芯進行抗壓、抗折試驗。
2、安裝大型機械設備鉆地腳螺栓孔。
3、安裝橋梁扶手及交通防護欄桿鉆孔。
二、主要特點：
1、采用雙立柱結構、螺栓跟進，性好，操作簡單省力。配有行走輪，方便。
2、采用高速切割技術與薄壁金剛石鉆頭配套，可鉆切度鋼筋混凝土，鉆進效率高、孔位準確、孔壁光滑、成孔好、芯樣完整光滑、震動小，對建筑無損害。
砼鉆孔取芯機(混凝土鉆孔取芯機)主要技術參數：
1、大鉆孔直徑：200毫米   2、大鉆孔深度：700毫米（使用桿或芯管時可達1500毫米）   3、輸出轉數：800—1200轉/分    4、功率：5.5馬力    9.0馬力（汽油機）  4千瓦三相電機
5、機重：110千克（汽油機）    150千克（電動機）
四、操作
1、使用前工作
⑴加入93#無鉛汽油和油，加入機油的多少可根據機油尺刻度為準。
⑵在立柱上加入油，并轉動給進手柄和輸出軸，檢查給進和回轉是否靈
活可靠。
⑶好水源
⑷檢查各部位螺絲是否松動。
2、砼鉆孔取芯機(混凝土鉆孔取芯機)安裝
鉆頭對準孔位后，把三個行走輪搬起，讓底座落入地面。打小孔且混凝土強度不高時，則依靠鉆機的自身重量就可以竟鉆機固定，若打的孔徑較大，鉆機自身重量不能穩住鉆機時，可在底盤上放置重物（如砂袋、鐵塊、混凝土塊等）固定或打兩個螺栓加上壓桿（如槽鋼等）來固定鉆機就，鉆機固定要牢靠，不得搖晃，否則鉆空作業無常進行。
3、開孔
以上工作做好后，即可開孔作業，裝上鉆頭，啟動汽油機（詳情見汽油機用戶手冊）把進水管放入水桶內，水桶要到泵位置，然后手捏氣囊把水水泵，水泵上水后把水桶放到地面即可。油門調至大，開始輕搖給進手柄，使鉆頭地面。開孔要決：先給水后鉆進，給進速度要慢，鉆壓要小。嚴禁無水作業，以免燒毀鉆頭和水封。

4、正常鉆入
當開孔鉆進2—3毫米深后，即可轉入正常鉆進，此時給進壓力適當加大，正常
鉆進的要決是：給進壓力要適中，要保持均勻，碰到粗鋼筋給進壓力要減小。做到一聽二看，聽機器的聲音是否正常，看孔口是否返（冒）水。
5、終孔
到達所需深度后，即可停鉆。停鉆的要求是：先關機器后關水，若是深孔時，還不能立即提鉆和停水，而要用水沖孔一段時間，目的在于將孔內的巖粉沖洗干凈，
以防巖粉沉淀埋鉆，造成取芯困難。
砼鉆孔取芯機(混凝土鉆孔取芯機)注意事項
1、當出現卡鉆時，不允許采用強行起動機器的辦法來排除卡鉆，而應采用人工（如用搬手轉動鉆頭）排除后，方可重新啟動機器。
2、當巖芯卡在鉆頭內時，應立即停止鉆進，及時。時，只允許用橡膠錘或軟木棍輕輕敲擊鉆頭鋼體，反復敲擊即可將巖芯出來。嚴禁用鐵錘敲擊鉆頭或巖芯，嚴禁用鐵棍從鉆頭后部敲擊巖芯，以免損壞薄壁鉆頭。
3、使用前應仔細閱讀（汽油機用戶手冊）
4、嚴禁無水作業。
