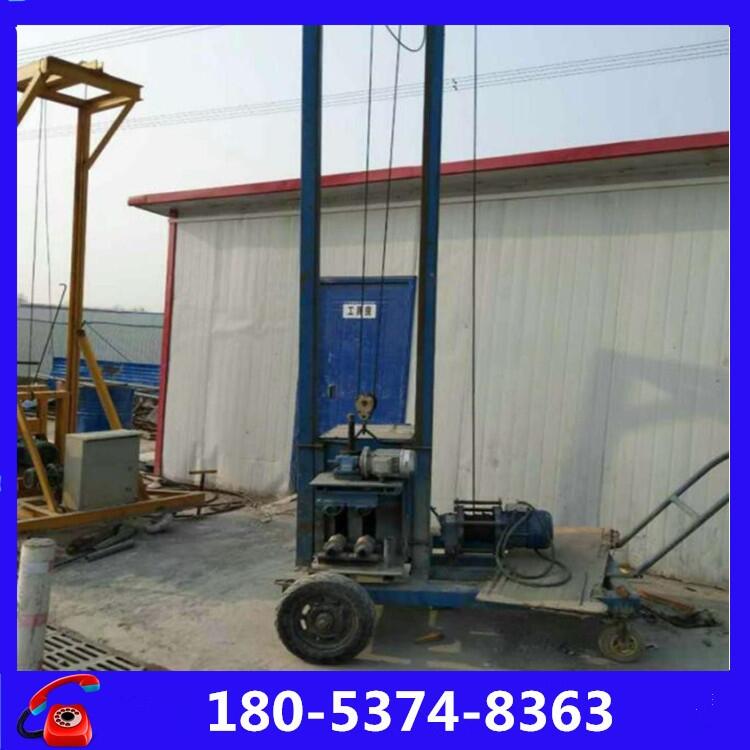

橡膠管自動穿管機 預制箱梁穿管機

型號：DJCG-80

組成：機架 電機 橡膠管推進系統 控制箱 變速箱

電壓380V 主電機4KW 升降電機1.5KW 減速機0.75KW

穿管長度：箱梁32米 T梁16米24米32米

穿管直徑：φ80mm φ70mmφ90mm

機架高度：3.2米。也可以根據客戶需求定做。

地板尺寸：900*1500mm

 橡膠管自動穿管機介紹 . 橡膠管自動穿管機的結構組成 針對預制箱梁預應力孔道橡膠管穿管過去大多采用人工穿管方式、費工費時、工人勞動強度高的特點，我梁場自制一套型號為CGJ-80的橡膠管自動穿管機，它主要由6部分組成：機架①、②；橡膠管推進系統；動力源；控制箱；變速箱；傳送架. 機架①采用有上、下層的整體框架結構，框架用90方鋼焊接而成，框架四周采用鐵皮包封；機架①上層放橡膠管推進系統、下層安放電機、變速箱及控制箱。機架②由四個帶螺母可調絲杠撐桿及90方管組成支架，通過轉動各撐桿的螺母可以分別調節每個撐桿的高度。其頂部焊接4個100方管，方便支架①套裝。通過調節撐腳的高度，就能調節穿管機推進系統出口的高低，使之能方便、準確達到所穿管孔道位置，推進阻力小。
