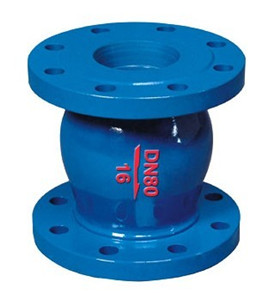

HC42X靜音止回閥概述
本公司生產的DRVZ型靜音止回閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程很短，停泵啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。
該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，以防止介質倒流及水錘對泵的損壞。
靜音止回閥 主要技術參數
型號 |
DRVZ/T-10 |
DRVZ/T-16 |
DRVZ/T-25Q |
公稱壓力 |
PN1.0MPa |
PN1.5MPa |
PN2.5MPa |
公稱通徑 |
DN50～DN300(mm) |
||
最高工作壓力 |
1.0MPa |
1.6MPa |
2.5MPa |
密封試驗壓力 |
1.1MPa |
1.76MPa |
2.75MPa |
殼體試驗壓務 |
1.5MPa |
2.4MPa |
3.75MPa |
靜音式止回閥主要零部件
零件名稱 |
材料 |
閥體、導流體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
閥座、軸瓦、閥瓣、軸 |
青銅或鉻不銹鋼 |
彈簧 |
不銹鋼 |
靜音止回閥 主要連接尺寸
(法蘭連接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88標準)
公稱通徑(mm) |
L(mm) |
50 |
120 |
65 |
150 |
80 |
180 |
100 |
240 |
125 |
300 |
150 |
350 |
200 |
450 |
250 |
500 |
300 |
550 |
350 |
575 |
400 |
600 |
450 |
650 |
500 |
700 |
