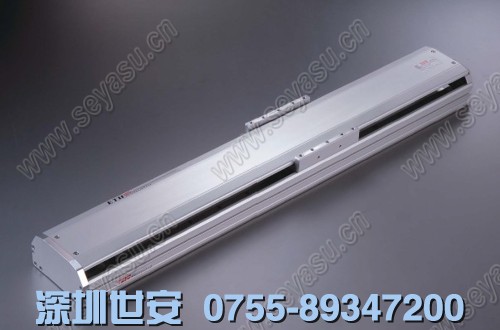

ETH17系列線性滑臺

產品價格：￥3650（人民幣）

規格：多款

發貨地：臺灣

品牌：

最小起訂量：1套

QQ洽談點擊詢價進入商鋪

東莞市世安氣動液壓設備有限公司（深圳）

免費會員

會員級別：

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：東莞市世安氣動液壓設備有限公司（深圳）

聯系人：盧耀（小姐）

聯系手機：

固定電話：

企業郵箱：sa886699@163.com

聯系地址：深圳市龍崗區龍崗鎮龍河路東方明珠城1座3201

郵編：518000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

ETH17系列線性滑臺屬于深圳世安所供應之原裝進口滾珠絲桿線性滑臺之一。我公司從事該款線性滑臺供應多年，在業內頗受好評。購買使用深圳世安所供應之線性滑臺不但質量有保障而且售后服務齊全，歡迎廣大用戶咨詢采購。

ETH17系列線性滑臺型號介紹：

產品特點：采用一體成型鋁擠型結構元素分析，得到最好的剛性與重量比之結構設計，特殊抗擾曲設計，長行程使用時，上蓋不容易扭曲變形。

ETH17系列線性滑臺基本參數：

性能	位置重復精度mm			±0.01
	螺桿導程mm			5	10	20
	最高速度mm/s			250	500	1000
	最大可搬重量	水平使用kg		110	90	75
		垂直使用kg		50	25	14
	定格推力N			1153	753	373
	標準行程mm			100—800mm/50間隔
部品	AC伺服馬達容量W			400
	滾珠螺桿外徑mm			C7Ø20
	高剛性直線滑軌mm			20×15
	連軸器mm			14×12
	原點及端點極限感應器		外掛	EE-S×672(NPN)
			內置	EE-S×674(NPN)

ETH17系列線性滑臺力矩分析：

水平安裝		A	B	C	墻面安裝		A	B	C	垂直安裝		A	C	水平使用
水平安裝		A	B	C	墻面安裝		A	B	C	垂直安裝		A	C	MY	1032(N)
導程5	60kg	2448	435	577	導程5	60kg	530	350	2438	導程5	20kg	3030	3030	MP	1034(N)
	100kg	2000	247	331		100kg	277	165	1995		30kg	1792	1792	MR	908(N)
	110kg	1846	202	269		110kg	215	118	1836		50kg	1262	1262	MR	908(N)
導程20	30kg	2652	899	994	導程20	30kg	982	815	2573	導程20	5kg	1700	1700
	50kg	1775	526	593		50kg	569	442	1680		10kg	2203	2202
	70kg	1396	317	267		70kg	337	232	1258		14kg	1485	1485

ETH17系列線性滑臺結構尺寸：

有效行程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250
L	504	554	604	654	704	754	804	854	904	954	1004	1054	1104	1154	1204	1254	1304	1354	1404	1454	1504	1554	1604	1654
A	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
M	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6	6
N	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16
KG	11.8	12.6	13.4	14.2	14.9	15.7	16.5	17.3	18	18.8	19.6	20.4	21.1	21.9	22.7	23.5	24.2	25	25.8	26.6	27.4	28.2	29	29.8

有效行程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250
L	380	430	480	530	580	630	680	730	780	830	880	930	980	1030	1080	1130	1180	1230	1280	1330	1380	1430	1480	1530
A	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
M	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6	6
N	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16
KG	11.8	12.6	13.4	14.2	14.9	15.7	16.5	17.3	18	18.8	19.6	20.4	21.1	21.9	22.7	23.5	24.2	25	25.8	26.6	27.4	28.2	29	29.8

有效行程	100	150	200	250	300	350	400	450	500	550	600	650
L	359.5	405.5	455.5	509.5	559.5	609.5	659.5	709.5	759.5	809.5	859.5	909.5
A	50	100	150	200	50	100	150	200	50	100	150	200
M	1	1	1	1	2	2	2	2	3	3	3	3
N	6	6	6	6	8	8	8	8	10	10	10	10
KG	11.8	12.6	13.4	14.2	14.9	15.7	16.5	17.3	18	18.8	19.6	20.4

有效行程	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250
L	959.5	1009.5	1059.5	1109.5	1159.5	1209.5	1259.5	1309.5	1359.5	1409.5	1459.5	1509.5
A	50	100	150	200	50	100	150	200	50	100	150	200
M	4	4	4	4	5	5	5	5	6	6	6	6
N	12	12	12	12	14	14	14	14	16	16	16	16
KG	21.1	21.9	22.7	23.5	24.2	25	25.8	26.6	27.4	28.2	29	29.8
