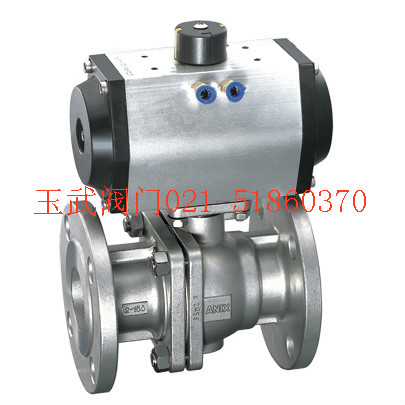

不銹鋼閥門Q641F-16P 氣動不銹鋼球閥不銹鋼氣動球閥

產品價格：￥1000（人民幣）

規格：Q641F-16P

發貨地：上海

品牌：

最小起訂量：1只

QQ洽談點擊詢價進入商鋪

上海玉武閥門有限公司

免費會員

會員級別：

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：上海玉武閥門有限公司

聯系人：周文水（先生）

聯系手機：

固定電話：

企業郵箱：ywfmyxgs@163.com

聯系地址：上海市嘉定區南翔鎮勝利路398號

郵編：201800

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

不銹鋼閥門系列

Z41W-150Lb不銹鋼美標閘閥	J41W不銹鋼截止伐	J41W不銹鋼法蘭截止閥
不銹鋼柱塞閥	D671F-16P不銹鋼氣動蝶閥	不銹鋼視鏡
不銹鋼氣動放料閥	不銹鋼液動切斷閥	J41W美標不銹鋼截止伐
J41W-40P不銹鋼截止閥	J41W-300Lb不銹鋼美標截止閥	G41W不銹鋼隔膜閥
D73W-16P不銹鋼對夾蝶閥	SG41W不銹鋼美標過濾器	J41W不銹鋼美標截止伐
D343W-16P不銹鋼法蘭蝶閥	QG41W-150Lb美標不銹鋼過濾器	H44W不銹鋼止回閥
D371F-10P不銹鋼軟密封碟閥	Z641W-16P不銹鋼氣動閘門	Z41W不銹鋼閘門
Z41W-100P不銹鋼閘伐	Z43F-64P不銹鋼平板閥	D673W不銹鋼氣動碟閥
Q41F-150Lb不銹鋼美標球閥	不銹鋼旋塞閥	D371F不銹鋼對夾碟閥
D71F-150Lb不銹鋼美標蝶閥	Z641E不銹鋼氣動閘伐	Z41W不銹鋼閘閥
CS11H-16P不銹鋼疏水器	不銹鋼切斷閥	Z941W-40P不銹鋼電動閘閥
Z641W-25P不銹鋼氣動閘閥	Z41W-600Lb不銹鋼美標閘伐	Q41F不銹鋼球閥
Q11F-25P不銹鋼絲口球閥	Q941F-150Lb不銹鋼電動球閥	D343H-16P不銹鋼法蘭碟閥
Y43W-40P不銹鋼減壓閥	D343W不銹鋼密封蝶閥	J41W-600Lb美標不銹鋼截止閥
Z41W-64P不銹鋼電動閘伐	H42F不銹鋼底閥	Q71F-16P不銹鋼球閥
SG41W-16P不銹鋼過濾器	Z941W不銹鋼電動閘門	CS41W不銹鋼疏水閥
H12W-16P絲扣止回閥	Z941W-160不銹鋼電動閘閥	Z41W不銹鋼閘閥
Q341F不銹鋼蝸輪球閥	Q41F不銹鋼球閥	J41W不銹鋼截止閥
J941H不銹鋼電動截止閥	J941Y不銹鋼電動截止閥	J941W不銹鋼電動截止閥
H42不銹鋼底閥	H45不銹鋼底閥	H42不銹鋼底閥
H12不銹鋼底閥	BZ41W 不銹鋼保溫閘閥	不銹鋼Y型過濾器(法蘭)
H44H-16P不銹鋼止回閥	H42H-16P不銹鋼止回閥	H41H-16P不銹鋼止回閥

Q641氣動球閥產品詳情

概述：
　　 Q641F系列氣動O型球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用的執行機構是引進國外先進技術生產的Bray系列氣缸式執行機構,球閥分單作用和雙作用兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

性能參數:

公稱通徑DN(mm)	DN15～DN400
公稱壓力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
介質溫度	-40～+180℃ -40～+350℃
泄漏量	0 符合ANSIB16.104 5級標準
球體轉角	90°
閥體材制質	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
閥座材料	聚四氟乙烯(常溫)、特制PPL(高溫)
防爆級組	dⅡBT4(d2c4)(可供普通型、防爆型二種規格)
電磁閥電源	220VAC、24VDC
氣源壓力 MPa	0.4～0.7MPa
固有可調比 R	100:1

流量特性Kv值:

公稱通徑 (DN)	不同開度角下的Kv值
公稱通徑 (DN)	10°	20°	30°	40°	50°	60°	70°	80°	90°
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	34	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2253	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100
350	110	221	443	885	1750	3541	5311	7967	10950
400	150	303	605	1113	2424	4850	7275	10910	15300

主要外形尺寸:

公稱通徑DN(mm)	尺寸(mm)							執行器型號
公稱通徑DN(mm)	L	D	D1	D2	b	f	Z-Φd	執行器型號
15	108	95	65	45	14	2	4-14	GT52/GT63K
20	117	105	75	55	14		4-14	GT63/GT63K
25	127	115	85	65	14		4-14	GT63/GT83K
32	140	135	100	78	16		4-18	GT83/GT83K
40	165	145	110	85	16	3	4-18	GT83/GT110K
50	178	160	125	100	16		4-18	GT83/GT110K
65	190	180	145	120	18		4-18	GT110/GT127K
80	203	195	160	135	20		8-18	GT127/GT127K
100	305	215	180	155	20		8-18	GT127/GT160K
125	256	245	210	185	22		8-18	GT160/GT190K
150	394	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	BAW17/BAW20S
