1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。 2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。 3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。 4、蝶板采用框架結構，強度高，過流面積大，流阻小。 5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。 6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。 7、本閥結構獨特，操作靈活，省力，方便。
主要結束參數
公稱通經DN（mm) |
50～2000 |
50～1600 |
|
公稱藥理PN（MPa) |
0.6 |
1.0 |
1.6 |
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
適用溫度 |
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ |
||
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
||
泄漏率 |
符合GB/T13927-92標準 |
||
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
||
主要零部件材料
零件名稱 |
材料 |
閥體 |
WCB、QT450-10、HT200、HT250 |
蝶板 |
WCB、QT450-10、HT200、HT250 |
閥軸 |
2Cr13 |
密封圈 |
丁腈耐油橡膠 |
填料 |
柔性石墨 |
執行標準
制造標準 |
GB/T 122387-89 |
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
結構長度標準 |
GB12221-89 |
檢驗標準 |
GB/T 13927-92 |

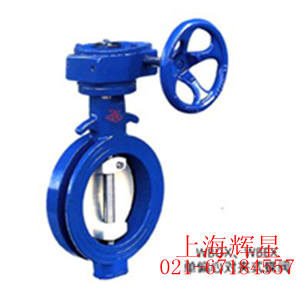

WBEX(D972X)-6/10/16對夾式軟密封蝶閥主要外形連接尺寸 單位：mm
DN |
L |
H |
H1 |
A |
B |
ФD |
||
0.6MPa |
1.0MPa |
1.6MPa |
||||||
50 |
43 |
77 |
443 |
125 |
125 |
88 |
99 |
99 |
65 |
46 |
85 |
463 |
125 |
125 |
108 |
118 |
118 |
80 |
46 |
95 |
483 |
125 |
125 |
124 |
132 |
132 |
100 |
52 |
105 |
498 |
125 |
125 |
144 |
156 |
156 |
125 |
56 |
129 |
682 |
325 |
245 |
174 |
184 |
184 |
150 |
56 |
132 |
736 |
325 |
245 |
199 |
211 |
211 |
200 |
60 |
165 |
800 |
325 |
245 |
254 |
266 |
266 |
250 |
68 |
197 |
895 |
363 |
313 |
309 |
319 |
319 |
300 |
78 |
234 |
956 |
363 |
313 |
363 |
370 |
370 |
350 |
78 |
283 |
1029 |
363 |
313 |
413 |
429 |
429 |
400 |
102 |
325 |
1103 |
363 |
313 |
463 |
480 |
480 |
450 |
114 |
369 |
1186 |
465 |
469 |
518 |
530 |
548 |
500 |
127 |
404 |
1280 |
546 |
431 |
568 |
582 |
609 |
600 |
154 |
470 |
1321 |
546 |
556 |
667 |
682 |
720 |
700 |
165 |
503 |
1431 |
546 |
556 |
772 |
794 |
794 |
800 |
190 |
571 |
1542 |
546 |
556 |
878 |
901 |
901 |
900 |
203 |
621 |
1800 |
617 |
706 |
978 |
1001 |
1001 |
1000 |
216 |
702 |
2363 |
632 |
706 |
1078 |
1112 |
1112 |
1200 |
254 |
818 |
2583 |
632 |
706 |
1295 |
1328 |
1328 |
