CCQ氣動超高真空插板閥

CCQ氣動超高真空插板閥

產品價格：￥1（人民幣）

規格：不限

發貨地：永嘉甌北

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

溫州尼威閥門有限公司

誠信商家

會員級別：

標準會員

認證類型：企業認證

企業證件：通過認證

認證信息：溫州尼威閥門有限公司

商鋪名稱：溫州尼威閥門有限公司

聯系人：陳威（先生）

聯系手機：

固定電話：

企業郵箱：nwchen@126.com

聯系地址：永嘉縣甌北鎮安豐工業區

郵編：325105

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

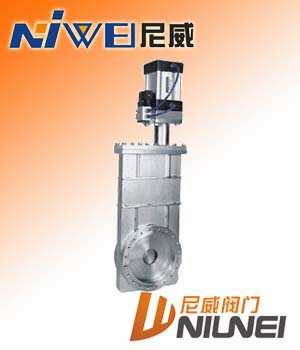

CCQ氣動超高真空插板閥

CCQ氣動超高真空插板閥概述

CCQ型氣動超高真空插板閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
帶反饋信號裝置。

■	CCQ氣動超高真空插板閥 Pneumatic Ultra-high Vacuum Gate Valve

		CCQ pneumatic ultra-high vacuum gate valve uses solenoid directional valve to change the direction of air passage, and controls the actuating cylinder to drive the valve disc up and down to make the valve opened or closed. It is used to put through or cut off the air passage in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases. With signal feedback device.

■

CCQ氣動超高真空插板閥主要技術性能
Main Technical Performance

適用范圍：Applicability	10⁵～1.3×10^-7Pa
閥門漏率：Valve Leak Rate	≤1.3×10^-7Pa.L/S.(DN≤200) 　≤6.7×10^-7Pa.L/S.(DN≥250)
適用溫度：Applicable Temperature	-30～+150℃
閥門開啟時閥板兩側的壓差：　 The differential pressure between the two sides of valve disc upon valve opening:	≤2.7×10³Pa.
氣源壓力：Annoy pressure	0.4～0.6MPa

■	CCQ氣動超高真空插板閥主要零件材料 Materials of Main Parts

		閥體、閥板：不銹鋼密封件：氟橡膠、波紋管(軸封)、丁腈橡膠。 Body, and disc: stainless steel Sealing element: Viton, bellows(shaft seal), NBR

CONSTRUCTION FIGHTS(mm)

■	CCQ氣動超高真空插板閥外形及連接尺寸(mm) Overall and Connection Dimensions(mm)

Model 型號	DN	A	H	D	Do	D1	D2	D3	L	L1	G	E	n-d	法蘭標準
CCQ-50	50	60	92	89	72.4	61.6	55.6		515	153	220	65	8-M8	GB6071
CCQ-63	63	65	105	114	92.1	82.6	76.6		566	180	220	80	8-M8
CCQ-80	80	65	130	130	110	99	93		603	200	220	80	16-M8
CCQ-100	100	70	152	152	130.2	120.7	114.7		653	267	220	95	16-M8
CCQ-150	150	70	202	202	181	171.5	165.5		771	350	270	95	20-M8
CCQ-200	200	80	251	253	231.8	222.3	216.6		889	424	270	115	24-M8
CCQ-250	250	85	300	314	288	308	275	271	1127	574	350	140	24-M10	JB5278
CCQ-300	300	85	352	365	338	353	323	318	1197	613	420	140	32-M10
CCQ-320	320	85	372	385	357	379	344	340	1197	613	440	140	36-M10	JB5278
CCQ-400	400	110	456	497	454	480	440	436	1666	810	536	180	36-M12
CCQ-500	500	135	595	590	555	580	540	536	1835	870	640	220	40-M12
CCQ-630	630	135	690	700	658	680	639	635	1930	960	780	280	40-M16
CCQ-800	800	150	880	890	855	880	835	831	2200	1100	950	350	60-M16
