地特力干式變壓器_干式變壓器價格

地特力干式變壓器_干式變壓器價格

產品價格：￥0（人民幣）

規格：完善

發貨地：河南

品牌：

最小起訂量：1個

QQ洽談點擊詢價進入商鋪

平頂山市地特力電氣有限公司

免費會員

會員級別：

試用會員

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：平頂山市地特力電氣有限公司

聯系人：辛現營（先生）

聯系手機：

固定電話：

企業郵箱：diteli1@163.com

聯系地址：河南平頂山市郟縣白廟開發區

郵編：467100

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

平頂山市地特力電氣有限公司
http://www.diteli.com.cn/
公司產品生產經營種類已涉及電力變壓器，特種變壓器，干式變壓器，箱式變壓器，油浸式變壓器及變壓器組件。

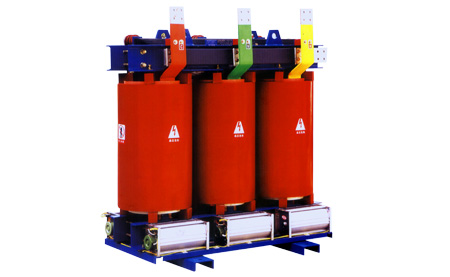

10KV級SC(B)9型、SC(B)10、SC(B)11型環氧樹脂澆注干式變壓器說明

　　產品介紹
　　10KV級SC(B)9型，SC(B)10型環氧樹脂澆注干式變壓器，可作為油浸式配電變壓器的更新換代產品，是各類干式變壓器中性能最優的產品，特別適用于城市電網、高層建筑、商務中心、劇院、醫院、賓館、隧道、地鐵、地下電站、試驗室、車站、碼頭、機場、組合變電站等重要場所。
　　產品特點
　　我廠生產的SC9-9型為國內第一家領有產品型號證書的低噪聲低損耗型樹脂繞注線圈干式變壓器。由于先進的設計、優質的材料、科學的配方、嚴格的工藝和高標準的檢測，使產品具有如下特點：
1、高壓繞組用銅線，低壓繞組用銅線或銅箔繞制，玻璃纖維氈填充包繞，真空狀態下用不加填料的環氧樹脂澆注，固化后形成堅固的圓筒形整體，機械強度高，局部放電小，可靠性高。
2、阻燃、防爆、不污染環境。纏繞線圈的玻璃纖維等絕緣材料具有自熄特性，不會因短路產生電弧，高熱下樹脂不會產生有毒有害氣體。
3、線圈不吸潮，鐵心夾件有特殊的防蝕保護層，可在100％相對濕度和其它惡劣環境中運行。間斷運行無須去潮處理。
4、抗短路、雷電沖擊水平高。
5、線圈內外側樹脂層薄，散熱性能好。冷卻方式一般采用空氣自然冷卻(AN)。對于任何防護等級的變壓器，都可配置風冷系統(AF)，以提高短時過載能力，確保安全運行。
6、損耗低，節電效果好．運行經濟，可免維護。
7、體積小，重量輕，占地空間少，安裝費用低，不須考慮排油池、防火消防設施和備用電源等。
8、因無火滅、爆炸之虞，可分散安裝在負荷中心，充分靠近用電點，從而降低線路造價和節省昂貴的低壓設施費用。

　　型號含義
　　SC(B)-9-□/□
　　電壓等級(KV)
　　額定容量(KVA)
　　性能水平代號
　　低壓箔式繞組
　　樹脂絕緣
　　三相

　　外殼保護裝置
　　外殼材料采用不銹鋼或鋁合金。防護等級達到ＩＰ２０和ＩＰ２３。ＩＰ２０外殼可防止直徑大于１２ＭＭ的固體異物進入，對變壓器作進一步的安全保護。ＩＰ２３外殼更兼具防止與垂直線60°角以內的水滴流入,可適用于戶外運行.
注:IP23外殼會使變壓器冷卻能力下降,小容量的下降約5%,大容量的下降約10%.

　　溫控、溫顯
　　溫控系統由溫度控制器和安裝在產品最熱點即低壓繞組上端部的PTC測溫元件構成，實現對變壓器的溫度測量與控制，若由于過載運行或故障引起變壓器繞組溫度過高，溫度控制器發出報警信號，溫度超過安全值時會自行跳閘。采用強迫風冷時則由溫度控制器根據繞組溫度高低決定冷卻風機的投入或切換。
　　溫顯系統直接顯示變壓器運行過程中繞組的熱點溫度，可和溫控系統配合使用。
　　溫控和溫顯系統可以安裝在距變壓器主體一定距離外，其測溫元件引線的長度分別為：
　　溫控：<20m
　　溫顯：<10m(二線制)
　　<100m(帶有補償導線的二線制)

SC(B)9樹脂絕緣干式電力變壓器性能參數

額定容量 kVA	聯結組標號	電壓組合			空載電流％	空載損耗W	負載損耗（120℃）W	阻抗電壓％	重量 (kg)	噪聲(dB)
額定容量 kVA	聯結組標號	高壓kV	高壓分接范圍%	低壓kV	空載電流％	空載損耗W	負載損耗（120℃）W	阻抗電壓％	重量 (kg)	噪聲(dB)
30	Yyn0 或 Dyn11	6 6.3 6.6 10 10.5 11	±5% 或 ±2×2.5%	0.4	2.80	216	747	4.0	290	44
50					2.52	306	1053		395	44
80					2.34	414	1458		500	45
100					2.16	450	1665		570	45
125					1.98	531	1953		690	48
160					1.98	612	2250		860	48
200					1.80	700	2673		900	48
250					1.80	810	2916		1150	48
315					1.62	990	3672		1360	50
400					1.62	1098	4221		1780	50
500					1.62	1305	5166		2000	52
630					1.44	1512	6219		2450	52
630					1.44	1458	6309	6.0	2250	52
800					1.44	1710	7362		2930	54
1000					1.26	1950	8604		3400	54
1250					1.26	2349	10260		4650	55
1600					1.26	2754	12420		4740	56
2000					1.08	3735	15300		5360	56
2500					1.08	4500	18180		6365	60

SC(B)10樹脂絕緣干式電力變壓器性能參數

額定容量 kVA	聯結組標號	電壓組合			空載電流％	空載損耗W	負載損耗（120℃）W	阻抗電壓％	重量 (kg)	噪聲(dB)
額定容量 kVA	聯結組標號	高壓kV	高壓分接范圍%	低壓kV	空載電流％	空載損耗W	負載損耗（120℃）W	阻抗電壓％	重量 (kg)	噪聲(dB)
30	Yyn0 或 Dyn11	6 6.3 6.6 10 10.5 11	±5% 或 ±2×2.5%	0.4	2.72	192	706	4.0	250	44
50					2.38	272	994		400	44
80					2.21	368	1377		480	45
100					2.04	400	1573		520	45
125					1.86	472	1845		550	48
160					1.87	544	2125		610	48
200					1.70	624	2525		950	48
250					1.70	720	2754		1020	48
315					1.53	880	3468		1200	50
400					1.53	976	3987		1480	50
500					1.53	1160	4879		1650	52
630					1.36	1344	5859		1820	52
630					1.36	1296	5959	6.0	1850	52
800					1.36	1520	6953		2300	54
1000					1.19	1768	8126		2650	54
1250					1.19	2088	9690		3000	55
1600					1.19	2480	11730		3800	56
2000					1.02	3320	14450		4600	56
2500					1.02	4000	17170		5200	60

SC(B)11樹脂絕緣干式電力變壓器性能參數

額定容量 kVA	聯結組標號	電壓組合			空載電流％	空載損耗W	負載損耗（120℃）W	阻抗電壓％	重量 (kg)	噪聲(dB)
額定容量 kVA	聯結組標號	高壓kV	高壓分接范圍%	低壓kV	空載電流％	空載損耗W	負載損耗（120℃）W	阻抗電壓％	重量 (kg)	噪聲(dB)
30	Yyn0 或 Dyn11	6 6.3 6.6 10 10.5 11	±5% 或 ±2×2.5%	0.4	2.72	175	670	4.0	250	44
50					2.38	245	950		400	44
80					2.21	335	1310		480	45
100					2.04	360	1500		520	45
125					1.86	425	1755		550	48
160					1.87	495	2020		610	48
200					1.70	565	2400		950	48
250					1.70	650	2620		1020	48
315					1.53	795	3300		1200	50
400					1.53	885	3790		1480	50
500					1.53	1050	4640		1650	52
630					1.36	1215	5585		1820	52
630					1.36	1170	5665	6.0	1850	52
800					1.36	1370	6610		2300	54
1000					1.19	1600	7720		2650	54
1250					1.19	1885	9210		3000	55
1600					1.19	2210	1150		3800	56
2000					1.02	2990	13730		4600	56
2500					1.02	3600	16320		5200	60
