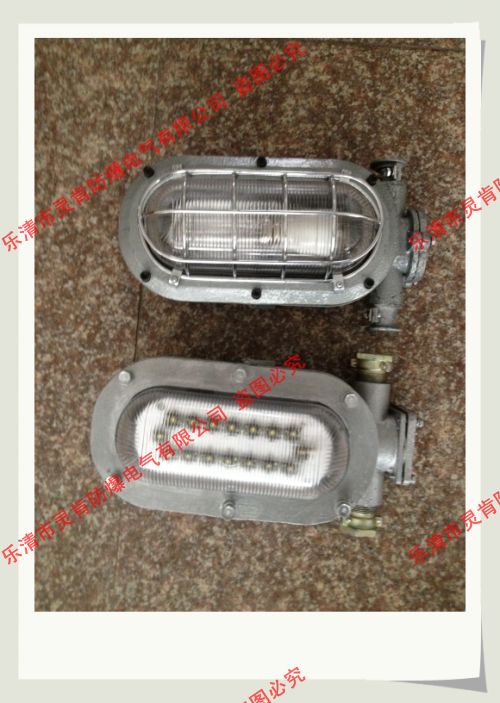

DGC18/127L（A）礦用隔爆型LED支架燈

使用說明書

執行標準:GB3836-2000

        MT2201-2005

        Q/JRFB001-2010

(安裝使用產品前請閱讀使用說明書)

樂清市靈肯防爆電氣有限公司

一、         概述

1．              產品特點

DGC18/127L（a）礦用隔爆型LED支架燈（以下簡稱燈具），根據用戶對現有煤礦防爆燈具的使用意見及煤礦井下照明技術的發展趨勢，按照GB3836.1-2000 GB3836.2-2000《爆炸性氣體環境用電氣設備》，引用MT221-2005《煤礦用防爆燈具》而精心設計的。

具有如下特點：

（1）該燈具采用LED新光源，使用壽命長，維修方便。

（2）發光效率高，而功率小，有明顯的節能效果。

（3）透霧性能強，能透過較濃的水霧和塵霧，增加了安全性，同時提高了勞動效率。

（4）能保證長久持續照明，又能避免發生觸發火花的危險，使用該燈安全可靠。

（5）燈具結構緊湊、體積小，使用127V交流電源，安裝在支架前梁下，安裝接線方便，且牢固、整齊、美觀。

2．              主要用途及適用范圍

該燈具用于有甲烷或煤塵爆炸危險的礦井中，供采煤工作面照明用。

二．主要用途及適用范圍

該燈具用于有甲烷或煤塵爆炸危險的礦井中，供采煤工作面照明用。

（1）使用環境溫度-20——40度

（2）在有甲烷混合氣體和煤塵爆炸危險的礦井中使用，不得在有腐蝕金屬或破壞絕緣的氣體及較大振動的環境中使用。

（3）不得在有雨水及其它液體沖淋的場所使用。

（4）防爆形式：礦用隔爆型

（5）防爆標志：ExdI

三、         產品結構特征與工作原理

1．              本燈具為一體化型，光源電器安部安裝在燈具腔體內。

2．              光源選用LED模塊，與散熱器整體聯接，維修、更換方便。

3．              光源腔、接線腔、燈具內壁與外界均有符合規定的隔爆結合面隔爆。

三、         技術特征（見下表）

四、         尺寸重量（見下表）

五、         安裝調試

1．              燈具下井前要做點燃試驗，每盞燈都能在額定電壓127點亮方可下井；

2．              燈具接入電源線的方法及注意事項：先打開燈具端部接線盒的門蓋，再旋出穿線喇叭口的壓緊螺絲，取出防塵堵板，從喇叭口內穿入與嗽叭口內橡膠密封圈內徑相配的礦用橡膠套電纜（電纜內芯截面積根據所串燈的的多少計算確定），接好電源線及內外接地線，然后旋緊壓緊螺絲，使喇叭口內的橡膠密封圈變形，擠壓電纜以防失爆及進水，最后再裝好門蓋。

注意：當兩個電纜引入裝置只使用一個時，另一個必須裝上防塵堵板，并將喇叭口壓緊螺絲旋緊，確保密封性良好，以防失爆或進水。

3．              燈具的安裝：主要根據用途及使用場所的實際情況而定，一般安裝在使用場所的頂部，用M10螺栓固定好。

4．              安裝注意事項：

A、            應采用短路、過載和漏電保護的照明綜合保護裝置配電（注意容量的匹配）

B、            電源電纜外徑一定要與燈具喇叭口內橡膠密封圈內徑相統一；

C、            不使用的電纜引入裝置喇叭口必須用堵板堵住并旋緊壓緊螺絲，以防失爆或進水；

D、            一定要接好內接地。

六、         使用與操作

1．              該燈具安裝在綜采支出架的前梁下；

2．              用礦用三芯電纜（電纜內芯截面積根據所串燈的多少計算確定）從照明綜保中引入127V電源，其中兩根為電源線，一根為接地線，以并聯的方式依次接好下一盞燈，注意事項參照說明書第五條；

3．              使用中，要經常對燈具工作情況進行觀察，發現問題及時處理；

4．              更換光源，應先切斷電源，嚴禁帶電開蓋，然后拆下玻璃網罩部件壓圈上的6只螺絲，取下玻璃罩部件，即可更換LED模塊總成（注意：玻璃網罩部件已組成整體，除需要更換玻璃罩外，切不可拆分開）。

5．              光源接通電源約3分鐘達到正常亮度，否則應立即切斷電源檢查修理，防止觸發時間長了而燒壞電器。

七、         故障分析與排除

八、         注意事項和警示語言

1．              采用短路、過載和漏電保護的照明綜合保護裝置配電；

2．              需要拆除燈具或更換光源時，必須切斷電源，嚴禁帶電開蓋，并注意保護隔爆面，切勿碰傷，不得在隔爆結合面或連接部位對應的表面內打擊鋼印等操作。

3．              燈具端面的接線盒門蓋專供連接電源電纜時使用，平時不得打開，開蓋前一定要先切斷電源；

4．              燈具一定要接好內外接地，以防觸電；

5．              燈具應安裝在沒有強沖擊波和飛石的地方，以防砸壞玻璃罩、震壞光源組件；

6．              長期使用橡膠密封圈老化無彈性時應及時更換。

九、         保養與維護

1．              經常擦拭玻璃罩，以除積塵以免影響進度。

2．              定期對喇叭口的螺絲、橡膠密封圈等進行檢查，發現問題及時處理及更換。

十、         運輸與貯存

1．              運輸過程中包裝箱不得倒置、側放、不得遭受強烈的顛簸、震動、碰撞及雪、雨的侵襲；

2．              應貯存于沒有雨、雪侵入，良好的通風條件，空氣中不含有酸、堿等腐蝕性氣體或粉塵的場所；

3．              存放期超過三年產品不得使用。

十一、開箱及檢查

1．              開箱后先檢查燈具的銘牌內容：

A、            燈具名稱、額定功率、額定電壓、生產廠家、安標證號、防爆合格證號是否與國家安標中心網站上公布的內容相符；、

B、            出廠日期是否超出年限；

2．              檢查隨同產品裝箱的附件：

A、            產品使用說明書1份；

B、            產品檢驗合格證1份；

C、            主要零部件及重要原材料明細1份；

3、檢查燈具是否完好，玻璃罩是否破裂，光源組件是否損壞或脫落。

質保規定：

正常情況下，燈具的保用期為一年，光源為180天。

樂清市靈肯防爆電氣有限公司

2012年02月出版
