產品描述：

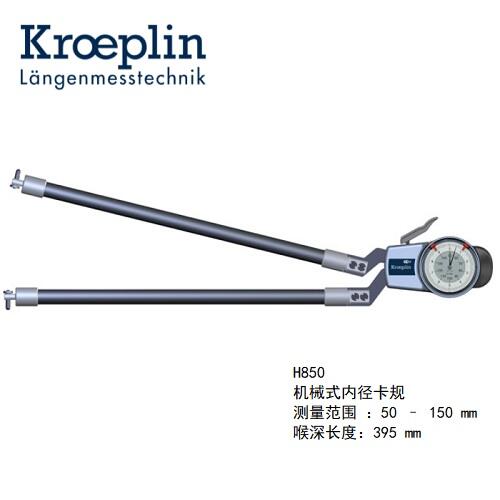

H850
機械式內徑卡規
測量范圍 ：50-150 mm
喉深長度：395 mm
產品功能：
■不同應用的測量程序MIN?/?MAX?/?HOLD機械的
參數規格：
|
型號 |
H4100 |
H4130 |
H4150 |
H850 |
H870 |
H1290 |
H12150 |
H16200 |
|
量程[mm] |
50 |
50 |
50 |
100 |
100 |
100 |
100 |
200 |
|
測量范圍[mm] |
100–150 |
130–180 |
150–200 |
50–150 |
70–170 |
90–190 |
150–250 |
200–400 |
|
顯示范圍[mm] |
99,5–150,5 |
129,5–180,5 |
149,5–200,5 |
49,5–150,5 |
69,5–170,5 |
89–191 |
149–251 |
199–401 |
|
刻度[mm] |
0,05 |
0,05 |
0,05 |
0,1 |
0,1 |
0,1 |
0,1 |
0,2 |
|
允許誤差[mm] |
0,05 |
0,05 |
0,05 |
0,15 |
0,15 |
0.3 |
0.3 |
0.4 |
|
重復性極限[mm] |
0,025 |
0,025 |
0,025 |
0,1 |
0,1 |
0.1 |
0.1 |
0.2 |
|
MIN測力[N] |
0.9 |
0.9 |
0.9 |
0.8 |
0.8 |
1.0 |
1.0 |
0.7 |
|
MAX測力[N] |
1.9 |
1.9 |
1.9 |
2.0 |
2.0 |
1.5 |
1.5 |
1.6 |
|
重量[g] |
385 |
390 |
395 |
590 |
590 |
950 |
960 |
1300 |
|
防護等級 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
- |
- |
- |
|
可動測點Hb[mm] |
8.5 |
8.5 |
8.5 |
4.0 |
14.0 |
13 |
30 |
29 |
|
固定測點Hf[mm] |
8.5 |
8.5 |
8.5 |
4.0 |
14.0 |
13 |
30 |
29 |
|
測點型式[mm] |
球形 ?2 |
球形 ?2 |
球形 ?2 |
球形 ?5 |
球形 ?5 |
球形 ?5 |
球形 ?5 |
半球形SR20 |
|
MAX溝槽深度A[mm] |
8.3 |
8.3 |
8.3 |
3.0 |
13.0 |
12 |
29 |
28 |
|
MIN溝槽深度B[mm] |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
5.5 |
21 |
|
MAX測量深度L[mm] |
192 |
192 |
192 |
395 |
395 |
535 |
535 |
720 |
|
圖片 |
[5] |
[5] |
[5] |
[18] |
[19] |
[19] |
[19] |
[20] |
|
電子式E 機械式M |
M |
M |
M |
M |
M |
M |
M |
M |
產品圖片：
產品尺寸：
■ 特殊設計
卡規一直是解決復雜測量問題的關鍵。
在常規的量具如卡尺或或內徑千分尺因為尺寸原因不能使用的地方，Koreplin卡規就是正確的和價廉的解決方案。機械和電子杠桿表應用于金屬加工行業和許多其他行業。如今，VDI / VDE / DGQ 2618 BL.12.1和13.1確定了 "外部/內部測量用杠桿規"的定義。以前這些設備都是以 "探頭" 或 "杠桿表"的名字被熟知。
這些術語或常見名稱 "快速探頭" 主要用于外部測量儀器，"內徑規"則用于內徑測量儀器。
Kroeplin早期的系列有與他們的功能相對應的名稱，如"外徑測Oditest"或"內徑測Intertest"。
