| 精度±3% | |||||||||||

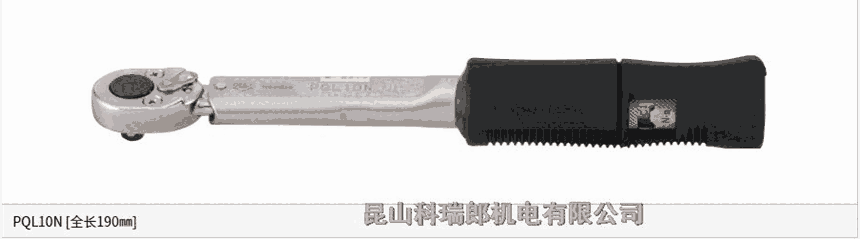

| 國際單位制型號 | PQL10N | PQL15N | PQL25N | PQL50N | PQL100N4 | PQL140N | PQL200N4 | PQL280N | PQL420N | ||
|
扭矩范圍 ［N·m］ |
最小～ | 2～10 | 3～15 | 5～25 | 10～50 | 20～100 | 30～140 | 40～200 | 40～280 | 60～420 | |
| 刻度 | 0.1 | 0.25 | 0.5 | 1 | 2 | ||||||
| 公制型號 | 100PQL | 150PQL | 225PQL | 450PQL | 900PQL4 | 1400PQL | 1800PQL4 | 2800PQL | 4200PQL | ||
|
扭矩范圍 ［Kgf·cm / Kgf·m］ |
最小～ | kgf·cm20～100 | 30～150 | 50～250 | 100～500 | 200～1000 | 300～1400 | 400～2000 | kgf·m4～28 | 6～42 | |
| 刻度 | kgf·cm 1 | 2.5 | 5 | 10 | 20 | kgf·m 0.2 | |||||
| 美制型號 | PQL50I-2A | PQL100I-2A | 225PQL-A | 450PQL-A | 900PQL4-A | 1400PQL-A | 1800PQL4-A | - | |||
|
扭矩范圍 ［lbf·in / lbf·ft］ |
最小～ | lbf·in 10～50 | 20～100 | 40～200 | 100～400 | lbf·ft 15～75 | 30～100 | 30～150 | - | ||
| 刻度 | lbf·in 0.5 | 2 | 5 | lbf·ft 1 | 2 | - | |||||
| 適用螺栓 | 普通鋼制螺栓 | （M7） | M8 | M10 | M12（M14） | M16 | （M18） | M20 | （M22） | ||
| 高壓螺栓 | M6 | （M6）M7 | （M7） | M8 | M10 | M12 | （M14） | M16 | （M18） | ||
| 手力［N］ | 74.1 | 111.1 | 159 | 274 | 395 | 441 | 503 | 469 | 474 | ||
| 尺寸［mm］ | 有效長度 | L | 135 | 158 | 183 | 253 | 318 | 398 | 597 | 885.5 | |
| 全長 | L’ | 190 | 215 | 250 | 320 | 385 | 470 | 669.5 | 971.5 | ||
| 方頭 | a | 6.35 | 9.53 | 12.7 | 19.05 | ||||||
| b | 7.5 | 11 | 14 | 15.4 | 20.5 | ||||||
| 扳頭 | R | 11.5 | 11 | 16 | 17 | 18.8 | 20 | 22.5 | 25.5 | ||
| h | 17.5 | 22 | 25.6 | 32 | 33.5 | 38.4 | 44.5 | 46.5 | |||
| 本體 | m | 19 | 25.5 | 28 | 35 | 38.6 | |||||
| n | 9.2 | 11.2 | 12.2 | 15 | 16.1 | ||||||
| D | 28 | 30 | 36 | 37.7 | 44.2 | 49 | |||||
| ? | 84 | 85 | 95 | 100 | 128 | 138.5 | |||||
| B | 2.5 | 4 | |||||||||
| 重量［kg］ | 0.19 | 0.25 | 0.4 | 0.65 | 0.75 | 1.4 | 2 | 3.4 | |||
