| 精度±3% | ||||||||||||
| 國際單位制型號 | QL2N-MH | QL5N-MH | QL10N-MH | QL15N-MH | QL25N-MH | QL50N-MH | QL100N4-MH | QL140N-MH | QL200N4-MH | QL280N-MH | ||
|
扭矩范圍 ［N·m］ |
最小～ | 0.4～2 | 1～5 | 2～10 | 3～15 | 5～25 | 10～50 | 20～100 | 30～140 | 40～200 | 40～280 | |
| 刻度 | 0.02 | 0.05 | 0.1 | 0.25 | 0.5 | 1 | 2 | |||||
| 公制型號 | 20QL-MH | 50QL-MH | 100QL-MH | 150QL-MH | 225QL-MH | 450QL-MH | 900QL4-MH | 1400QL-MH | 1800QL4-MH | 2800QL-MH | ||
|
扭矩范圍 ［Kgf·cm / Kgf·m］ |
最小～ |
kgf·cm 4～20 |
10～50 | 20～100 | 30～150 | 50～250 | 100～500 | 200～1000 | 300～1400 | 400～2000 |
kgf·m 4～28 |
|
| 刻度 |
kgf·cm 0.2 |
0.5 | 1 | 2.5 | 5 | 10 | 20 |
kgf·m 0.2 |
||||
| 美制型號 | QL15I-2A-MH | QL30I-2A-MH | QL50I-2A-MH | QL100I-2A-MH | - | |||||||
|
扭矩范圍 ［lbf·in］ |
最小～ | 3～15 | 6～30 | 10～50 | 20～100 | - | ||||||
| 刻度 | 0.1 | 0.2 | 0.5 | 1 | - | |||||||
| 適用螺栓 | 普通鋼制螺栓 | M4 | M5、M6 | （M7） | M8 | M10 | M12（M14） | M16 | （M18） | M20 | ||
| 高壓螺栓 | （M3.5） | （M4.5） | M6 | （M6）M7 | （M7） | M8 | M10 | M12 | （M14） | M16 | ||
| 手力［N］ | 16.5 | 41.3 | 69 | 103.4 | 154 | 278 | 392 | 438 | 500 | 467 | ||
| 尺寸［mm］ | 有效長度 | L | 100 | 135 | 162 | 180 | 255 | 320 | 400 | 600 | ||
| 全長 | L’ | 160 | 195 | 230 | 260 | 335 | 400 | 490 | 695 | |||
| 方頭 | a | 6.35 | 9.53 | 12.7 | 19.05 | |||||||
| b | 7.5 | 11 | 14 | 15.4 | 20.5 | |||||||
| 扳頭 | R | 11.5 | 13 | 16 | 17 | 18.8 | 20 | 22.5 | ||||
| h | 17.5 | 22 | 25.6 | 32 | 33.5 | 38.4 | 44.5 | |||||
| 本體 | m | 19 | 25.5 | 28 | 35 | |||||||
| n | 9.2 | 11.2 | 12.2 | 15 | ||||||||
| d | 15 | 20 | 21.7 | 27.2 | ||||||||
| D | 25.5 | 26.5 | 36 | 37 | 46.5 | |||||||
| 重量［kg］ | 0.16 | 0.19 | 0.25 | 0.45 | 0.69 | 0.79 | 1.4 | 1.9 | ||||
請注明 [東日] [型號]。

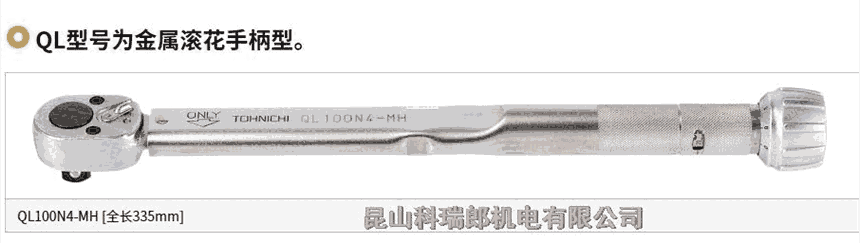

[例] 東日 QL100N4-MH
不可用于檢查。
