測量對象

齒科機械的旋轉主軸、紡織機械的旋轉主軸、高速機床的旋轉體(立銑刀、鉆頭)等

※被測對象的轉動部分的其中一部分需要進行上磁處理。

對應傳感器

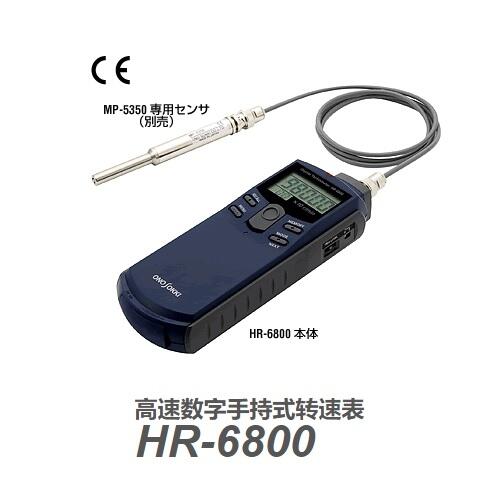

MP-5350 電磁式轉速傳感器(高速用)(選購件)

運算方式

周期運算方式

顯示部

液晶顯示、5位、帶背光

測量時間

50 ms ＋ 輸入信號10個周期時間以內

顯示更新時間

1 s/0.5 s 可切換

測量單位

×10 r/min

量程

100 ～ 999,990 r/min(量程可切換)

測量精度

顯示值×(±0.02%)±1計數位

*對顯示值的測量精度

存儲功能

20個測量結果可存儲在不揮發性存儲器內(電源OFF，也可保持記錄不消失)

峰值保持功能

MAX、MIN

溢出顯示

當測量值超過顯示范圍時，溢出(ERROR標記)顯示

轉速上限警報功能

當轉速超過預先設定的上限值時，上限警報(↑標記)顯示

觸發功能

用本體右側面的旋轉電位器調整

模擬輸出

相對于轉速顯示值的輸出

輸出電壓：0 ～ 1 V / 0 ～ 滿刻度(滿刻度可任意設定)

變換方式：10位數/模(10 bit D/A)變換

線性：±1％ / 滿刻度

輸出更新時間：50 ms＋1個周期時間之內

溫度穩定度：±0.05 ％ / 滿刻度 / ℃(滿量程及零)

設定誤差：±0.5 ％ / 滿刻度

負荷電阻：100 kΩ以上

監視器輸出

傳感器信號的監視器用模擬輸出(與上述轉速模擬輸出可切換)

脈沖輸出

對每個信號檢測為1個脈沖輸出

輸出電壓：Hi +4.5 V以上、Lo +0.5 V以下

輸出邏輯：正邏輯

負荷電阻：100 kΩ 以上

使用溫度范圍

0 ～＋40℃

保存溫度范圍

－10℃ ～＋50℃

使用濕度范圍

35 ～ 85% RH(不結露)

保存濕度范圍

35 ～ 85% RH(不結露)

電 源

7號電池(1.5V)×4個或專用AC適配器PB-7090(選購件)

電池壽命

連續使用時間：10小時以上(當背光OFF時)

電池警告顯示

電池電壓為4.4 V以下時，顯示警告標記(LOW標記)

外形尺寸

66(W)×189.5(L)×47.5(D)mm

重 量

約 250 克(包括電池)

附 件

7號電池(1.5V)× 4

攜帶盒

MI-0301三腳架安裝用適配器

選 購 件

?MP-5350高速專用傳感器

?AX-501 BNC接頭用輸出電纜 (2 m、模擬脈沖兼用)

?HT-0522 磁性表架 (與HT-0521B測量夾具配套使用)

?HT-0521B 測量夾具 (與HT-0522磁性表架配套使用)

?PB-7090 AC適配器
