日本思達CEDAR滑動扭矩檢測器DI-12-SL4
滑動扭矩檢測器
DI-12系列（SL4 / SL02 / SL15）
緊固螺釘的扭矩測量滑動扭矩檢測器DI-12系列
擰緊螺絲的扭矩測量
產品簡介：
1..測量擰緊的螺釘擰緊了多少力。
2..通過高精度地捕獲打滑的發生并測量扭矩，變得可以測量擰緊的螺釘的扭矩值。
3.用于產品抽樣檢查以及功率驅動器輸出扭矩的設置/管理。
日本思達CEDAR滑動扭矩檢測器DI-12-SL4
產品特征：
1.電機驅動的平穩擰緊工作
2.判斷后無需使用自動停止功能重新擰緊
3.測量擰緊螺絲的扭矩值
4.創建扭矩曲線（測量斷裂扭矩，極限扭矩，屈服點扭矩等）
5.DI-12系列包括DI-12-SL02，DI-12-SL4和DI-12-SL15。
產品說明
●通過用戶的產品抽樣檢查，確認“實際擰緊的螺絲的扭矩值”（擰緊檢查、松檢）
●通過求“扭矩檢測器的值”和“實際擰緊的螺絲的扭矩值”的關系，設定并管理動力驅動器的輸出扭矩
●個別條件在屈服點等檢查
測定方法
進行加固試驗，從緊閉的地方抓住滑出的點（～%）。判斷扭矩值。通過馬達驅動進行平滑的緊固作業。判定后馬達將停止，因此無需重新擰緊擰緊測試中常見的過轉矩和松轉矩檢查。
參數規格：
|
型號 |
DI-12-SL15 |
DI-12-SL4 |
DI-12-SL02 |
||
|
測量范圍 |
0.30～15.00 N?m |
0.030～4.000 N?m |
1.5～200.0 mN?m |
||
|
精度 |
±0.5％ （200digit 以下±1digit） |
±1％ （500digit 以下±5digit） |
±0.5％ （200digit 以下±1digit） |
||
|
顯示 |
LCD 4位數字顯示 |
||||
|
測定方向 |
CW-CW（右、左） 顯示僅顯示絕對值。 數據輸出負荷＋（CW方向）、－（CCW方向） |
||||
|
測定電機 |
P - P ( ? ? ? ? ) |
保持負載的MAX值進行破壞扭矩（CW方向）、旋松扭矩（CCW方向）的測量。 |
|||
|
T - R ( ? ? ? ? ) |
顯示會根據負載變化而變化。 |
||||
|
P-D判定模式 |
進行滑動扭矩的判定、投降點的判定。（CW方向） |
||||
|
核定 |
檢測到滑移扭矩值和屈服點后，綠燈亮起通知。（PD模式時）檢測到值后，馬達停止。 |
||||
|
測定開盤值設置 |
設置開始測量（開始判定運算）的值。 |
||||
|
力道出力 |
在PPPD模式下測量時，每隔一定時間輸出測量值。 通過制作扭矩波形，可以判定滑動扭矩、屈服點扭矩、破壞扭矩等軌跡。 |
||||
|
電源 |
AC100V～240V |
||||
|
小功率 |
放置10分鐘后自動斷電 |
||||
|
切口配合口 |
□6.35 |
HEX 6.35 |
φ4半付 |
||
|
外形尺寸 |
檢測部 |
φ55×270 |
60×155×80 |
φ20×145 |
|
|
顯示部 |
166（W）×142（D）×48（H） |
||||
|
重量 |
檢測部 |
約1.4kg |
約290g |
約80g |
|
|
顯示部 |
約1kg |
||||
|
附屬品（各1個） |
—— |
位+○#1#2 |
位+○#0 |
||
|
檢查成績書、校正證明書、可追溯性體系圖 |
|||||

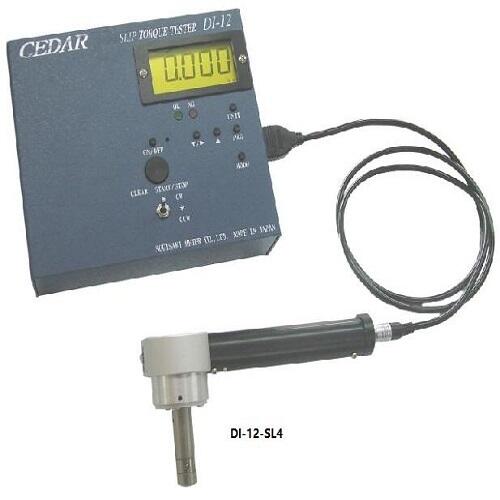

產品圖片：
