臺達變頻器VFD007CP23A-21
風機水泵專用矢量控制變頻器
CP2000 系列
產品簡介：
CP2000系列為無感矢量控制變頻器，延續臺達設計團隊對節能省電理念的一貫性，針對風機、水泵、HVAC Drive相關應用特制化、PID智能調適和優異設計的產業效能所推出的變頻器。其無感矢量控制(SVC)的智能表現，適時提升負載轉矩響應，滿足客戶寬廣的變轉矩負載需求，提升馬達在一般用途的效能。3段式V/F冪級曲線響應，能在變動轉矩負載的環境下，適時的調整輸入電壓來提高整體效能，特別是水泵，風機負載之類的應用。FLYING START、自動加減速功能、瞬時停電再啟動，馬達參數AUTO-TUNING等功能，對變轉矩負載的環境操作及保護，提供適當的運行及節能方案。
臺達變頻器VFD007CP23A-21
應用領域：
恒壓水泵(定量、定時輪泵)、BA建筑物自動化、FA工廠自動化、HVAC Drive、冷水泵、冷卻水塔和一般馬達用途都適宜。
臺達變頻器VFD007CP23A-21
技術規格：
1、內置臺達PLC(10K STEPS)邏輯控制器，搭配網絡系統可輕易達到分布式控制及獨立操作功能，達成您未來智能控制想象空間
2、萬年歷功能，使您便于規劃PLC程序，做時序ON/OFF控制，日光節約時間設定等功能
3、機種范圍寬廣能符合產業需求 (0.75~400KW)
4、模塊化設計易于維護與擴展
5、高速通訊接口，內置MODBUS及BACnet協議(Protocol)，并可選購ProfiBUS-DP、DeviceNet、MODBUS TCP、EtherNet-IP、CANopen Cards，多樣化的通訊方式，滿足客戶對控制的渴望
6、長壽命設計與重要零件之壽命檢測
7、PCB涂層設計，增強環境耐受性
8、全球安規兼容于CE / UL / cUL
9、LCD標準機種
10、優異散熱設計，可操作于50℃周溫環境,自動依溫升條件調整輸出額定值，維持變頻器持續工作
11、火災模式設定緊急情況，排煙,加壓不中斷
12、多泵控制，定量，定時循環控制，同時可控制八部馬達 (如圖一、二需加裝多控制 Relay Card)
標準規格：
|
控制特性 |
控制方式 |
脈波寬度調整 (PWM) |
||||
|
控制模式 |
1: V / F (V / F 控制 )，2: SVC ( 無傳感矢量控制 )，3: PM ( 永磁電機 ) |
|||||
|
啟動轉矩 |
啟動轉矩在 0.5 Hz 時可達 150% 以上 |
|||||
|
V / F 曲線 |
4 點任意 V / F 曲線 & 2 次方曲線 |
|||||
|
速度反應能力 |
5 Hz |
|||||
|
轉矩限制 |
輕載：MAX 130% 轉矩電流；ㄧ般負載：MAX 160% 轉矩電流 |
|||||
|
轉矩精度 |
±5% |
|||||
|
MAX輸出頻率 (Hz) |
230 V 機種：599.00 (55 kW 以上：400.00) 460 V 機種：599.00 (90 kW 以上：400.00 ) 575 V / 690 V 機種：599.00 |
|||||
|
頻率輸出精度 |
數字指令 : ±0.01%, -10 °C ~ +40 °C，模擬指令 : ±0.1%，25 ±10 °C |
|||||
|
頻率設定分辨率 |
數字指令 : 0.01 Hz ; 模擬指令 : MAX輸出頻率之 0.03 / 60 Hz (±11 bit) |
|||||
|
過載承受度 |
輕載 : 額定輸出電流 120% 時每 5 分鐘可承受 1 分鐘 一般負載 : 額定輸出電流 120% 時每 5 分鐘可承受 1 分鐘，160% 時每 25 秒可承受 3 秒 |
|||||
|
頻率設定信號 |
0 ~ +10 V，4 ~ 20 mA，0 ~ 20 mA |
|||||
|
加速 / 減速時間 |
0.00 ~ 600.00 / 0.0 ~ 6000.0 秒 |
|||||
|
主要控制功能 |
速度搜尋 |
頻率上下限設定 |
S 曲線加 / 減速 |
Dwell |
轉差補償 |
|
|
轉矩補償 |
16 段速度 ( 含主速 ) |
JOG 頻率 |
高滑差剎車 |
3 線控制 |
||
|
散熱風扇 on/off switch |
PID 控制 ( 有睡眠功能 ) |
自動調適 (rotational, tationary) |
啟動 / 停止時的 直流剎車 |
過轉矩檢測 |
||
|
加速 / 減速時間切換 |
瞬間停電再啟動 |
節能控制 |
BACnet 通訊 |
轉矩限制 |
||
|
Modbus 通訊 (RS-485 RJ45，高達 5.2 Kbps) |
異常再啟動及參數復制 |
|||||
|
風速控制 |
230 V 機種：VFD185CP23 ( 含 ) 以上機種為 PWM 控制；VFD150CP23 以下機種為 on/off 切換鍵 460 V 機種：VFD220CP43/4E ( 含 ) 以上機種為 PWM 控制；VFD185CP43/4E 以下機種為 on/off 切換鍵 575 V / 690V 機種：PWM 控制 |
|||||
|
保護特性 |
電機保護 |
電子熱動電驛保護 |
||||
|
過電流保護 |
230 V / 460 V 機種 : 輕載 : 過電流保護 185% 額定電流 一般負載 : 過電流保護 240% 額定電流 電流鉗制『輕載 : 130 ~ 135%』；『一般負載 : 170 ~ 175%』 575 V / 690 V 機種 : 過電流保護 225% 一般負載的額定電流 電流鉗制『輕載：約 128 ~ 141%』；『一般負載：約 170 ~ 175%』 |
|||||
|
過電壓保護 |
230 V 機種：DCBUS 電壓超過 410 V 時，變頻器會停止運轉 460 V 機種：DCBUS 電壓超過 820 V 時，變頻器會停止運轉 575 V 機種：DCBUS 電壓超過 1016 V 時，變頻器會停止運轉 690 V 機種：DCBUS 電壓超過 1189 V 時，變頻器會停止運轉 |
|||||
|
過溫保護 |
內藏溫度傳感器 |
|||||
|
失速防止 |
加速中 / 減速中 / 運轉中失速防止 |
|||||
|
瞬間停電再啟動 |
參數設定可達 20 秒 |
|||||
|
接地漏電流保護 |
漏電流高于變頻器的額定電流 50% |
|||||
|
短路電流額定值 (SCCR) |
依據 UL 508C，搭配保險絲適用于短路容量 100 kA 以下之電源系統 |
|||||
訂購型號：
|
功率范圍 |
型號 |
||
|
230 V: 0.75 ~ 5.5 kW 460 V: 0.75 ~ 7.5 kW 575 V: 1.5 ~ 3.7 kW |
VFD007CP23A-21 VFD015CP23A-21 VFD022CP23A-21 VFD037CP23A-21 VFD055CP23A-21 |
VFD007CP4EA-21 VFD015CP4EB-21 VFD022CP4EB-21 VFD037CP4EB-21 VFD040CP4EA-21 VFD055CP4EB-21 VFD075CP4EB-21 |
VFD015CP53A-21 VFD022CP53A-21 VFD037CP53A-21 |
|
230 V: 7.5 ~ 15 kW 460 V: 11 ~ 18.5 kW 575 V: 5.5 ~ 15 kW |
VFD075CP23A-21 VFD110CP23A-21 VFD150CP23A-21 |
VFD110CP4EB-21 VFD150CP4EB-21 VFD185CP4EB-21 |
VFD055CP53A-21 VFD075CP53A-21 VFD110CP53A-21 VFD150CP53A-21 |
|
230 V: 18.5 ~ 30 kW 460 V: 22 ~ 37 kW 690 V: 18.5 ~ 37 kW |
VFD185CP23A-21 VFD220CP23A-21 VFD300CP23A-21 |
VFD220CP4EA-21 VFD300CP4EB-21 VFD370CP4EB-21 |
VFD185CP63A-21 VFD220CP63A-21 VFD300CP63A-21 VFD370CP63A-21 |
|
230 V: 37 ~ 45 kW 460 V: 45 ~ 90 kW 690 V: 55 ~ 75 kW |
框號 D1: VFD370CP23A-00 VFD450CP23A-00 VFD750CP43B-00 VFD900CP43A-00 框號 D0-1: VFD450CP43S-00 VFD550CP43S-00 |
|
框號 D1: VFD450CP63A-00 VFD550CP63A-00 框號 D2: VFD450CP63A-21 VFD550CP63A-21 |
|
230 V: 55 ~ 90 kW 460 V: 110 ~ 132 kW 690 V: 75 ~ 132 kW |
框號 E1: VFD550CP23A-00 VFD750CP23A-00 VFD900CP23A-00 VFD1100CP43A-00 VFD1320CP43B-00 |
|
框號 E1: VFD750CP63A-00 VFD900CP63A-00 VFD1100CP63A-00 VFD1320CP63A-00 框號 E2: VFD750CP63A-21 VFD900CP63A-21 VFD1100CP63A-21 VFD1320CP63A-21 |
|
460 V: 160 ~ 185 kW 690 V: 160 ~ 200 kW |
框號 F1: VFD1600CP43A-00 VFD1850CP43B-00 |
|
框號 F1: VFD1600CP63A-00 VFD2000CP63A-00 框號 F2: VFD1600CP63A-21 VFD2000CP63A-21 |
|
460 V: 220 ~ 280 kW 690 V: 250 ~ 315 kW |
框號 G1: VFD2000CP43A-00 VFD2200CP43A-00 VFD2500CP43A-00 VFD2800CP43A-00 |
框號 G2: VFD2000CP43A-21 VFD2200CP43A-21 VFD2500CP43A-21 VFD2800CP43A-21 |
框號 G1: VFD2500CP63A-00 VFD3150CP63A-00 框號 G2: VFD2500CP63A-21 VFD3150CP63A-21 |
|
460 V: 315 ~ 630 kW |
框號 H1: VFD3150CP43A-00 VFD3550CP43A-00 VFD4000CP43A-00 VFD5000CP43A-00 VFD5600CP43A-00 VFD6300CP43A-00 |
框號 H3: VFD3150CP43C-21 VFD3550CP43C-21 VFD4000CP43C-21 VFD5000CP43C-21 VFD5600CP43C-21 VFD6300CP43C-21 |
|
|
690 V: 400 ~ 630 kW |
|
|
框號 H1: VFD4000CP63A-00 VFD4500CP63A-00 VFD5600CP63A-00 VFD6300CP63A-00 框號 H2: VFD4000CP63A-21 VFD4500CP63A-21 VFD5600CP63A-21 VFD6300CP63A-21 |
型號說明：

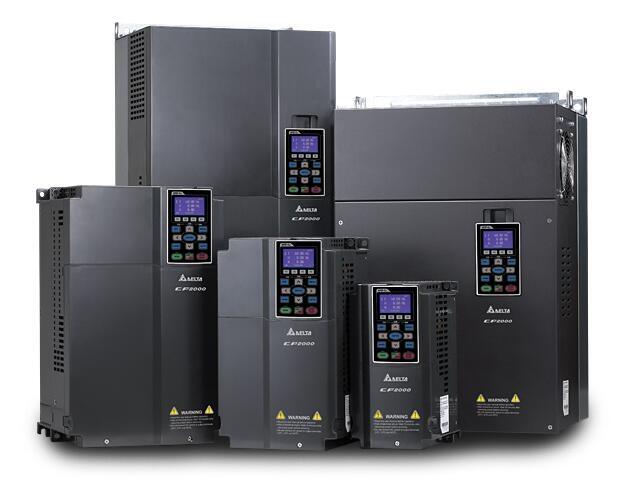

產品圖片：
