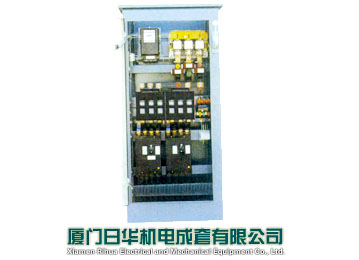

照明箱柜內設備（中間繼電器、熱繼電器、接觸器、變頻器、軟啟動器。。。。。）要標明柜內元件文字符號及正確的圖形符號，每一個信號連接一個I/O點，在圖12右側“信號”列里面標注輸入給PLC的信號為常開（NO）仍是常閉（NC）信號。如果是柜外照明箱設備（接近開照明箱關、限位開關、照明箱傳感器、儀表設備、其它電柜內設備。。。。。）除按以上標注外還要用虛線照明箱框暗示框內設備為柜外設備，并在圖形符號上標明接線端子號及線號。 　　圖12中右側為模塊地址分派及各參數信息，包含模塊型號、類型、代號、通道組別、安裝槽號、機架號、信號電平、系統柜號，對輸入的信號有相應的接線端號、元件代號及功能說明。這些信息表達電柜中PLC所裝模塊的身份，為生產、調試、維修歷程提供了足夠的信息和極大的便當。參照圖12。 　　2.7 PLC柜安插圖 　　   PLC柜的尺寸一般為非標，如果安裝在電氣室要與其它公司尺度柜相匹配（在甲方提資和設計之初會議記要中會有提及），除此之外PLC柜的尺寸依照內部所裝設備清單來定，在確定柜體尺寸之前要了解每一設備元件的外形尺寸，再公道安插設備清單里的所有設備，最后確定柜體尺寸。 　　在安插柜內元件時讓柜內空間取得最大化的利用，可以的話預留一定空間為后期增加元件。正確的安插體例：PLC本體和擴展模塊、擴展單位、直流電源安裝在最上層，第二層安裝分派電源的各路斷路器及保險，第三層安裝輸入輸出中間繼電器，如果繼電器數量不多而斷路器層有照明箱足夠空間也可照明箱以與斷路器安裝同一層。最后照明箱第四層為端子排安裝，如果是貼墻安裝沒有后開門只有前開門維護的柜子，在這種情況下端子排為柜前安插，正常情況下依照公道應用空間的原則端子排應安插在柜后，為后開門維護。 　　PLC柜的接地分為工作接地（FE）及呵護接地（PE），分袂安裝兩個接地銅排或銅條，接地電阻要求不大于4Ω（在土建施工前給出提資條件，由施工方安插接地網），如果只有一個接地網絡，接地電阻不大于2Ω的情況下也允許共一個接地網絡。最后標明電柜外形尺寸、安裝元件層與層的間距并附上柜內設備清單。安插格局參照圖13。 2.8操作箱安插圖 　　 當場操作箱按情況分為戶內式和戶外式，按結構分為單層門和雙層門（帶玻璃窗的門），按安裝體例分掛壁式和立柱支架式，不管何種結構柜面安插及柜內安裝是一樣的。與PLC柜一樣，同樣依照箱內設備數量及元件外形尺寸來確定操作箱的尺寸，例如：400X200X500（寬X深X高），如果箱內沒有任何元件安插或是一些小型元件，只是箱面安插一些開關按鈕及指示燈，箱深可以定為200MM， 　　若箱內要安裝比較多或比較高的設備元件，箱面要安裝控制器之類占用一定深度的設備，箱深可視情況定為300MM。 　　如果箱內有一定量的設備元件安插，也要有安插條理，第一層安插斷路器及保險，第二層安插接觸器及繼電器，第三層安插接線端子排。箱面安插要排列整齊，每個設備的操作范圍要有明顯的距離距離，便于區分每一設備的操作區域，每一當場操作箱一般都少不了急停按鈕（要求平安性的設備）、自動/遠程手動/選擇開關，其照明箱它按鈕及指示燈的多少取決于功能要求。除統籌美不雅觀和排列整齊外要依照照明箱規范來安插，指示燈應安插在最上方，帶燈按鈕安插在中部，按鈕及選擇開關安插在下方。在運行歷程中非論操作什么開關按鈕都不該遮擋對指示燈的視線。 　　最后標明箱體的外形尺寸，及開關按鈕間的開孔間距，在箱體正上方標注操作箱代號或箱名，開關按鈕的名牌尺寸（可以設計統一的尺度名牌）及每一代號對應的題字內容。同樣要附上設備元件清單。參照圖14。 　　 第三章 施工設計 　　3.1 圖紙目錄 　　  3.2 說明書 　　  3.3 材料表 　　  3.4 MCC柜端子接線 　　  3.5 PLC柜端子接線表 　　  3.6 操作箱端子接線表 　　  3.7 平面配管及橋架安插圖 　　  3.8 照明箱系統圖 　　  3.9 電氣室安插圖 　　  3.10 防雷接地平面圖 　　   第四章 現場施工要求及注意事項注塑模工藝條件:干燥措置：PC材料具有吸濕性，加工前的干燥很主要。建議干燥條件為100℃到200℃，3～4小時。加工前的濕度必須小于0.02%。熔化溫度：260～340℃。模具溫度：70～120℃。注射壓力：盡可能地使用高注射壓力。注射速度：對較小的澆口使用低速注射，對其它類型的澆口使用高速注射。  　　化學和物理特性: PC是一種非晶體工程材料，具有特別好的抗沖擊強度、熱穩定性、光澤度、禁止細菌特性、阻燃特性以及抗沾染性。PC的缺口伊估德沖擊強度（otched Izod impact stregth）無比高，而且收縮率很低，正常為0.1%～0.2照明箱%。PC有很好的機械特性，但流動特性較差，因此這種材料的注塑歷程較艱辛。在選用何種品德的 PC材料時，要以產品的終極冀望為基準。如果塑件要求有較高的抗沖擊性，那么就使用低流動率的PC材料；反之，可使用高流動率的PC材料，這樣可以優化注塑歷程。  　　聚碳照明箱酸酯是分子主鏈中含有—[O‐R‐O‐CO]—鏈節的熱塑性樹脂，按分子機關中所帶酯基分歧可分為脂肪族、脂環族、脂肪一芳香族型，其中具有適用價值的是芳香族聚碳酸酯，并以雙酚 A型聚碳酸酯為最重要，分子量通常為3‐10萬。 聚碳酸酯，英文名Polycarbonate, 簡稱PC。PC是一種無定型、無臭、無毒、高度透明的無色或微黃色熱塑性工程塑料，具有優秀的物理機械性能，尤其是照明箱耐沖擊性優良，拉伸強度、彎曲強度、壓縮強度高；蠕變性小，尺寸穩定；具有良好的耐熱性和耐低溫性，在較寬的溫度范圍內具有穩定的力學性能，尺寸穩定性，電性能和阻燃性，可在 ‐60~120℃下持久使用；無顯明熔點，在 220‐230℃呈熔融狀況；因為分子鏈剛性大，樹脂熔體粘度大；吸水率小，收縮率小，尺寸精度高，尺寸穩定性好，薄膜透氣性��；屬自熄性材料；對光穩定，但不耐紫外光，耐候性好；耐油、耐酸、不耐強堿、氧化性酸及胺、酮類，溶于氯化烴類和芳香族溶劑，持久照明箱在水中易引起水解和開裂，毛病是因抗疲勞強度差，容易發生應力開裂，抗溶劑性差，耐磨性欠佳。 PC可注塑、擠出、模壓、吹塑、熱成型、印刷、粘接、涂覆和機加工，最重要的加工體例是注塑。成型之前必須預干燥，水分含量應低于0.02%，微量水份在高溫下加工會使制品發生白濁色澤，銀絲敦睦泡，PC在室溫下具有相稱大的強逼高彈形變能力。
