一、功能與用途

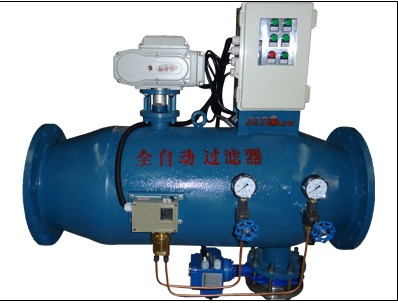

　　　　　　　　 ZPG-IZ系列全自動反沖洗排污過濾器適用于工業廢水處理流程，鋼鐵廠沖渣水、電廠流程及冷卻水、造紙工序及進水，化工生產流程及灌溉系統等場合，用以濾去水中3500~300微米粒徑的各種硬質顆粒，確保系統的安全可靠運行。

二、結構與工作原理
　　　　　　　ZPG-IZ系列全自動反沖洗排污過濾器采用高強度的不銹鋼網，具有處理量大，使用壽命長、清洗效率高等特點。本機采用智能壓差控制、定時控制自動反沖洗過濾網。當過濾器進出口壓差達設定值或定時器達到設定時間時，電動控制箱發出信號驅動閥門轉動，同時排污閥打開。這時水流被迫從過濾網筒的入口段孔進入濾筒外側與殼體夾層，反向從濾網外側沖洗粘附在網孔上的雜質，達到清潔過濾網的目的，當過濾器進出口壓差恢復正常或定時器設定時間結束后，電機停止轉動，電動排污閥關閉。整個過程中，液體不斷流，實現了連續化、自動化生產。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　

三、性能特點
◎ 單臺流量:50-1200M3/H,更大流量可由多臺單機并聯.
◎ 最小工作壓力:0.2Mpa
◎ 最大工作壓力:1.0/1.6/2.5/4.0Mpa
◎ 最高工作溫度:80℃
◎ 過濾精度:300~3500微米
◎ 控制方式:壓差、時間、手動
◎ 控制箱接入電壓:交流220v
◎ 額定操作電壓:三相、AC220v /380v、50HZ

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
四、安裝參數

注：此表只列部分型號1、可按客戶要求訂做各種尺寸口徑過濾器　 2、表中參數僅供參考，設備實際尺寸以供貨狀態為準

五、相關名詞解釋
1、反沖洗　 …… 水流帶動雜質沖刷濾網，雜質被截留在濾網后端。設備進入排污狀態時，安裝在濾網內的反沖閥將濾網分截成前后端，同時濾網后端的排污閥開啟，形成后端的低壓狀態，前端被截的高壓水流將從外向內沖擊濾網后端，使雜質隨水流從排污閥排出 (參照第2頁圖例)。

2、壓差控制　 …… 設備的水流被濾網分成前后兩部分，但出入口流量是一樣的，當雜質在濾網積聚后，至使入口可過流面積減少，導致濾網前段流體壓力增大，與出水口形成壓力差，雜質積聚越多，壓力差越大。壓差表組件可提取出入口壓差數值，同時轉換成電流信號供給控制箱完成壓差開關控制。

3、定時控制　 …… 控制箱內的可編程元件寫入控制時間并被激活后，程序將根據預設時間自動啟動一系列操作，控制電路完成反沖洗排污過程。
