一、J94W卡套角式截止閥試驗標準 (單位Unit：MPa)
試驗項目 TESTITEM |
壓力值 PRESSURE VALVE |
公稱壓力 Nominal Pressure |
6.4 |
殼體試驗 Shell Test |
9.6 |
密封試驗 Test |
7.0 |
氣壓試驗 Air Pressure Test |
0.9 |
適用溫度 Suitable Temperatue |
≤ |
適用介質 Suitable Medium |
水、蒸汽、油品等Water,Steam,Oilgoods |

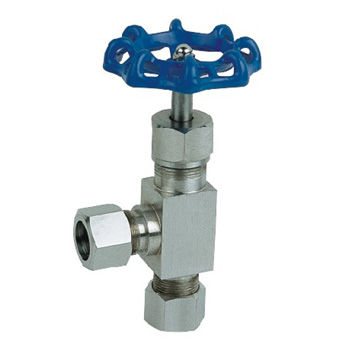

二、J94W卡套角式截止閥技術圖片：
三、J94W卡套角式截止閥型號與零部件材質：
型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
J91H-64 |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟 |
J91W-64P |
304SS |
304SS |
304SS |
304SS |
柔性石墨、四氟 |
W91W-64R |
316SS |
316SS |
316SS |
316SS |
柔性石墨、四氟 |
四、J94W卡套角式截止閥外型與連接尺寸：
Do |
D1 |
L |
H |
Φ8 |
Φ70 |
38 |
92 |
Φ10 |
Φ70 |
38 |
92 |
Φ12 |
Φ70 |
39 |
92 |
Φ14 |
Φ70 |
40 |
94 |
Φ18 |
Φ80 |
42 |
100 |
五、J94W卡套角式截止閥訂貨說明：
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
