BDS系列防爆吊防爆吊扇

1.適用于周圍

　　介質中含有ⅡA、ⅡB級溫度組別為T1~T4組爆炸性氣體混合物的場

所，在交流50Hz、電壓至200V的線路中作為通風降溫之用。 　　能在下

列條件下可靠工作： 　　◆ 海拔不超過2000m； 　　◆ 運行環境溫度

為-20℃~+40℃； 　　◆ 周圍空氣相對濕度不大于95%(+25℃) 　　◆

含有ⅡA、ⅡB溫度級別T1~T4組爆炸性混合物場所； 　　◆ 無顯著搖動

的沖擊振動的地方； 　　◆ 無破壞絕緣的氣體或蒸氣的環境中； 　　◆

無滴水的場所； 　　◆ 污染等級3級； 　　◆ 安裝類別Ⅱ類

2.結構概述

　　吊扇整體（包括接線盒、吊扇調速器）采用Z1102鑄鋁合金制成，吊

扇主體內裝有風機的接線盒內部裝有接線端子、電容器。吊扇調速器供用

戶調整風速之用。吊扇主體與鋼管連接，鋼管與接線盒連接，在接線盒的

底部設有安裝腳，吊扇設有內外接地。

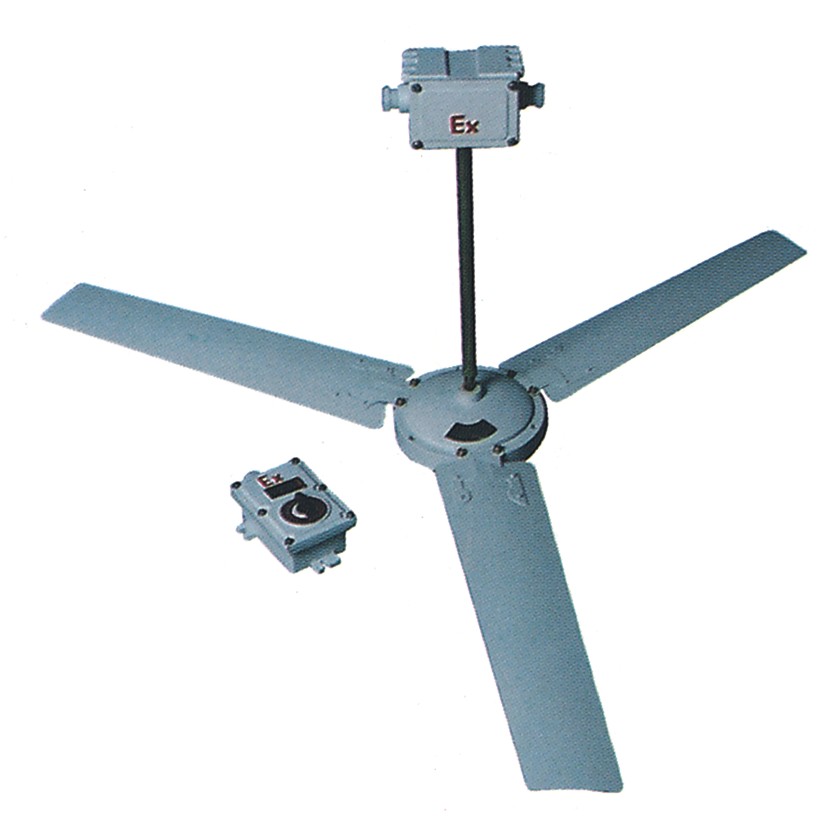

3.防爆吊扇圖例：

4.主要基本參數：

　　產品型號 扇葉直徑 　　（mm） 電壓 　�。╒） 風量 　　m3/h 輸

入 　　功率 　　（W） 防爆標志 進線口 　　螺紋 　�。℅"） 電纜外徑 　　

（mm） 工作方式 質量 　�。↘g）

BFC-1200 1200 220V 250 80 ExdIIBT4 3/4 8-14 連續 11.5

BFC-1400 1400 220V 290 95 ExdIIBT4 3/4 8-14 連續 11.5
