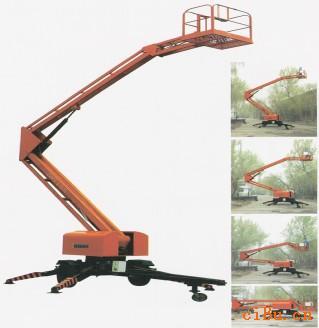

鋁合金升降機的高空作業結構是采用可折疊式的臂結構，采用的是液壓驅動裝置，在除了高空意外的作業中，設置了一機多用的功能。這種壁式的鋁合金升降機結構具有操作簡單等多功能特點，其組成由高空作業臂和起重工作臂兩部分，如圖1所示。高空作業臂包括上臂2和下臂1，上臂頭部有工作平臺6。行駛狀態時，2節工作臂折疊在一起。

　　作業臂結構復雜，完全按實體結構進行三維有限元分析十分困難，因此在建立有限元模型之前應進行必要的簡化。實踐證明，對于復雜的結構，在不影響計算精度的前提下，做一些適當的簡化是必要的。一則可以減少許多繁瑣的工作，大大減少工作量；再則可以縮短設計周期，為進一步改善設計創造條件。在建模時略去作業臂上為安裝某些附件而設置的小孔、凸緣。實踐證明，這對鋁合金升降機作業臂整體強度、剛度影響很小，但在劃分網格時，可以節省大量的計算機資源。進行高空作業時，2節工作臂分別由上下臂油缸4舉升伸展至一定角度。上臂和下臂間通過水平銷軸鉸接。起重工作臂由基本臂1和伸縮臂3組成。高空作業時下臂兼做起重基本臂。伸縮臂由伸縮臂油缸5控制，不工作時伸縮臂回縮至基本臂內部；起重作業時，伸縮臂根據需要的起重幅度和起升高度進行伸縮。升縮臂根部通過銷軸與升縮臂油缸鉸接，升縮臂和基本臂間有滑塊，以保證伸縮臂能平穩運動。鋁合金升降機的伸縮臂與油缸、基本臂根部和回轉平臺也通過水平銷軸鉸接。
