全塑市內通信電纜產品簡述的詳細介紹

1. 使用范圍

銅芯聚烯烴絕緣鋁塑綜合護套市內通信電纜簡稱全塑市內通信電纜。
主要用于傳輸音頻、150kHz及以下的模擬信號和2048kbit/S及以下的數字信號，支持(2B+D)信道綜合業務數字通信。在一定條件下，也可用于傳輸2048kbit/S以上的數字信號。

1. 特征
2. 原材料經過精心選擇，嚴格每批檢測，確保電纜的通信質量。
3. 單線采用拉絲退火擠塑一次成型的串聯工藝，確保高質量的絕緣單線。
4. 采用小節距絞對設計，工序工藝穩定，串音性能好，確保通話清晰、流暢、不受干擾。
5. 采用鋁塑復合鋁帶軋紋縱包，確保電纜良好的彎曲和防潮性能。
6. 采用DCM公司全自動綜合測試儀等儀表進行中間檢測和成品檢測，確保出廠通信電纜質量。
7. 電纜各項性能指標均符合YD/T322-1996標準要求，并有較大富裕度。



1. 執行標準

YD/T322-1996《銅芯聚烯烴絕緣鋁塑綜合護套市內通信電纜》

1. 符號、代號用產品表示方法

1、符號、代號
H—表示通信電纜的系列代號
Y—表示實心聚烯烴絕緣結構
A—表示電纜為擋潮層聚乙烯護套
C—自承式
G—隔離式
T—填充式
5—表示皺紋鋼塑復合帶鎧裝層
2—表示雙層鋼帶繞包
2、表示方法
產品用型號、規格及標準編號表示
例：銅芯實心聚烯烴絕緣擋潮層聚乙烯護套市內通信電纜100對，導體標稱直徑為0.5mm。表示為：HYA 100*2*0.5 YD/T322-1996。

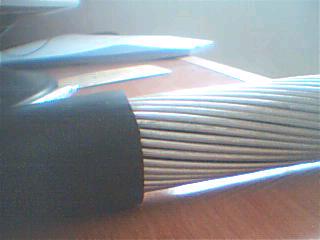

1. 產品結構示意圖




1. 本公司目前電纜的型號和規格

型號：HYA 、HYA23、HYA53 、
HYAT、HYAT23、HYAT53、HYAT553
HYAC 、HYAG
規格：導體標稱線徑為0.4? 0.5? 0.6? 0.7? 0.8mm
線對標稱對數為5～2400對
其它特殊型號、規格產品按用戶要求協商生產，提供服務。

1. 電纜使用場合及注意事項

1、HYA型電纜只限室外使用，如需進入室內，應采取防火措施。電纜主要使用于管道敷設，也可架空安裝于懸掛線上。
HYAC自承式電纜一般架空敷設，吊線的最小拉斷力(100對以下0.4mm、0.5mm規格)16KN。
23型、53型、553型等鎧裝電纜用于直埋地下。
填充型電纜主要用于濕熱帶或不易氣壓維護的場所。
2、電纜敷設時，彎曲半徑不小于電纜外徑的10倍。敷設環境溫度一般不低于-5℃。
3、電纜工作環境溫度-30℃～60℃，非填充電纜使用時建議使用30～50kPa的干燥空氣或氮氣作氣壓維護。
4、電纜在運輸及保管過程中應立放，不可平放。電纜不得與盤沿或其它硬物相碰。

1. 主要電氣性能

序號	項目名稱	單位	YD/T322標準要求	實測水平
1	導體直流電阻±20℃(最大值)	Ω/km	0.4mm???? 148 0.5mm???? 95	145 93
2	線對直流電阻不平衡 平均值 最大值	%	≤1.5 5.0	≤1.3 3.9
3	絕緣電阻(最小值) ±20℃??? DC(100～500v)	MΩ．km	10×103	15×103
4	絕緣電氣強度	kV/1min		通過
	導體間		1
	導體—屏蔽間		3
5	工作電容 0.8～S1kHz	nF/km	平均值 52±2	51．6
			最大值 57.0	54．6
6	工作電容差 0.8～1kHz (100對及以上填充型電纜)	%	最大值 2	1.4
7	電容不平衡	pF/km
	線對間		最大值 250	122
	線對—地間		平均值 ≤570 最大值 2630	556 2181
8	固有衰減(最大平均值)	dB/km
	150kHz(實心非填充/實心填充式)		0.4mm?? ≤ 12.1/11.7 0.5mm　 ≤ 9.0/8.2	11.2/10.8 8.5/7.9
	1024kHz(實心非填充/實心填充式)		0.4mm?? ≤ 27.3/23.6 0.5mm　 ≤ 22.5/18.6	26.0/22.2 21.0/17.0
9	近端串音衰減 1024kHz? 長度≥0.3km	dB
	子單位內		M—S≥54	54.4
	基本單位內		M—S≥58	59.3
	相鄰子單位間		M—S≥63	65.2
	相鄰基單位間		M—S≥64	68.7
	超單位內兩個相對基本單位間		M—S≥70	73.8
	超單位內兩個相對基本單位間		M—S≥70	75.3
	不同超單位內子單位間		M—S≥79	81
	不同超單位內基本單位間		M—S≥79	81.5
10	遠端串音防衛度 150kHz	dB/km
	子單位內功率平均值		≥68	70.5
	基本單位內功率平均值		≥69	72.1
	任意線對組合最小值		58	60.2
11	絕緣芯線混斷線		不混線、不斷線	無混線、斷線
12	屏蔽鋁帶邊續性		連續	連續

1. 主要機械物理性能

序號	項目名稱	單位	指標	實測水平
1	導線斷裂伸長率(最小值)	%	0.4mm? ≥10	12
			0.5mm? ≥15	16
2	絕緣抗張強度? 中值	MPa	≥10	22
3	絕緣斷裂伸長率? 中值	%	≥300	660
4	絕緣顏色遷移試驗	——	不退色、不遷移	合格
5	絕緣熱收縮率?? 最大值	%	≤5	4
6	絕緣熱老化后耐纏繞性	——	不開裂	合格
7	絕緣低溫卷繞試驗(-55℃)	失效數/試樣數	0/10	0/10
8	護套抗張強度?? 中值	MPa	≥10	19
9	護套斷裂伸長率(中值) 熱老化前 熱老化后	%	≥350 ≥300	670 560
10	護套熱收縮率(最大值)	%	≤5	3
11	護套耐用環境應力開裂性	失效數/試樣數	0/10	0/10
12	聚乙烯護套與鋁塑 復合帶間的剝離強度? 平均值	N/mm	≥0.8	0.9
13	成品電纜低溫彎曲性能(-20℃)	——	彎曲處護套、鋁帶無破損	無破損
14	填充式電纜抗滲水性能 (20±5℃、24h)	——	無水滲出	無滲水
15	填充式電纜滴流性能 (65±1℃、24h)	——	纜芯及護套界面、無填充物滲出	無滲出填充物
