1.        概述

1.2主要用途及適用范圍

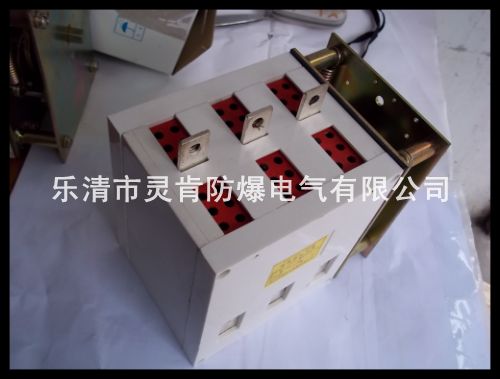

GHK/KGH系列隔離換向開關適用于交流50HZ,電壓至1140V,電流分別為200A,315A,400A的電力線路中,作主電路隔離和在無負載情況下改變電源相序用,在故障情況下,能帶負荷分閘,具有較高的分斷能力,特別適宜于組成千伏級礦用隔爆型電磁起動器.

1.3品種規格

本系列開關的品種有GHK,KGH,HG.

規格有200A,315A,400A.

1.4正常工作和安裝條件

1.4.1正常工作條件

周圍空氣溫度不超過+40度,下限不低于-25度.

24h內的平均值不超過+35度,超出此范圍請與制造廠協商.

海拔不超過2000m

最高溫度為+40度時,空氣的相對濕度不超過50%,在較低的溫度下可以允許有較高的相對濕度,例如20度時達90%,對由于空氣溫度變化偶爾產生的凝露應采取特殊的措施.

產品周圍空氣的污染等級為3級

正常安裝條件

安裝面與垂直線傾余度不超過+-15度

安裝在無腐蝕金屬和破壞絕緣的腐蝕氣體或蒸汽的環境中.

在無雨水侵襲的場所

無顯著沖擊,振動的場所.

3 結構特征與工作原理

3.1結構特征

本系列開關為三極開關,由接觸系統和操作機構兩部分組成.接觸系統由三相靜觸頭、正向動觸頭組和反向動觸頭組、封閉式隔弧柵滅弧罩以及絕緣耐弧塑料框和蓋組成。觸頭系統采用單斷點拍合式結構，其特點是靜觸頭采用雙L型靠背式對稱結構，并在觸頭的回路中設置了導磁體，用來增強自勵磁場，合在分斷大電流時，靜觸頭和動觸頭臂之間產生強大的電動斥力，以利于提高分斷速度，同時還可以加強吹弧磁場，減少電弧在觸頭上的停滯時間，并增加電弧電壓上升率，使電弧加速進入滅弧柵中，從而大大改善分斷時的滅弧效果。正、反向動觸頭組借助操作機構和交叉導電板，實現動、靜觸頭的接通、分斷和更換電源的相序。操作機構由操作盤、同軸四連桿機構、操作臂和儲能彈簧連動機構組成。正反向動觸頭組的兩根方軸，與各自的操作臂相連。電源經靜觸頭輸入，動觸頭組的兩根方軸，與各自的操作臂相連。電源經靜觸頭輸入，當操作盤在零位時，正反向動觸頭組處于斷開狀態，電源被隔離；當操作盤順時針轉動，帶動一組四連桿機構驅使正向觸頭組轉動并且與靜觸頭閉合，接通電源，在四連桿機構過死點3度后自鎖，觸頭獲得終壓力，彈簧被拉伸儲能，而另一組四連桿機構則合反向觸頭組遠離靜觸頭組，形成正、反觸頭組互鎖狀態。分斷時，將操作盤逆時針轉向零位，當環形槽帶動四連桿機構過死點后，拉簧立即釋能速動，動觸頭組快速分離，切斷電源，當操作盤由零位逆時針轉動，可實現反向觸頭組和靜觸頭的閉合接通，通過交叉導電板，改變輸出端電源相序，實現換相，開關上的輔助觸頭，受操作盤的控制。當操作盤在零位時，主電路隔離，其觸點于常開（常閉）狀態，當接通操作時，其觸點滯后主觸頭閉合（或斷開）分斷操作時，其觸點超前主觸頭斷開（或閉合），因此。在一般情況下，開關能可靠保證在無負載情況下接通、分斷和反向接通換向。

3．2工作原理

開關的原理如圖所示：

1．   操作盤地零位時，主電路處于隔離狀態。

2．   操作盤在順時針轉動接通輸入、輸出相序一致，正向接通

3．   操作盤逆時針轉動接通，輸出端AB相序改變，反向接通。

4技術特征

主要性能

分斷能力：Ic>6le

主要技術參數

額定絕緣電壓：1140V

額定工作電壓：1140V

額定工作電流：200A，315A，400A

額定工頻耐壓：4200V

額定頻率：50HZ

操作角度：+72度

輔助觸頭：備有一常開一常閉兩對輔助觸點供外電路用。

AC220V，50HZ，5A。

5、使用、操作及維護

使用前要檢查開關的配件是否裝配完整，裝配是否正確。

開關必須垂直安裝后才能使用

使用開關操作機構應保護靈活，各運動部件的鉸接處，可加少量潤滑油。

運行過程中要定期檢查觸頭的工作狀況，如發現觸頭有燒毛現象，需及時修整并測量觸頭的閉合情況，每次帶負載分斷后，都要檢查觸頭工作狀況。

開關在使用過程中要注意緊固件不能有松動或脫落現象。
