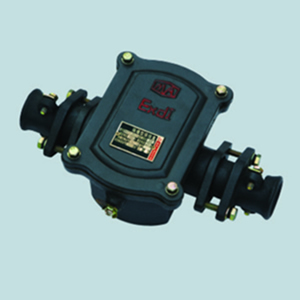

BHD2系列礦用隔爆型低壓電纜接線盒使用說明書
一、    供應BHD2礦用接線盒，BHD2-25/3T接線盒產品概述
1、    巨鼎防爆接線盒適用范圍
BDH2系列礦用隔爆型電纜接線盒適用于具有爆炸性氣體環境的煤礦井下，在1140V，660V，380V供電網絡中，作為信號、照明、動力等電纜連接和分支之用，本產品具有強度高，絕緣性能好等特點。
2．巨鼎防爆接線盒本產品主要執行標準
MT429-2008《煤礦用隔爆型低壓電纜接線盒》
GB3836.1-2000《爆炸性氣體環境用電氣設備  第1部分：通用要求》
GB3836。2-2000《爆炸性氣體環境用電電器設備  第2部分：隔爆型“d”>
3.2防爆形式：礦用隔爆型
3．3防爆標志：EXDI
4、巨鼎防爆接線盒產品使用條件：
A、環境氣壓（86-110）Pa;
B、空氣相對濕度不大于95%（+25度時）
C、周圍空氣溫度-20~+40度
D、具有爆炸性氣體（甲烷）混合物的場合。
E、無顯著搖動和劇烈沖擊振動的地方。
F、污染等級3級。
G、安裝類列III。
二、供應BHD2礦用接線盒，BHD2-25/3T接線盒靈肯防爆接線盒技術特征
表1
型號    額定電流    額定電壓    電纜通數    電纜最大外徑    外形尺寸
BHD2-25/660（380）-2T    25    660（380）    2    ф15    260*125*75
BHD2-25/660（380）-3T    25    660（380）    3    ф15    260*200*75
BHD2-25/660（380）-4T    25    660（380）    4    ф15    260*260*75
BHD2-40/660（380）-2T    40    660（380）    2    ф24    300*135*115
BHD2-40/660（380）-3T    40    660（380）    3    ф24    300*220*115
BHD2-40/660（380）-4T    40    660（380）    4    ф24    300*300*115
BHD2-100/660（380）-2T    100    660（380）    2    ф37    400*240*155
BHD2-100/660（380）-3T    100    660（380）    3    ф37    400*240*155
BHD2-100/660（380）-4T    100    660（380）    4    ф37    400*240*155
BHD2-200/1140（660）-2T    200    1140（660）    2    ф51
ф37    500*235*150
BHD2-200/1140（660）-3T    200    1140（660）    3    ф51
ф37    500*230*150
BHD2-200/1140（660）-4T    200    1140（660）    4    ф51
ф37    500*380*180
BHD2-400/1140（660）-2T    400    1140（660）    2    ф78    670*250*230
BHD2-400/1140（660）-3T    400    1140（660）    3    ф78    670*460*230
BHD2-400/1140（660）-4T    400    1140（660）    4    ф78    670*670*230

1、接線盒分別能承受2500V，3000V，4200V，施加1min工頻耐壓，無擊穿和閃絡現象。
2、接線盒的絕緣電阻，分別不低于1。5歐姆，2。0歐姆，2。5歐姆，。
4、產品結構及外型尺寸
4．1本系列產品由隔爆外殼（殼體、蓋）絕緣接線座、電纜引入裝置及內外接地裝置等組成。
5、巨鼎防爆接線盒使用方法
5．1本產品適用于工作電壓380，660，1140V電路中，電壓頻率：50HZ最大電流不大于25A，40A，100A，200A，400A。
5．2裝拆電纜時，必須先切斷電源，然后打開頂蓋，引入裝置的電纜應按照表1的要求，所如采用其它規格的電纜，請配相應內徑的密封圈，導線在與接線柱連接時，須注意保持電氣間隙，當只用一個引入裝置時，另一個必須用金屬堵板堵住。
5．3蓋體裝配好后，必須擰緊定位螺釘，拆卸時，必須先松開定位螺釘。
