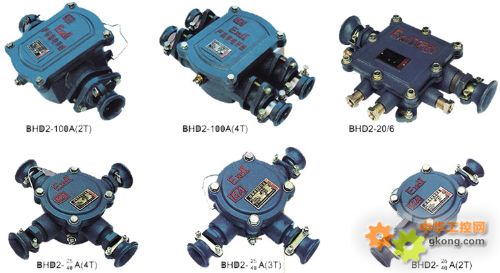

BHD2系列礦用隔爆型低壓電纜接線盒使用說明書

一、         產品概述

1、             巨鼎防爆接線盒適用范圍

BDH2系列礦用隔爆型電纜接線盒適用于具有爆炸性氣體環境的煤礦井下，在1140V，660V，380V供電網絡中，作為信號、照明、動力等電纜連接和分支之用，本產品具有強度高，絕緣性能好等特點。

2．巨鼎防爆接線盒本產品主要執行標準

MT429-2008《煤礦用隔爆型低壓電纜接線盒》

GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》

GB3836。2-2000《爆炸性氣體環境用電電器設備 第2部分：隔爆型“d”>

3.2防爆形式：礦用隔爆型

3．3防爆標志：EXDI

4、巨鼎防爆接線盒產品使用條件：

A、環境氣壓（86-110）Pa;

B、空氣相對濕度不大于95%（+25度時）

C、周圍空氣溫度-20~+40度

D、具有爆炸性氣體（甲烷）混合物的場合。

E、無顯著搖動和劇烈沖擊振動的地方。

F、污染等級3級。

G、安裝類列III。

1、接線盒分別能承受2500V，3000V，4200V，施加1min工頻耐壓，無擊穿和閃絡現象。

2、接線盒的絕緣電阻，分別不低于1。5歐姆，2。0歐姆，2。5歐姆，。

4、產品結構及外型尺寸

4．1本系列產品由隔爆外殼（殼體、蓋）絕緣接線座、電纜引入裝置及內外接地裝置等組成。

5、巨鼎防爆接線盒使用方法

5．1本產品適用于工作電壓380，660，1140V電路中，電壓頻率：50HZ最大電流不大于25A，40A，100A，200A，400A。

5．2裝拆電纜時，必須先切斷電源，然后打開頂蓋，引入裝置的電纜應按照表1的要求，所如采用其它規格的電纜，請配相應內徑的密封圈，導線在與接線柱連接時，須注意保持電氣間隙，當只用一個引入裝置時，另一個必須用金屬堵板堵住。

5．3蓋體裝配好后，必須擰緊定位螺釘，拆卸時，必須先松開定位螺釘。

6、巨鼎防爆接線盒故障分析與處理

在確何接線正確的情況下，發生故障請按下表進行分析與處理。

7、巨鼎防爆接線盒注意事項

使用時應按照煤礦安全規程要求使用。

盒蓋上的產品編號標志不得損壞，以確保售后服務。

8、巨鼎防爆接線盒安全警示

嚴禁在井下對本產品進行維修，不能隨意改變其結構及零部件

缺少零件的產品嚴禁下井使用。

嚴禁帶電打開頂蓋，切記�。�！

嚴禁故意敲打接線盒外殼
