減壓減壓裝置
減溫減壓裝置用途及作用
　　減溫減壓裝置　減溫減壓裝置是現代工業中熱電聯產、集中供熱（或供汽）及輕工、電力

、化工、紡織等企業在熱能工程中廣泛應用的一種蒸汽熱能參數（壓力、溫度）轉變裝置和利

用余熱的節能裝置，通過本裝置，把用戶提供的蒸汽參數降到用戶需要合適的溫度和壓力，以

滿足用戶的要求，并且能夠充分節約熱能，合理使用熱能。
　�。ǘ�）減溫減壓裝置工作原理裝置簡介  減溫減壓裝置目前我國減溫減壓裝置有多種結構

形式，但不管其形式如何，一般由減溫系統、減壓系統（或減溫減壓一體系統）、主蒸汽管體

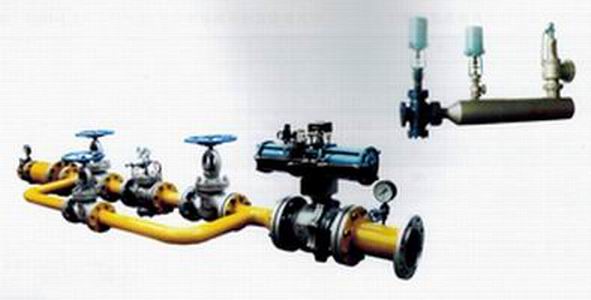

、安全保護系統、熱力控制系統等組成。具體形式結構如下圖。 減溫減壓裝置的結構組件由減

壓閥、節流孔板、蒸汽混合管道（帶噴嘴）、安全閥、給水調節閥、節流閥、截止閥、止回閥

、減溫水管、法蘭、標準件等組成
　　1、減溫系統：通過高壓差調節閥（或變頻水泵等），將冷卻水從不同形式的噴嘴處以霧狀

噴入文氏管或蒸汽管道的蒸汽中，使蒸汽溫度降低。
　　2、減壓系統：由減壓閥和節流孔板組成，減壓閥通過改變流通面積達到調節壓力的目的。
　　3、減溫減壓系統：把減溫系統和減壓系統合二為一，使裝置的外形尺寸減小而技術復雜性

增加。(見圖二同顏色部分)
　　4、主汽管體：由混合管和蒸汽管等組成。根據用戶提供的參數決定，是減溫減壓裝置的主

體設備，目的是將減溫減壓后的蒸汽送入用戶需要的管道上。
　　5、減溫減壓裝置安全系統：為防止二次蒸汽壓力超過規定值，自動打開安全閥使多余蒸汽

排放，達到減壓和安全保護作用，由于參數不同，有以下幾種結構形式，由本廠設計時選定：
　�、倥鋸椈砂踩�閥
　�、谂錄_量及主安全閥（一套或多套）
　�、叟涓軛U安全閥
　　6、減溫減壓裝置熱力控制系統：是調節蒸汽出口參數的重要設備，通過接收出口溫度、壓

力信號，經過信息處理，指揮執行機構使出口的參數（溫度、壓力）穩定在用戶要求范圍內，

實現自動調節。本控制系統也可以手控調節。
　　2、減溫減壓裝置主要特點：
　　減壓系統采用雙閥座減壓閥結構，不平衡力小，調節范圍大，動作平穩，無卡阻現象。
　　減溫系統采用文丘里氏加笛管噴嘴的方式，無傳動部件，減溫水霧化效果好，噴嘴拆裝方

便，便于維修。
　　減壓系統和減溫系統分開，主要用于工況惡劣， 如蒸汽流量小不適用采用減溫減壓閥的，

及飽和蒸汽的工況(壓力較低主要考慮蒸汽流速較低)采用文丘里管減溫方式，減溫水充分霧化

，以達到較好的減溫效果
　　（三）產品分類及主要技術指標
　　A、減溫減壓裝置按進口壓力和溫度可分為：
　　1 中溫中壓減溫減壓裝置：
　　一次蒸汽參數（進口蒸汽參數）：壓力P1=3，9MPa； 溫度t1=450℃壓力；
　　二次蒸汽參數（出口蒸汽參數）：壓力P2由用戶要求確定；溫度t2=飽和溫度；
　　流量： Q=2～360t/h（噸/小時）
　　2 次高壓減溫減壓裝置：
　　一次蒸汽參數（進口蒸汽參數）：壓力P1=5，4MPa； 溫度t1=485℃壓力；
　　二次蒸汽參數（出口蒸汽參數）：壓力P2由用戶要求確定；溫度t2=飽和溫度；
　　流量： Q=20～200t/h（噸/小時）
　　3 高溫高壓減溫減壓裝置：
　　一次蒸汽參數（進口蒸汽參數）：壓力P1=10MPa； 溫度t1=540℃壓力；
　　二次蒸汽參數（出口蒸汽參數）：壓力P2由用戶要求確定；溫度t2=飽和溫度；
　　流量： Q=30～240t/h（噸/小時）
　　B、減溫減壓裝置的主要技術指標
　　1 減溫減壓裝置出口流量
　　減溫減壓裝置出口蒸汽流量變化范圍為30%Q~100%Q，特殊需要者可由供需雙方協商。
　　2 減溫減壓裝置額定出口蒸汽壓力P2
　　減溫減壓裝置額定出口蒸汽壓力的偏差范圍是：
　�、佼旑~定出口蒸汽壓力小于0，98MPa時，為P2±0，04MPa
　�、诋旑~定出口蒸汽壓力不大于3，82MPa時，為P2±0，06MPa
　�、郛旑~定出口蒸汽壓力大于3，82MPa時，為P2±0，15MPa
　　3 額定出口蒸汽溫度t2
　　額定出口蒸汽溫度必須在飽和溫度以上（含飽和溫度）
　　額定出口蒸汽溫度的偏差范圍最小值為額定出口蒸汽溫度t2±5℃
　　4 減溫減壓裝置問題噪音
　　減溫減壓裝置正常運行時，在減溫減壓閥（減壓閥）出口中心線同一水平面下游1m處測其

噪聲，總體噪聲水平不大于85dB(A)。用戶若有特殊要求，可由供需雙方協商確定解決。
　　(四) 減溫減壓裝置型號編制方法
　�。ㄎ澹�減溫減壓裝置特點
　　實現降壓不損耗能量，而且通過該設備可增大蒸汽供應量。結構簡單、無轉動部件、運行

可靠。操作方便、檢修容易、可自動調節。節能效果顯著。
　　（六）減溫減壓裝置供貨范圍
　　減溫減壓裝置的供貨范圍為 標志以內，主要有：
　　1，減壓系統：減溫減壓閥、節流孔板等；
　　2，減溫系統：給水調節閥、節流閥等；
　　3，安全系統：安全帽、止固閥等；
　　4，管路系統：蒸汽管路、過渡管、減溫水管等；
　　5，配套附件：截止閃、雙金屬溫度計及接管、壓力表及三通閥、彎雷、接頭、法蘭、襯墊

、螺栓、螺母、墊圈。
　�。ㄆ撸�減溫減壓裝置定貨須知
　　訂合同時請提供：
　�。�1）、出口蒸汽流量Q、進口蒸汽壓力P1、溫度t1、出口蒸汽壓 力P2、溫度t2；
　�。�2）、減溫給水壓力Pb、溫度tb；
　�。�3）、注明控制方式；（儀表盤控制，DCS控制，DCS監視）
　�。�4）、控制類別：電動、氣動；
　　選擇氣動執行機構時還必須提供：
　　1) 作用形式：氣開式或氣閉式；
　　2) 氣源壓力；
　　3) 提供電氣閥門定位器電信號；
　　4） ．其它特殊要求，應在商定后注明或另行簽訂技術協議。
