◆鎖�？巯盗校�

HASCO標準：Z170 Z171 Z174 Z173

MISUMI標準：PLS PLM PLL MPLK MLK MLKC

PUNCH標準：TYPE-S TYPE-F

STRACK標準：Z3 Z4 Z5 Z6 Z7

DME標準：KU KL DKL

RABOURDIN標準：REP460

PROGRESSIVE標準：RPL

CUMSA標準：GS

臺灣標準：DTP03 DTP04 DTP05 DTP06 DTP07 DTP08

★CUMSA標準型號:

GGS.226616,GGS.368619,GGS.421024,

★DME-EOC標準型號:

LLL-050,LLL-101,LLL-151,LLL-201,DDKL2811,DDKL2812,DDKL2821,DDKL2822,DDKL3411,

DDKL3412,DDKL3421,DDKL3422,DDKL4511,DDKL4512,DDKL4521,DDKL4522,EER100E,EER101E,KKL1-1,KKL1-2,KKL1-3,KKL 2-2,KKU 1-1,KKU 1-2,KKU 2-2,

★HASCO標準型號:

ZZ174/50/20,ZZ174/80/32,ZZ174/100/50,ZZ174/50,ZZ174/80,ZZ174/100,ZZ170/1, ZZ170/2,ZZ170/3,ZZ171/1,ZZ171/2,ZZ171/3,ZZ173/32×28×14×63,ZZ173/32×28×14×80,ZZ173/32×28×14×100,ZZ173/32×28×14×125,ZZ173/32×56×14×63,ZZ173/32×56×14×80,ZZ173/32×56×14×100,ZZ173/32×56×14×125,ZZ173/38×36×18×80,ZZ173/38×36×18×100,

ZZ173/38×36×18×125,ZZ173/38×36×18×140,ZZ173/38×71×18×80,ZZ173/38×71×18×100,ZZ173/38×71×18×125,ZZ173/38×71×18×140,

★日本標準型號:

MMLK60,MMLK150,PPLS,PPLM,PPLL,MMPLKS30,MMPLKS60,MMPLKS80,MMPLKS80S,MMPLK10,MMPLK20,MMPLK30,MMPLK60,

MMPLK80,MMPLK80S,MMPLK100,MMLKC20,MMLKC40,MMLKC50,MMLKC100,

★臺灣標準型號:

DTP03A,DTP03B,DTP03C,DTP03D,DTP03E,DTP03F,DTP04A,DTP04B,DTP05/100,200,300,600,DTP06,DTP07A,DTP07B,DTP08A,DTP08B

主營產品：模具配件加工、塑膠模具配件、模具零件、模具標準件、非標模具零件、日期章、鎖�？�、限位夾、二次頂出、復位機構、模具計數器、輔助器、定位零件、冷卻零件、導柱導套、斜頂裝置、氣頂、頂針、司筒、定位珠、樹脂開閉器…

主營品牌：STRACK,CUMSA,HASCO,DME,PROGRESSIVE,SUPERIOR,MISUMI等；
主營產品：鎖模裝置,定位裝置,行位夾系列,頂出系列,冷卻零件,澆口套,頂針,司筒,氣頂等.....
聯系方式：13926878346
Q      Q：307659817

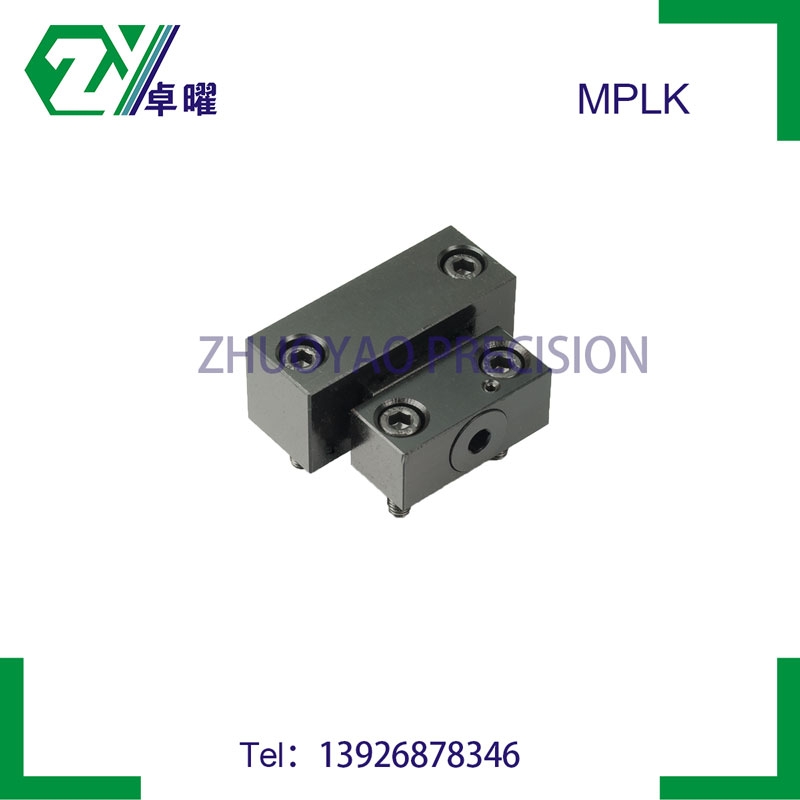

MISUMI標準卡輪式鎖模扣MPLK...
產品名稱：鎖�？� 鎖模機構 鎖模器組件 LATCH LOCK
產品型號：（標準型鎖緊套）MPLK10，MPLK20，MPLK30 MPLK60，MPLK80，MPLK80S，MPLK100
產品特點：
1、采用蝶形彈片，波珠結構，增強其使用壽命。
安裝提示：
1、鎖模扣裝置請在合模時定位并對稱安裝；每套模具至少使用2套鎖模扣裝置（根據模胚及拉力大小選定）；
2、鎖緊套、鎖緊座的安裝與開模運動方向成平行直角，平行于分型面安裝；
3、鎖緊套為上下對稱式，所以若有磨損也可倒置安裝再次使用；
4、如未在模具上對稱安裝將可能致使單套鎖模扣受力，受力不平衡將有導致鎖模扣斷裂的可能；
5、請勿將鎖模扣與其他自行加工的零件配合使用，由此帶來的異常將由貴司自行負責；
6、鎖�？鄣睦�力我司已經用專用設備調好，并用無頭螺絲鎖緊請勿自行調整調節螺帽，以免造成同套模具上的鎖模扣拉力偏差；導致拉力不平均，將產生異�，F象！
7、鎖緊座背后雖有避空位，但安裝時，模板間的段差不能超過避空值；
8、如模具需要維修改動，請先拆除鎖�？垩b置后再進行后續操作！
9、安裝完畢后進行一個配合功能測試，查看鎖模扣機構各部位是否順暢

鎖�？�

MPLK
MISUMI/O標準卡輪式鎖模扣
產品名稱：鎖�？� 鎖模機構 鎖模器組件

產品型號：（緊貼型鎖緊套）MMPLK30，MMPLK60，MPLK80，MPLK80S

產品描述：
1.碟形彈簧，內部滾輪以及卡輪的組合，能使模具的開合具有良好的平衡性。滾輪的旋轉能較好地防止偏心磨損的發生。鎖緊套為上下對稱式，所以若有磨損也可倒置安裝以再次使用。因為鎖緊座的背面有避空位，所以模板上有臺階時也可使用。

2.材質：SK3（套）+S50C（座）

HASCO標準鎖�？�,鎖模組件

產品型號：

Z171/1,Z171/2,Z171/3

安裝提示：

1、鎖�？蹫榫�密裝置，請精準定位并對稱安裝；

2、如未在模具上對稱安裝將可能致使單套鎖�？凼芰Γ�受力不平衡將導致鎖�？蹟嗔�；

3、主體、拉桿、插桿的安裝與開模運動方向成平行直角；

4、鎖�？哿慵�為精密配合，請勿與其他自行加工的零件配合使用，由此帶來的異常將由貴司自行負責；

5、如模具需要維修改動，請先拆除鎖模裝置后再進行后續操作；

6、安裝完畢需要進行一個配合功能測式，查看鎖�？蹤C構各部位是否順暢，行程是否吻合，（建議在合模機或注塑機上測試，嚴禁用吊機。）

一，HASCO標準鎖�？踆170...
產品名稱：鎖模扣 扣模器 扣機 鎖模裝置 鎖模機構 鎖模器組件 LATCH LOCK
產品型號：Z170/1，Z170/2，Z170/3
產品描述：1.設計簡單，容易安裝．
2.操作時具有高度的可靠性．
3.經試驗和測試與Z171可以兩選一使用．

HASCO/O標準鎖�？踆Z174.../HV
產品名稱：鎖�？� 扣雞 鎖模機構 鎖模器組件 Latch Lock
產品型號：Z174/50/20,Z174/80/32，Z174/100/50
產品描述：相比ZZ174系列，此款加長了行程HV….

產品特點：
1、機械互鎖設計，安全可靠；
2、高頻熱處理工藝，更方便安裝加工；
3、關鍵零件采用SKD61材質，更耐磨，壽命更長；
4、配有加長型“HV”插桿，適用范圍更廣；
5、需精準 、對稱安裝，行程要計算精確，否則將造成產品損壞；
6、能傳輸巨大拉力，多種規格 ，適用于不同大小模具荷重要求；

一，

HASCO/O標準鎖模扣,鎖模機構

產品型號：Z174/50/20,Z174/80/32,Z174/100/50

產品介紹：相比ZZ174系列，此款加長了行程HV…

產品特點：

1、機械互鎖設計，安全可靠；

2、高頻熱處理工藝，更方便安裝加工；

3、關鍵零件采用SKD61材質，更耐磨，壽命更長；

4、配有加長型“HV”插桿，適用范圍更廣；

5、需精準、對稱安裝，行程要計算精確，否則將造成產品損壞；

6、能傳輸巨大拉力，多種規格，適用于不同大小模具荷重要求；

二，HASCO標準鎖�？�,鎖模裝置

產品型號：

Z174/50,Z174/80,Z174/100

產品介紹：

其獨特的裝置不但傳輸巨大的拉力，而且能延長模具的操作時間。經實踐證明，ZZ174系列鎖�？垡殉蔀殒i模零件的一大進步。

MISUMI標準鎖模扣PLS PLM PLL
產品名稱：鎖�？� 鎖模機構 鎖模器組件 LATCH LOCK
產品型號：PLS，PLM，PLL
產品描述：此款產品結構小，正確開模，無反作用力。完全沒有鎖模負載，可用于低壓鎖模成形。其動作與合模順序無關。流道板先于分型面閉合時，鎖緊塊起到后退功能

DME-EOC標準鎖模扣 鎖模裝置

產品型號：

LL050，LL101，LL151，LL201

產品介紹：

1、獨特的中心轉軸設計，安全可靠；

2、適用于控制開合模順序，更可用于二次頂出控制。

安裝提示：

1、安裝使用時，插桿不得完全脫離中心鑲件；

2、根據模具大小合理選擇不同規格的鎖模扣；

3、安裝時務必準確設定第一次開模行程；

更多詳細資料請參閱產品說明書。

DME-EOC/O內鎖�？�

產品名稱：內鎖模扣,鎖�？�,鎖模機構,鎖模器組件
產品型號：DDKL2811,DDKL2812,DDKL2821,DDKL2822,DDKL3411,DDKL3412,
DDKL3421, DDKL3422,DDKL4511,DDKL4512,DDKL4521,DDKL4522

產品特點：
1、鎖�？墼谀＞邇炔堪惭b，避免與模具外部零件及水路沖突；
2、具有復位機構、內鎖�？鄣墓δ�；
3、重要零件采用SKD61材質，使用時良好的潤滑，更耐磨、壽命更長；
4、三種直徑尺寸可選，從28，34，45MM，根據模胚的尺寸選擇。
三種型號都有兩個行程范圍和中心桿長度可供選擇

CUMSA/O標準鎖�？跥GS...
產品名稱：鎖模扣 拉扣 拉鉤 扣雞 鎖模機構 鎖模器組件
產品型號：GGS.226616 FFS368619 GGS.421024
產品描述：材質：1.0503   硬度：55±3HRC
