品牌：GANTER |
型號：GN300.4 |
類型：鎖緊把 |
|
適用機床：皆可 |
產品別名：高夾緊力手柄 |
材質：鋅合金 |
|
手柄高度：48.5-82（mm） |
外徑：17.5-30（mm） |
是否庫存：是 |
|
是否批發：是 |
規格：多種供選 |
加工定制：否 |

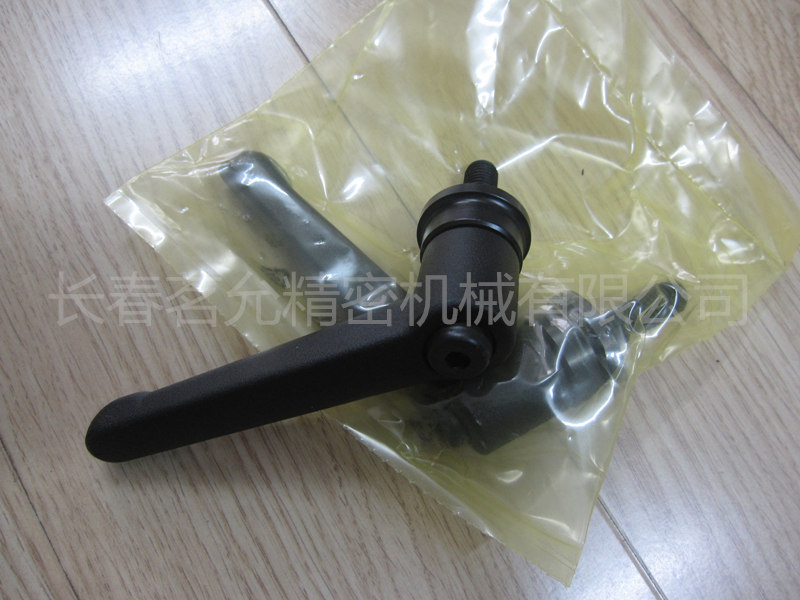

供應GANTER德國進口高夾緊力手柄、鋅合金手柄GN300.4
•柄身
鋅合金壓模，環氧樹脂涂層
• 顏色
黑色RAL 9005亞光飾面，橙色RAL 2004、紅色RAL 3000、銀色RAL9006、墨黑RAL9011，鍍鉻
• 緊固元件帶間隔襯套
氮化回火鋼，帶用于聯接桿體的螺紋孔和有齒元件
• 推力滾珠軸承
氮化回火鋼
• 聯接螺釘
鋼質，黑色氧化涂層處理
特征及應用
由于摩擦表面大，且推力滾珠軸承可自由旋轉，因此降低了元件間的摩擦力，故GN300.4可調節手柄可承受雙重夾緊力。元件摩擦力的降低以及較大的預載，可防止表面變形
備注：此款高夾緊力可調節手柄還有帶鋼質螺桿的型號（GN300.4），歡迎咨詢！
|
標 準 件 |
主 尺 寸 |
安 裝 孔 |
||||||||
|
型 號 |
R |
D |
H |
H1 |
h1 |
h2 |
d1 |
D2 |
d |
h |
|
GN300.4-63-M6-* |
63 |
17.5 |
48.5 |
52.5 |
34.5 |
11 |
17.5 |
24 |
M6 |
12.5 |
|
GN300.4-78-M8-* |
78 |
21 |
58.5 |
62.5 |
39.5 |
11.5 |
21 |
25 |
M8 |
14 |
|
GN300.4-92-M10-* |
92 |
24 |
68.5 |
72.5 |
46.5 |
13.5 |
24 |
30 |
M10 |
18 |
|
GN300.4-108-M12-* |
108 |
30 |
82 |
87 |
56.5 |
18 |
30 |
35 |
M12 |
26.5 |
*桿體的顏色須添加索引：SW（黑色）、OR（橙色）、RT（紅色）、SB（銀色）、SZ（墨黑）、CR（鍍鉻）、RH（無涂層），將所需標準件的型號補充完整
