品牌：GANTER |
型號：GN300.5 |
樣品或現貨：現貨 |
|
|
是否標準件：是 |
是否庫存：是 |
||
|
|
品牌：GANTER |
型號：GN300.5 |
類型：把手 |
|
|
規格：多種供選 |
適用機床：皆可 |
產品別名：可調節手柄 |
|
|
材質：不銹鋼 |
手柄高度：35-55（mm） |
外徑：13-21（mm） |
|
|
是否庫存：是 |
是否批發：是 |
是否提供加工定制：否 |

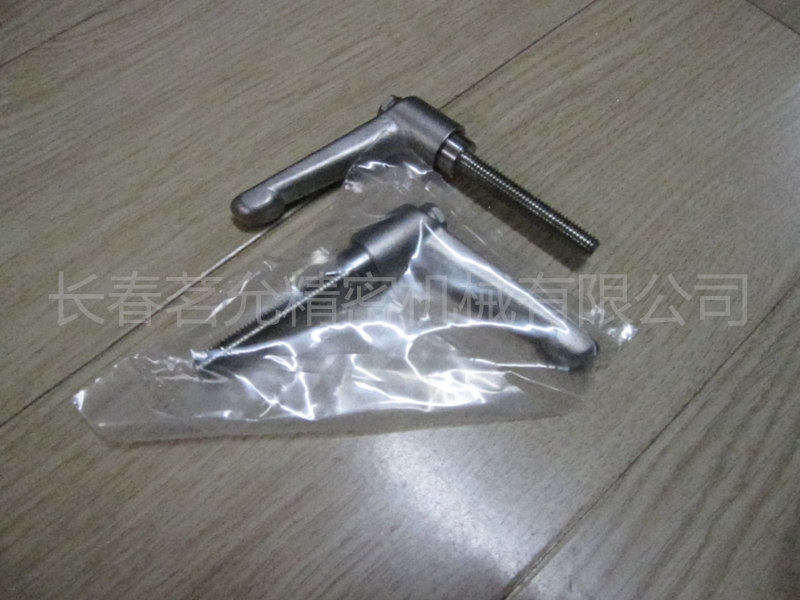

供應德國GANTER進口不銹鋼手柄、可調節手柄GN300.5
柄身
不銹鋼（精鑄），噴砂亞光飾面
•緊固元件
AISI303不銹鋼螺桿，帶用于聯接桿體的螺紋孔和有齒元件，以及AISI303不銹鋼螺釘和AISI301不銹鋼復位彈簧
特征及應用
特別適用于因缺乏空間位置，旋轉角度受到限制的情況
不銹鋼具有高耐蝕性，在特殊的衛生、氣候和環境條件下或法律強制要求使用耐腐蝕材料的部門內，所有機械和設備上均可使用由該材料制成的可調節手柄。
使用說明
抬起手柄桿，脫開夾緊裝置齒狀件，并將其返回至起始位置，以便夾緊。松開手柄桿，復位彈簧桿將自動使齒狀件恢復到嚙合狀態。當手柄桿無法360°轉動時，使用六角沉頭螺釘便可輕松擰緊緊固元件（松開手柄桿后）。
備注：此款可調節手柄還有裝配為AISI 303不銹鋼螺桿的型號（GN300.5），歡迎咨詢！
|
標 準 件 |
主 尺 寸 |
安 裝 孔 |
|||||||
|
型 號 |
R |
H |
H1 |
h1 |
h2 |
d1 |
d2 |
d |
h |
|
GN300.5-45-M5 |
45 |
35 |
38.5 |
24.5 |
4 |
10 |
13 |
M5 |
9 |
|
GN300.5-45-M6 |
45 |
35 |
38.5 |
24.5 |
4 |
10 |
13 |
M6 |
9 |
|
GN300.5-63-M6 |
63 |
45 |
49 |
31 |
6.5 |
13.5 |
17.5 |
M6 |
11 |
|
GN300.5-63-M8 |
63 |
45 |
49 |
31 |
6.5 |
13.5 |
17.5 |
M8 |
11 |
|
GN300.5-78-M8 |
78 |
55 |
59 |
36 |
8 |
16 |
21 |
M8 |
14 |
|
GN300.5-78-M10 |
78 |
55 |
59 |
36 |
8 |
16 |
21 |
M10 |
14 |
*桿體的顏色須添加索引：SW（黑色）、OR（橙色）、RT（紅色）、SB（銀色）、SZ（墨黑）、CR（鍍鉻）、RH（無涂層），將所需標準件的型號補充完整
