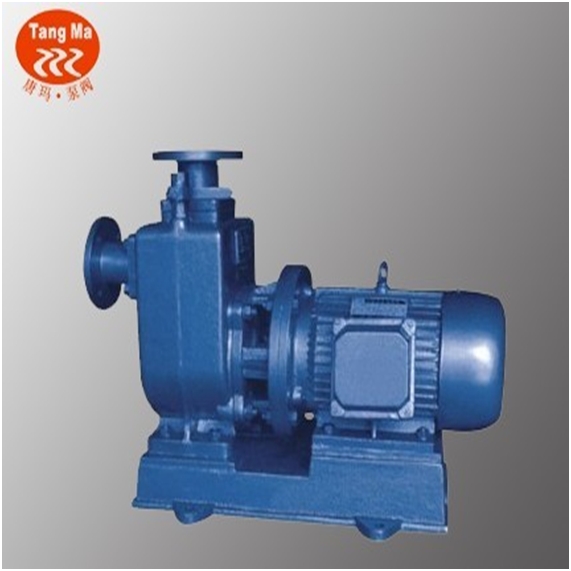

ZWL直聯式自吸排污泵

ZWL直聯式自吸排污泵

產品價格：￥166（人民幣）

規格：ZWL

發貨地：上海

品牌：

最小起訂量：1件

QQ洽談點擊詢價進入商鋪

上海唐瑪泵閥有限公司

免費會員

會員級別：

試用會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海唐瑪泵閥有限公司

商鋪名稱：上海唐瑪泵閥有限公司

聯系人：周先生（先生）

聯系手機：

固定電話：

企業郵箱：18918479867@163.com

聯系地址：上海市金山區亭林鎮林吉路2353號

郵編：201505

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

ZWL直聯式自吸排污泵概述

ZWL直聯式自吸排污泵是在反復研究國內外同類技術的基礎上開發成功的一種結構新穎的產品。該泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，即可象一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固體和長纖維雜質液體，可廣泛適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質最理想的雜質泵。 ZWL型直聯排污式自吸泵采用直聯式結構與國內同類產品相比，具有結構簡單緊湊、振動少，自吸性能好、排污能力強、高效節能，使用維修方便等特點，在無堵塞自吸排污泵系列產品中屬。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前景。

ZWL直聯式自吸排污泵使用條件
1、ZWL直聯式自吸排污泵環境濕度 50℃，介質溫度 80℃，特殊要求可達 200℃。
2、介質PH值鑄鐵材質為6－9，不銹鋼為2－13。
3、介質重度不超過1240千克／m3。
4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為 10米。
5、離心泵通過能力懸浮顆粒直徑為泵口徑的60％，纖維長度為泵口徑的5倍。

ZWL直聯式自吸排污泵產品優點
1、結構緊湊。ZWL直聯式自吸排污泵為臥式結構、機泵一體、外型美觀、占地面積少，與普通自吸泵比較，占地面積減少30%。如采用IP54戶外電機則無需泵房，可置于戶外使用。
2、運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的動靜平衡，運行時無振動，低噪音、延長了軸承的使用壽命，改善了使用環境。
3、軸封采用優質機械密封，動、靜環由硬質合金制成，耐磨無泄漏、使用壽命長。
4、采用先進水力模型、具有效率高、性能好等特點。
5、安裝使用維護方便。吐出管路不需要裝止回閥，吸入管路不需要安裝底閥，因此簡化了管路系統，又改善了勞動條件。
6、結構獨特、自吸性能好，工作前只需保證泵體內儲有定量引液即可。
ZWL直聯式自吸排污泵工作原理
ZWL型直聯排污式自吸泵主要由電機、泵軸、擋水圈、機械密封、泵蓋、泵體、葉輪、密封環、放水栓、底蓋板、底盤、氣液分離管、出水接管、加水閥、上回閥片、進口接管等組成。泵的結構見圖。泵的工作原理：泵體內設有儲液腔，并通進上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后，泵內腔已儲有 -定容積和液體。當泵起動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成-定的真空度，達到自吸的作用。
ZWL直聯式自吸排污泵使用注意事項

1、檢查ZWL型直聯排污式自吸泵底座、泵蓋等連接部位的緊固件有否松動,如有松動應固緊。
2、用手盤動電機風葉是否有卡住或異聲等現象。
3、打開泵上方的加水閥門，加入儲液水不少于泵體容積的三分之二，關閉閥門。以后開機不需再灌引水。
4、接上電源試轉一下，從電機端看，為順時針轉向。(嚴禁反轉)
5、開機工作，觀察泵運行是否正常?若有異常現象，應找出原因，加以排除。

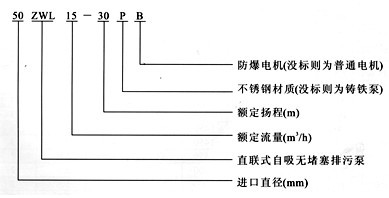

ZWL直聯式自吸排污泵型號意義

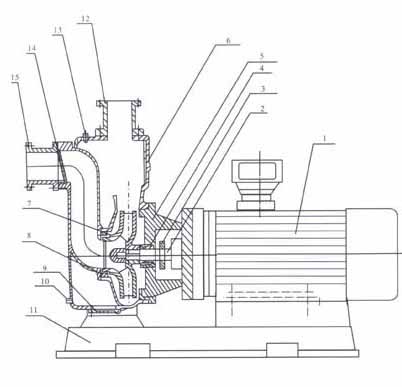

ZWL直聯式自吸排污泵品結構特點

	1電動機：直接與水泵聯接傳送動力，采用電機。
	2泵軸：與電機同軸。為電機加長軸，確保了軸的同心，使泵運行平穩、無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。
	3擋水圈：防止因密封漏水而使電機進水。
	4機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫、高壓機械密封，運行壽命長，不滲漏、對軸無磨損，不積水垢，保證工作環境的整潔。
	5泵蓋：連接泵體和電機。
	6泵體：壓出室和吸人室及氣液分離室采用優秀水力模型設計而成，既美觀又高效，設有安裝底腳便于安裝和運行穩固。
	7葉輪：采用先進的水力模型設計而成，具有高效率，可靠性好等特點。
	8密封環：水泵葉輪與泵體接合處起密封作用。
	9底蓋板：當泵體內有沉垢淤積時，可打開底蓋板清除污垢。
	10放水栓：當泵長期不用時，可以打開放水栓放干儲液。
11底盤：連接整泵便于安裝，也可安裝隔振器。	12出口接管：連接出水管道
13加水閥：當泵內腔儲液不足時可打開閥門加水。	14止回閥片：當泵停止工作時可阻止管道里的水回流
15進口接管：連接進口管道。

ZWL直聯式自吸排污泵性能參數

自吸泵型號	流量	揚程(m)	功率(kw)	轉速(r／min)	效率(％)	汽蝕余量(m)	自吸高度(m)	自吸時間(min／5m)	重量
ZWL25-8-15自吸泵	8	15	1.5	2900	45	2.0	5.0	3	68
ZWL32-10-20自吸泵	10	20	2.2	2900	45	2.5	5.0	3	68
ZWL32-9-30自吸泵	9	30	3	2900	48	2.5	5.0	3	95
ZWL40-10-20自吸泵	10	20	2.2	2900	45	2.5	5.0	3	68
ZWL40-20-15自吸泵	20	15	2.2	2900	45	2.5	5.0	3	68
ZWL40-15-30自吸泵	15	30	3	2900	48	2.5	5.0	3	95
ZWL50-10-20自吸泵	10	20	2.2	2900	45	2.5	5.0	3	68
ZWL50-20-15自吸泵	20	15	2.2	2900	45	2.5	5.0	3	68
ZWL50-15-30自吸泵	15	30	3	2900	48	2.5	5.0	3	95
ZWL50-20-35自吸泵	20	35	5.5	2900	48	2.5	5.5	3	140
ZWL50-20-40自吸泵	20	40	7.5	2900	48	2.5	5.5	3	150
ZWL65-30-18自吸泵	30	18	4	2900	45	2.5	5.0	3	125
ZWL65-25-30自吸泵	25	30	5.5	2900	50	3.0	5.0	3	135
ZWL65-25-40自吸泵	25	40	7.5	2900	50	3.0	5.5	2	140
ZWL65-40-25自吸泵	40	25	7.5	2900	50	3.0	5.0	3	150
ZWL65-65-25自吸泵	65	25	11	2900	氣7	3.0	5.0	3	200
ZWL80-40-16自吸泵	40	16	4	2900	50	3.0	5.0	3	125
ZWL80-40-25自吸泵	40	25	7.5	2900	50	3.0	5.0	3	140
ZWL80-2540自吸泵	55	40	7.5	2900	50	3.0	5.0	2	150
ZWL80-65-25自吸泵	65	25	11	2900	52	3.0	5.0	3	220
ZWL80-80-35自吸泵	80	35	15	2900	45	3.0	5.5	3	250
ZWL80-50-60自吸泵	50	60	22	2900	55	3.0	5.5	3	300
ZWL100-100-15自吸泵	100	15	7.5	1450	50	4.0	5.0	3	230
ZWL100-80-20自吸泵	80	20	7.5	1450	53	4.0	5.0	3	230
ZWL100-100-20自吸泵	100	20	11	1450	53	4.0	5.0	3	270
ZWL100-100-30自吸泵	100	30	22	1450	53	4.0	5.0	2	320
ZWL100-80-45自吸泵	80	45	30	2900	53	4.0	5.5	2	380
ZWL100-80-60自吸泵	80	60	37	2900	53	4.0	5.5	2	430
ZWL100-80-80自吸泵	80	80	45	2900	53	4.0	5.5	2	480
ZWL125-120-20自吸泵	120	20	15	1450	55	4.5	5.0	2	380
ZWL150-200-15自吸泵	200	15	15	1450	60	5.0	5.0	3.5	380
ZWL150-200-20自吸泵	200	20	22	1450	60	5.0	5.0	3	420
ZWL150-200-25自吸泵	200	25	30	1450	60	5.0	5.0	3	520
ZWL150-180-30自吸泵	180	30	37	1450	65	5.0	5.0	3	580
ZWL150-180-38自吸泵	180	38	55	1450	45	5.0	5.0	3.5	700
ZWL200-280-14自吸泵	280	14	22	1450	65	5.0	5.0	3	600
ZWL200-300.18自吸泵	300	18	37	1450	65	5.0	5.0	3	680
ZWL200-280-28自吸泵	280	28	55	1450	55	4.8	5.2	3	820
ZWL250-420-20自吸泵	420	20	55	1450	61	6.0	4.5	2.5	1020
ZWL300-800-14自吸泵	800	14	55	1450	65	6.0	4.5	2.5	1200

ZWL直聯式自吸排污泵外型尺寸

型號	外型尺寸		安裝尺寸											減震器規格
型號	L	H	L1	L2	L3	L4	H1	H2	H3	a	B1	B2	n-d1	減震器規格
ZWL25-8-15	570	530	430	250	90	185	315	190	18	195	290	250	4-φ14	JGD1
ZWL32-10-20	600	530	430	250	90	185	315	190	18	195	290	250	4-φ14	JGD1
ZWL32-9-30	660	570	480	280	100	200	360	210	18	215	320	280	4-φ14	JGD1
ZWL40-10-20	600	530	430	250	90	185	315	190	18	195	290	250	4-φ14	JGD1
ZWL40-20-15	600	530	430	250	90	185	315	190	18	195	290	250	4-φ14	JGD1
ZWL40-15-30	660	570	480	280	100	200	360	210	18	215	320	280	4-φ14	JGD1
ZWL50-10-20	600	530	430	250	90	185	315	190	18	195	290	250	4-φ14	JGD1
ZWL50-20-15	600	530	430	250	90	185	315	190	18	195	290	250	4-φ14	JGD1
ZWL50-15-30	660	570	480	280	100	200	360	210	18	215	320	280	4-φ14	JGD1
ZWL50-20-35	830	750	570	340	115	260	480	260	20	300	380	340	4-φ14	JGD2
ZWL50-20-40	830	750	570	340	115	260	480	260	20	300	380	340	4-φ14	JGD2
ZWL65-30-18	750	670	530	300	115	260	420	225	20	270	340	300	4-φ14	JGD2
ZWL65-25-30	810	670	570	340	115	260	420	225	20	270	380	340	4-φ14	JGD2
ZWL65-25-40	830	750	570	340	115	260	480	260	20	300	380	340	4-φ14	JGD2
ZWL6540-25	810	670	570	340	115	260	420	225	20	270	380	340	4-φ14	JGD2
ZWL65-65-25	950	750	580	400	140	300	480	260	25	300	450	400	4-φ18	JGD3
ZWL80-40-16	750	670	530	300	115	260	420	225	20	270	340	300	4-φ14	JGD2
ZWL8040-25	810	670	570	340	115	260	420	225	20	270	380	340	4-φ14	JGD2
ZWL80-25.40	830	750	570	340	115	260	480	260	25	300	380	340	4-φ14	JGD2
ZWL80-65-25	950	750	680	400	140	300	480	260	25	300	450	400	4-φ18	JGD3
ZWL80-80-35	950	750	680	400	140	300	480	260	25	300	450	400	4-φ18	JGD3
ZWL80-50-60	1120	960	750	500	125	320	620	360	25	320	400	350	4-φ22	JGD4
ZWL100-100-15	930	920	650	400	125	320	580	320	25	320	450	400	4-φ18	JGD3
ZWL100-80-20	930	920	650	400	125	320	580	320	25	320	450	400	4-φ18	JGD3
ZWL100-100-20	1050	920	700	450	125	320	580	320	25	320	400	350	4-φ18	JGD3
ZWL100-100-30	1120	960	750	500	125	320	620	360	25	320	400	350	4-φ22	JGD4
ZWL100-80-45	1250	960	850	600	125	320	620	360	25	320	450	400	4-φ22	JGD4
ZWL100-80-60	1250	960	850	600	125	320	620	360	25	320	450	400	4-φ22	JGD4
ZWL100-80-80	1300	960	880	600	140	330	620	360	25	320	450	400	4-φ22	JGD4
ZWL125-120-20	1160	1070	780	600	90	330	660	360	25	400	400	350	4-φ22	JGD4
ZWL150-200-15	1160	1070	780	600	90	330	660	360	25	400	400	350	4-φ22	JGD4
ZWL150-200-20	1260	1070	840	600	120	360	660	360	25	400	400	350	4-φ22	JGD4
ZWL150-200-25	1300	1070	900	700	100	340	660	360	25	400	450	400	4-φ22	JGD4
ZWL150-180-30	1300	1070	900	700	100	340	660	360	25	400	450	400	4-φ22	JGD4
ZWL150-180-38	1430	1110	1020	800	110	350	700	390	25	420	550	500	6-φ22	JGD4
ZWL200-280-14	1350	1190	920	700	110	410	760	420	25	620	400	350	4-φ22	JGD4
ZWL200-300-18	1420	1190	980	700	140	440	760	420	25	620	450	400	4-φ22	JGD4
ZWL200-280-28	1550	1190	1080	800	140	440	760	420	25	620	550	500	6-φ22	JGD4
ZWL250-420-20	1850	1460	1280	1000	140	540	910	460	25	920	550	500	6-φ22	JGD4
ZWL300-800-14	1850	1460	1280	1000	140	540	910	460	25	920	550	500	6-φ22	JGD4
